Extension et paramétrage de l'appareil
6.6 Lecteurs

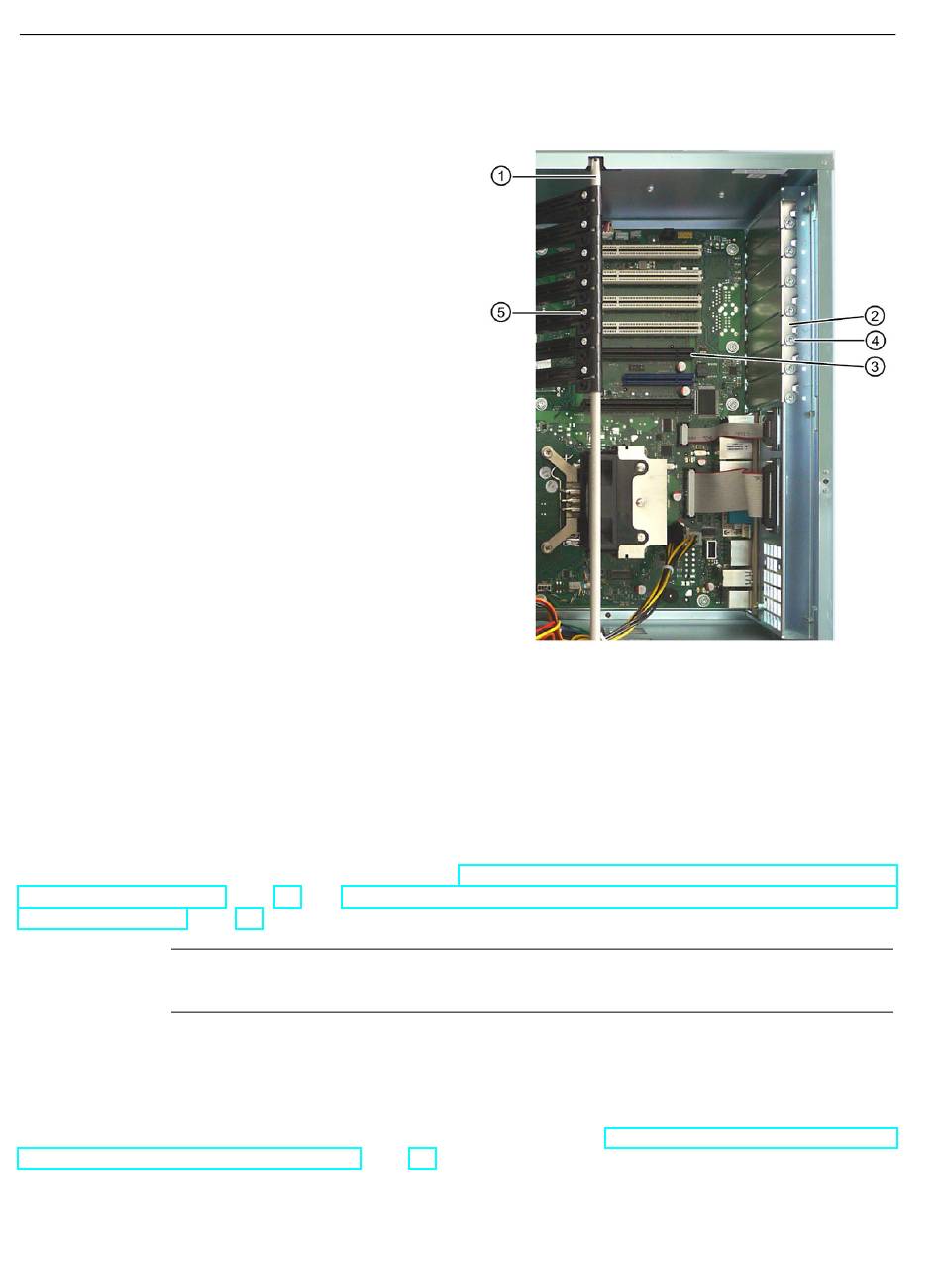

Marche à suivre
①
1. Tenez la tige
avec les fixe-cartes à ses deux
extrémités et retirez-la en la faisant glisser vers le haut.
La tige est encliquetée aux deux extrémités.
2. Retirez la plaque support
3. Enfichez la carte d'extension dans le logement vide
sur la carte mère.
4. Fixez la carte d'extension à l'aide de la vis
①
5. Insérez la tige
avec les fixe-cartes.
6. Détachez le fixe-carte adéquat et placez-le dans
③
l'emplacement
sur la carte d'extension.
7. Fixez la carte d'extension à l'aide de la vis de serrage
⑤
.
Pour monter une carte d'extension courte, dévissez la
⑤
vis de serrage
du fixe-carte et vissez-la dans le trou
opposé.
Pour monter une carte d'extension low profile, utilisez le
fixe-carte plus long (fourni) pour la fixation.
8. Fermez l'appareil.
6.6
Lecteurs
6.6.1
Présentation des lecteurs
Appareil avec boîtier standard (profondeur du boîtier : 446 mm)
L'appareil possède deux types de supports de lecteur différents : le type A avec tiroirs
amovibles et le type B. Voir chapitre "Disque dur ou SSD, appareil avec support de lecteur
type A (Page 90)" ou "Démontage et montage d'un lecteur 3,5"/2,5" dans/du support de type
B (Page 81)".
Remarque
Vous pouvez démonter les lecteurs du support de lecteur sans outil.
Appareil avec boîtier court (profondeur du boîtier : 356 mm)
L'appareil possède des possibilités de montage pour deux disques durs internes ou SSD sur
la plaque support de lecteur en face avant, voir chapitre Montage et remplacement d'un
disque dur, boîtier court (Page 85).
80
②
à l'emplacement requis.
③
.
③
