Extension et paramétrage de l'appareil
6.6 Lecteurs

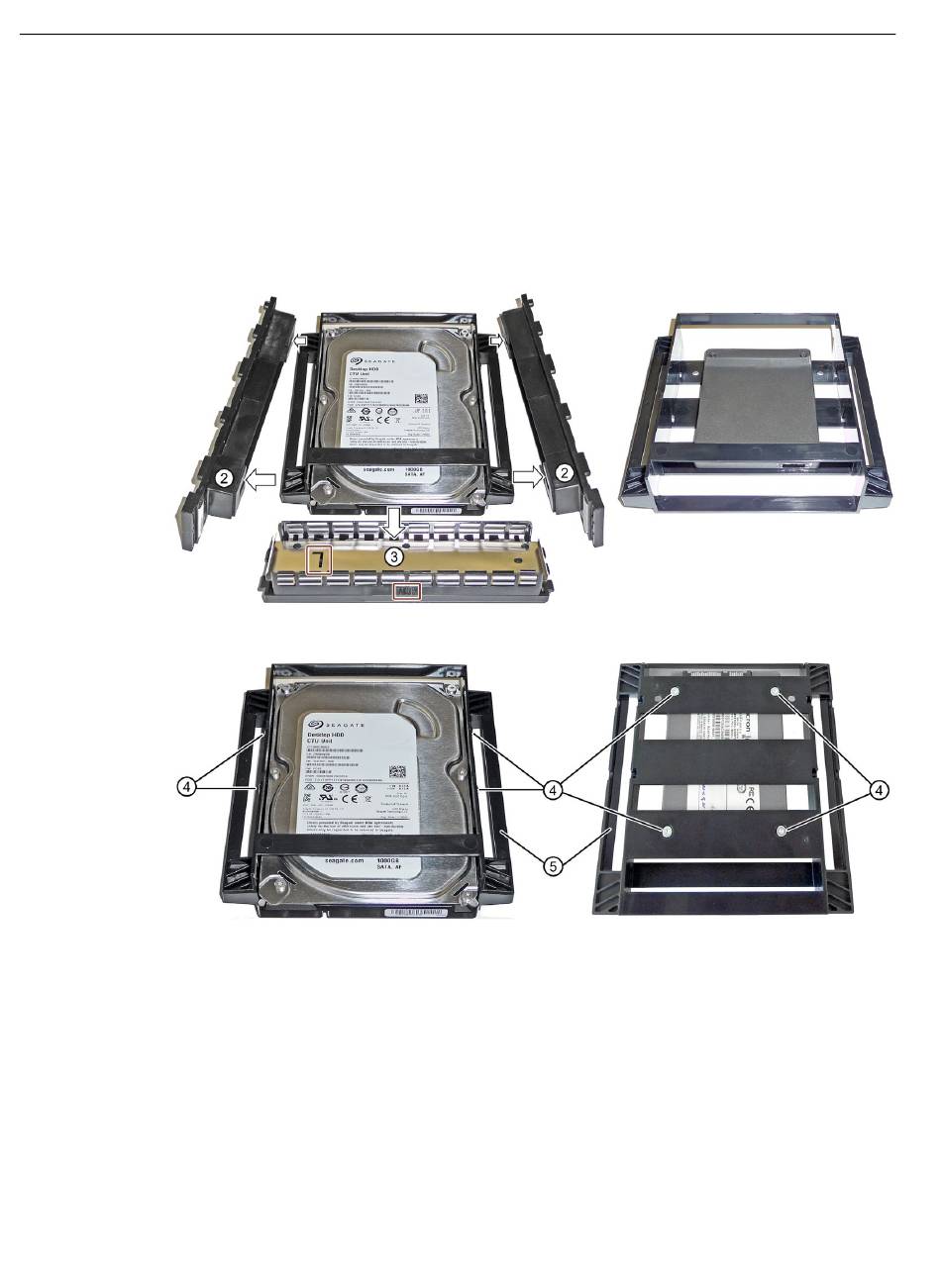

3. Retirez les verrous de montage gauche et droite
dessous, ainsi que le cache de support de lecteur
Remarque : Les verrous pour le montage sont repérés avec "L" (pour "gauche") et "R"
(pour "droite") et doivent être réinstallés exactement dans cette position (voir le marquage
correspondant sur le cache de support de lecteur
Les figures dans cette étape et dans l'étape suivante montrent un disque HDD, à gauche,
et un disque SSD, à droite, respectivement.
4. Desserrez les 4 vis
5. Insérez le nouveau lecteur dans le support de lecteur
orienté vers le haut comme sur l'illustration.
6. Fixez le nouveau lecteur en serrant les vis
sur le support de lecteur.
82
④
et retirez le lecteur du support de lecteur
②
par le côté, comme indiqué ci-
③
à l'avant.
③
).
⑤
⑤
. Le nouveau lecteur doit être
④
. Commencez par le trou désigné par "1"
Instructions de service, 04/2020, A5E49948640-AA
.
SIMATIC IPC547G
