Montage
1. Insérez avec précaution le nouveau lecteur dans le tiroir amovible.
Veillez à ne pas toucher les contacts du lecteur.
2. Fixez le nouveau lecteur en serrant les vis sur le dessous du tiroir amovible.
Utilisez exclusivement les vis d'origine.
3. Réinstallez le tiroir amovible avec précaution dans le châssis de lecteur de l'appareil.
4. Ouvrez totalement l'étrier du tiroir amovible, puis insérez complètement le tiroir amovible
par l'étrier dans le châssis de lecteur.
Assurez-vous que le tiroir amovible est correctement inséré dans le châssis de lecteur.
5. Refermez l'étrier.
6. Verrouillez le tiroir amovible à l'aide de la clé.
Remarque
Pour garantir le fonctionnement fiable de l'appareil avec tiroir amovible, le tiroir doit être
verrouillé.
6.6.4
Montage et remplacement d'un disque dur, boîtier court
Condition préalable
● L'appareil est totalement déconnecté de la tension du réseau, voir chapitre "Arrêt de
l'appareil (Page 63)".
● L'appareil est ouvert, voir chapitre "Ouverture de l'appareil (Page 77)".
● Tournevis T10
Marche à suivre
Démontage

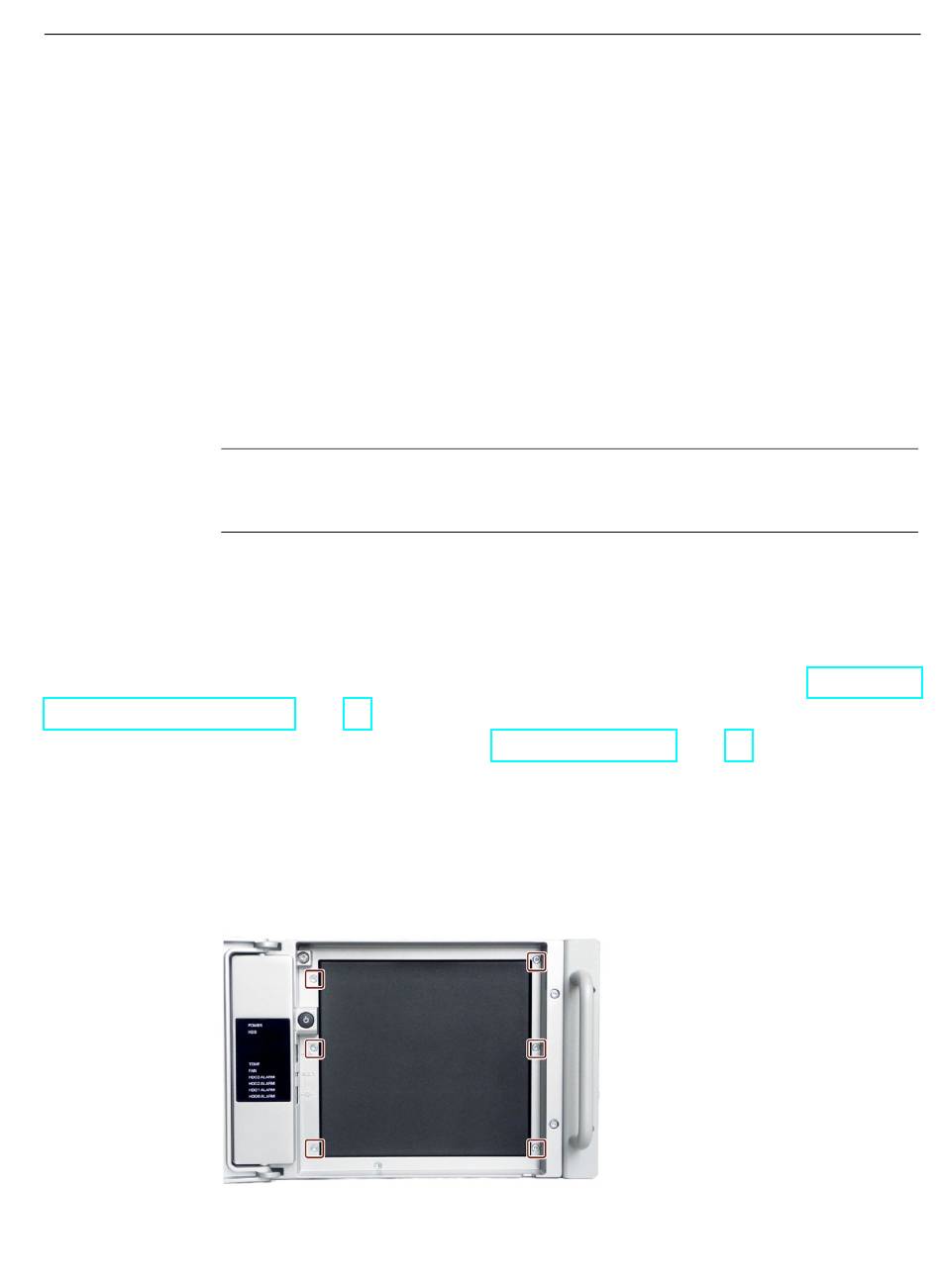

1. Desserrez les vis indiquées et retirez la plaque support de lecteur
SIMATIC IPC547G
Instructions de service, 04/2020, A5E49948640-AA
Extension et paramétrage de l'appareil
①
de l'appareil.
6.6 Lecteurs
85
