5 Installation
!
REMARQUE
83328104 2/2023-09 Ch
Notice de montage et de mise en service
Pompe à chaleur air/eau Splitblock® WSB 6 ... 10-A-RME-A

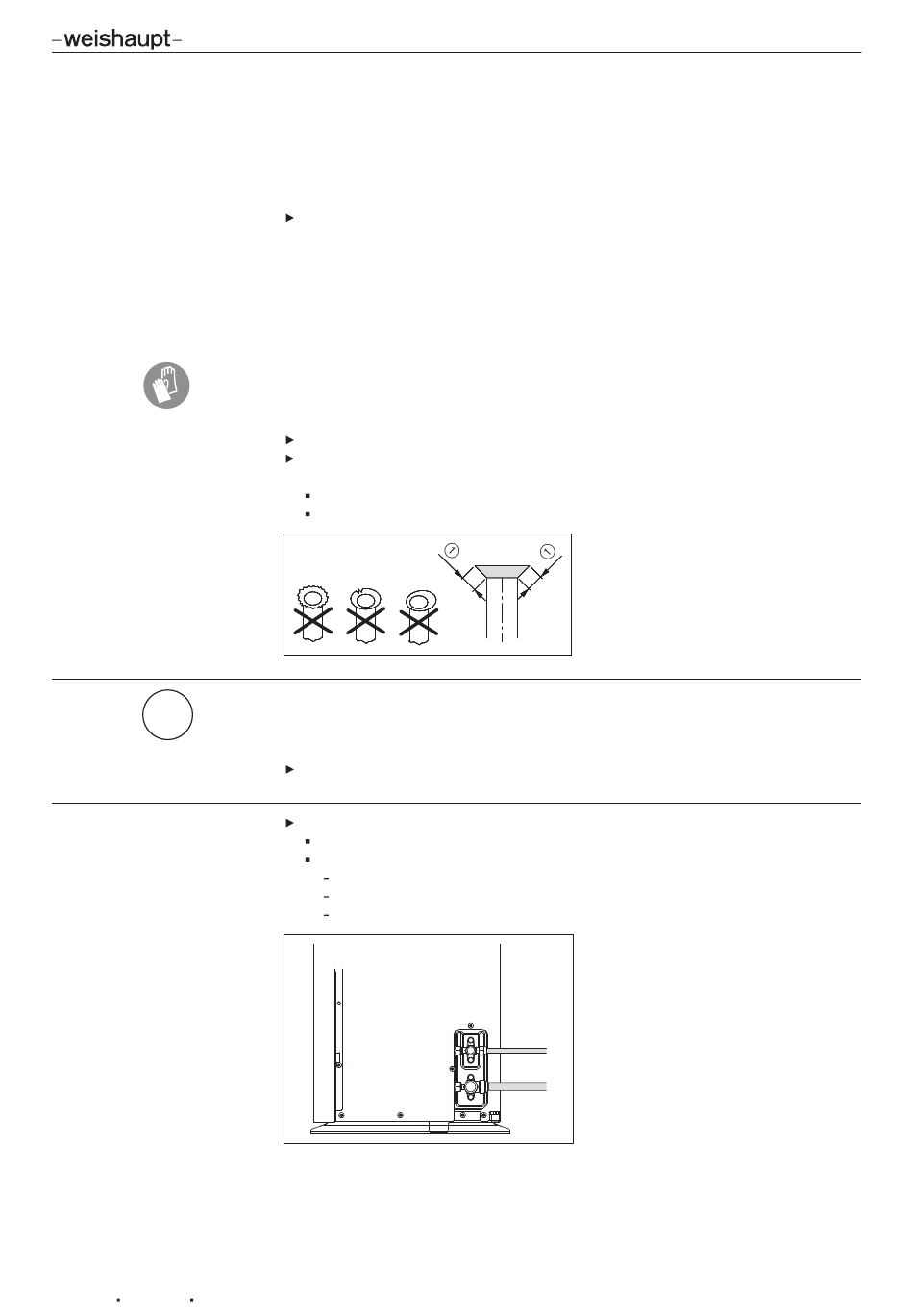

5.1.3 Raccorder les conduites de fluide frigorigène
L'unité intérieure est hermétiquement close.
Respecter les exigences en termes d'étanchéité selon la norme EN ISO 14903,
lors du raccordement des conduites de fluide frigorigène.
Adapter la longueur des conduites à l'aide d'un coupe-tube, puis ébavurer la
coupe. Veiller à ce qu'aucune limaille ne tombe dans les conduites.
Unité extérieure
Les raccordements avec une dudgeonnière doivent impérativement respecter les
prescriptions de la norme EN 378-2.
Des contre-écrous sont prémontés sur l'unité extérieure.
Respecter les consignes relatives aux équipements de protection individuelle
[chap. 2.4.1].
Glisser les contre-écrous prémontés sur la terminaison de la conduite.
Réaliser le raccordement au niveau de chaque terminaison de conduite à l'aide
d'une dudgeonnière en veillant :
à ce que le façonnage soit parfait (sans fissure, ni défaut)
à ce que l'expansion du tube 1 soit uniforme
Un mauvais couple de serrage peut entraîner des fuites de fluide frigorigène
Un couple de serrage trop faible peut entraîner une fuite de fluide frigorigène.
Un couple de serrage trop élevé peut endommager les conduites et de ce fait en-
traîner également des fuites de fluide frigorigène.
Procéder au vissage des liaisons hydrauliques en respectant le couple de ser-
rage.
Raccorder les conduites de fluide frigorigène côté unité extérieure, en veillant à :
utiliser pour ce faire une contre-clé plate ou une clé à molette
resserrer les écrous avec une clé dynamométrique :
conduite ¼" - couple de serrage 14 ... 18 Nm
conduite ½" - couple de serrage 50 ... 62 Nm (WSB 6)
conduite ⅝" - couple de serrage 63 ... 77 Nm (WSB 8, WSB 10)
34-68
