Notice de montage et de mise en service
Pompe à chaleur air/eau Splitblock® WSB 6 ... 10-A-RME-A

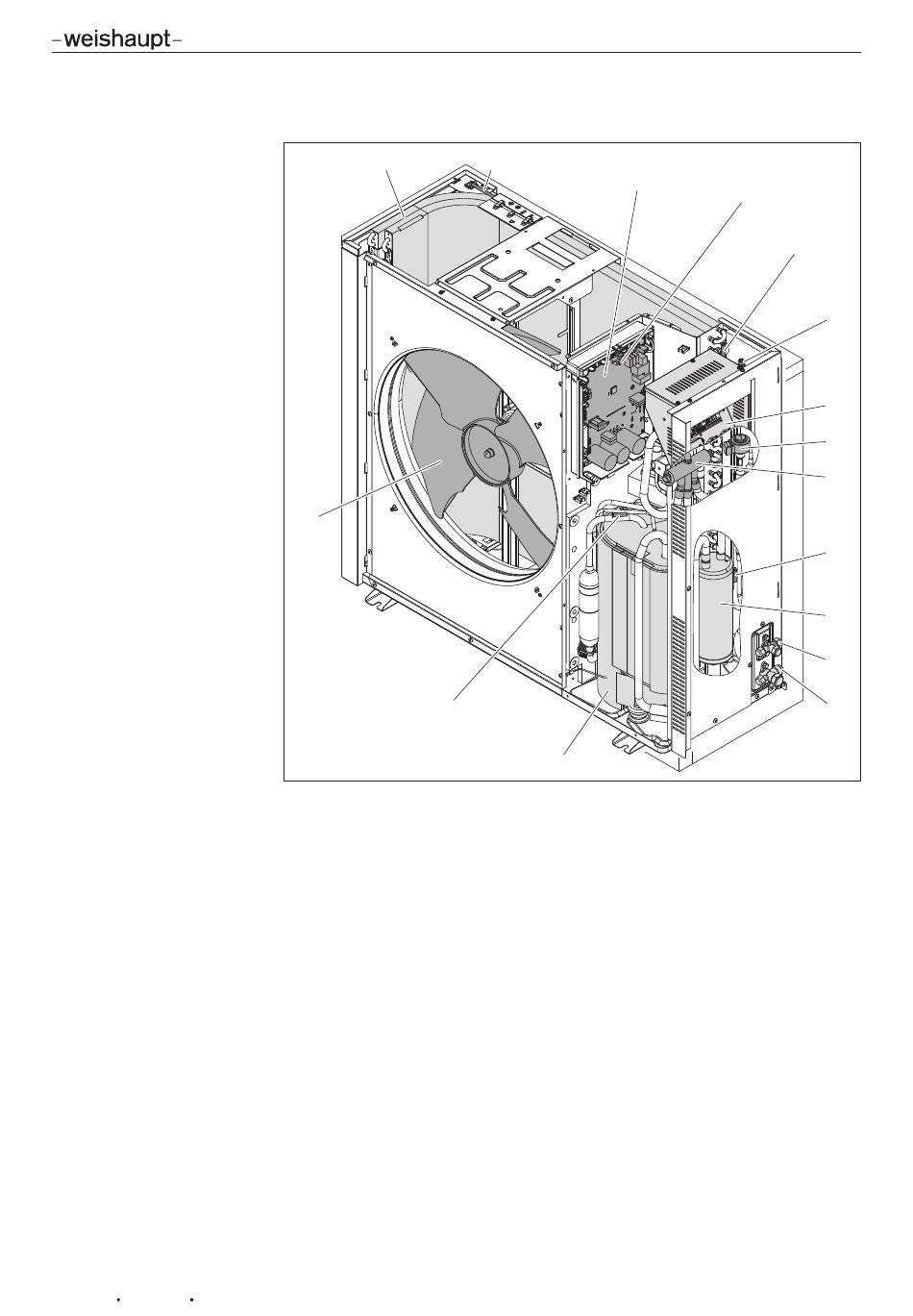

3.3.2 Composants
1
z
t
1 Évaporateur (échangeur)
2 Sonde d'aspiration d'air (OAT)
3 Boîtier de commande (système électronique)
4 Sonde de température dans l'Inverter (HST)
5 Sonde échangeur à l'intérieur unité ext. (OMT)
6 Vanne Schrader
7 Boîtier de raccordement
8 Détendeur
9 Vanne quatre voies
0 Sonde échangeur à l'entrée de l'unité extérieure (OCT)
q Bouteille anti-coup de liquide
w Raccordement fluide frigorigène ¼"
e Raccordement fluide frigorigène ½" (WSB 6) ou ⅝" (WSB 8, WSB 10)
r Compresseur
t Sonde de température gaz chaud (CTT)
z Ventilateur
13-68
2
3
r
3 Description produit
4
5
6
7
8
9
0
q
w
e
