83328104 2/2023-09 Ch
Notice de montage et de mise en service
Pompe à chaleur air/eau Splitblock® WSB 6 ... 10-A-RME-A

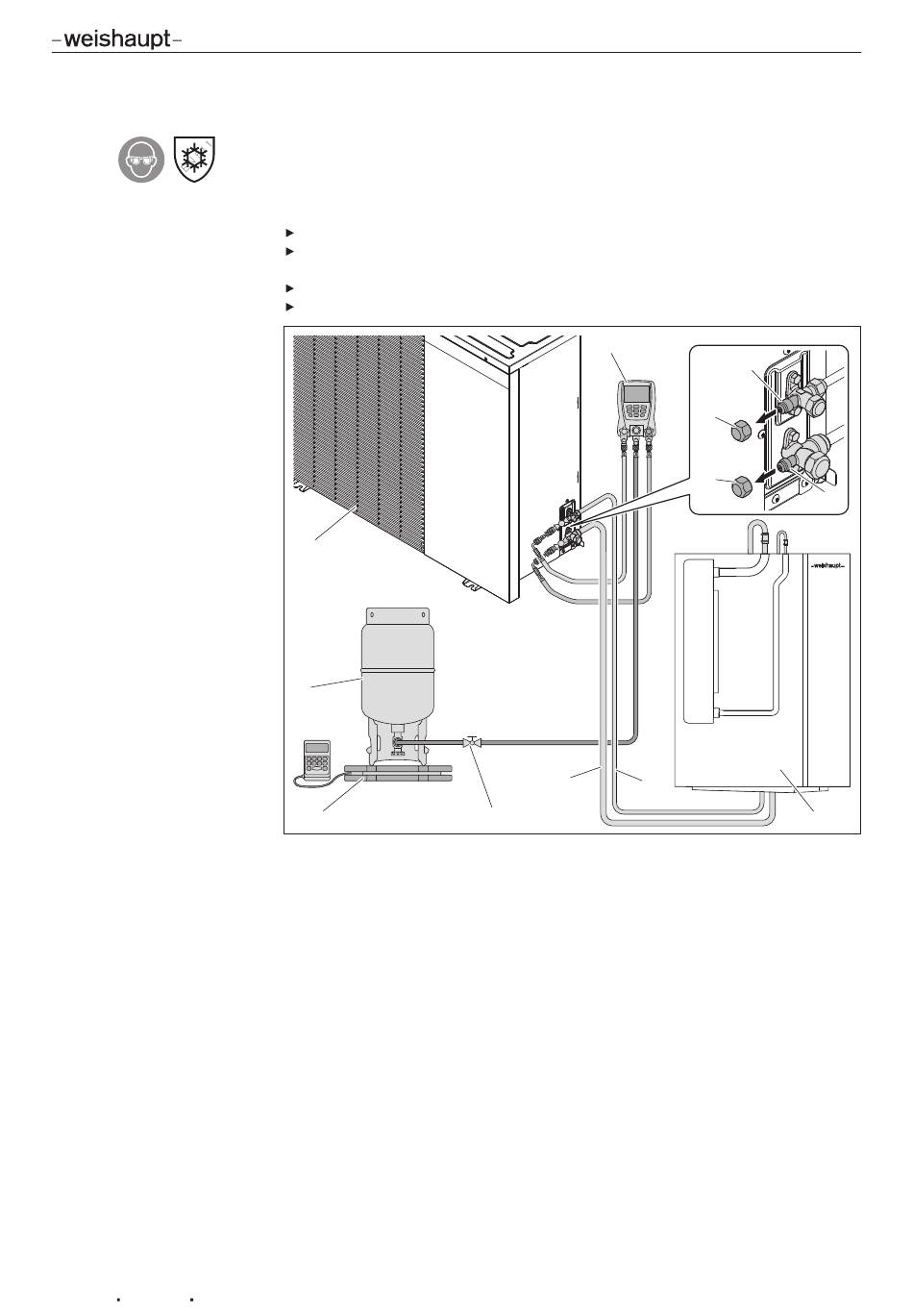

L'unité intérieure et les conduites de fluide frigorigène sont sous vide.
Respecter les consignes relatives aux équipements de protection individuelle
[chap. 2.4.1].
Une balance électronique 0 est nécessaire.
Tenir un extincteur à poudre à proximité.
Procéder au remplissage via la vanne Schrader de la conduite 2 du fluide à
l'état liquide q et ce à hauteur du niveau de charge calculé.
Bouchonner les vannes Schrader à l'aide des capuchons 4 et 5.
Réaliser un test d'étanchéité à l'aide d'un détecteur de fuite.
w
q
0
1 Manifold électronique
2 Raccord. vanne Schrader de la conduite côté fluide à l'état liquide
3 Raccord. vanne Schrader sur la conduite côté fluide à l'état gazeux
4 Capuchon raccordement vanne Schrader de la conduite côté fluide à l'état ga-
zeux
5 Capuchon raccordement vanne Schrader de la conduite côté fluide à l'état li-
quide
6 Unité intérieure
7 Conduite côté fluide à l'état liquide ¼"
8 Conduite pour fluide frigorigène à l'état gazeux ½" (WSB 6) ou ⅝" (WSB 8,
WSB 10)
9 Vanne d'isolement
0 Balance électronique
q Fluide frigorigène R32
w Unité extérieure
41-68
1
8
7
9
5 Installation
2
5
4
3
6
