DANGER
83328104 2/2023-09 Ch
Notice de montage et de mise en service
Pompe à chaleur air/eau Splitblock® WSB 6 ... 10-A-RME-A
5.1.8 Libérer le fluide frigorigène
Risque d'explosion dû à une pression trop élevée
Un fonctionnement avec des vannes de service fermées, conduit à une forte éléva-
tion de la pression. Il peut en résulter une explosion de composants.
L'alimentation électrique ne peut être réalisée qu'après ouverture des vannes de
service de l'unité extérieure.
Avant de libérer le fluide frigorigène, il convient de s'assurer :
que le contrôle de pression a été effectué
que la conduite de fluide frigorigène a été tirée au vide

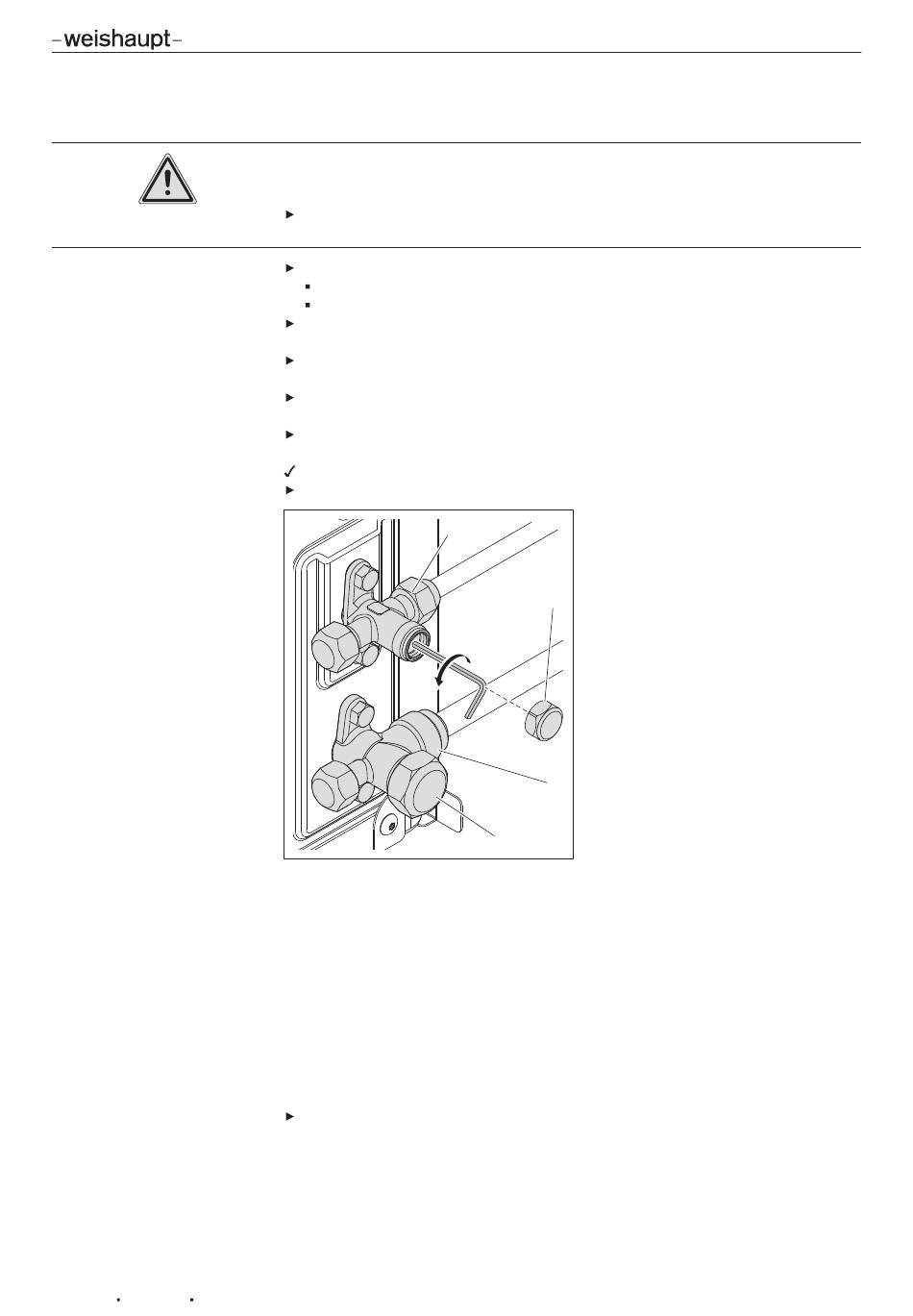

Retirer le capuchon 2 de la vanne de service située sur la conduite côté fluide à
l'état liquide.
Ouvrir jusqu'en butée la vanne de service située sur la conduite côté fluide à
l'état liquide 1.
Retirer le capuchon 4 de la vanne de service située sur la conduite côté fluide à
l'état gazeux.
Ouvrir jusqu'en butée la vanne de service située sur la conduite côté fluide à
l'état gazeux 3.
L'afflux en fluide frigorigène dans la conduite est audible.
Bouchonner les vannes de service 4 et 2.
1
1 Vanne de service de la conduite côté fluide à l'état liquide ¼"
2 Capuchon vanne de service de la conduite côté fluide à l'état liquide
3 Vanne de service de la conduite côté fluide à l'état gazeux ½" (WSB 6) ou
⅝" (WSB 8, WSB 10)
4 Capuchon vanne de service de la conduite côté fluide à l'état gazeux
5.1.9 Réaliser un contrôle d'étanchéité du circuit frigorifique
Il est impératif de respecter les exigences relatives à la Réglementation Européenne
(UE) n° 517/2014 relative aux gaz à effet de serre fluorés ainsi que les prescrip-
tions nationales en vigueur.
Réaliser un test d'étanchéité à l'aide d'un détecteur de fuite.
43-68
2
3
4
5 Installation
