5 Installation

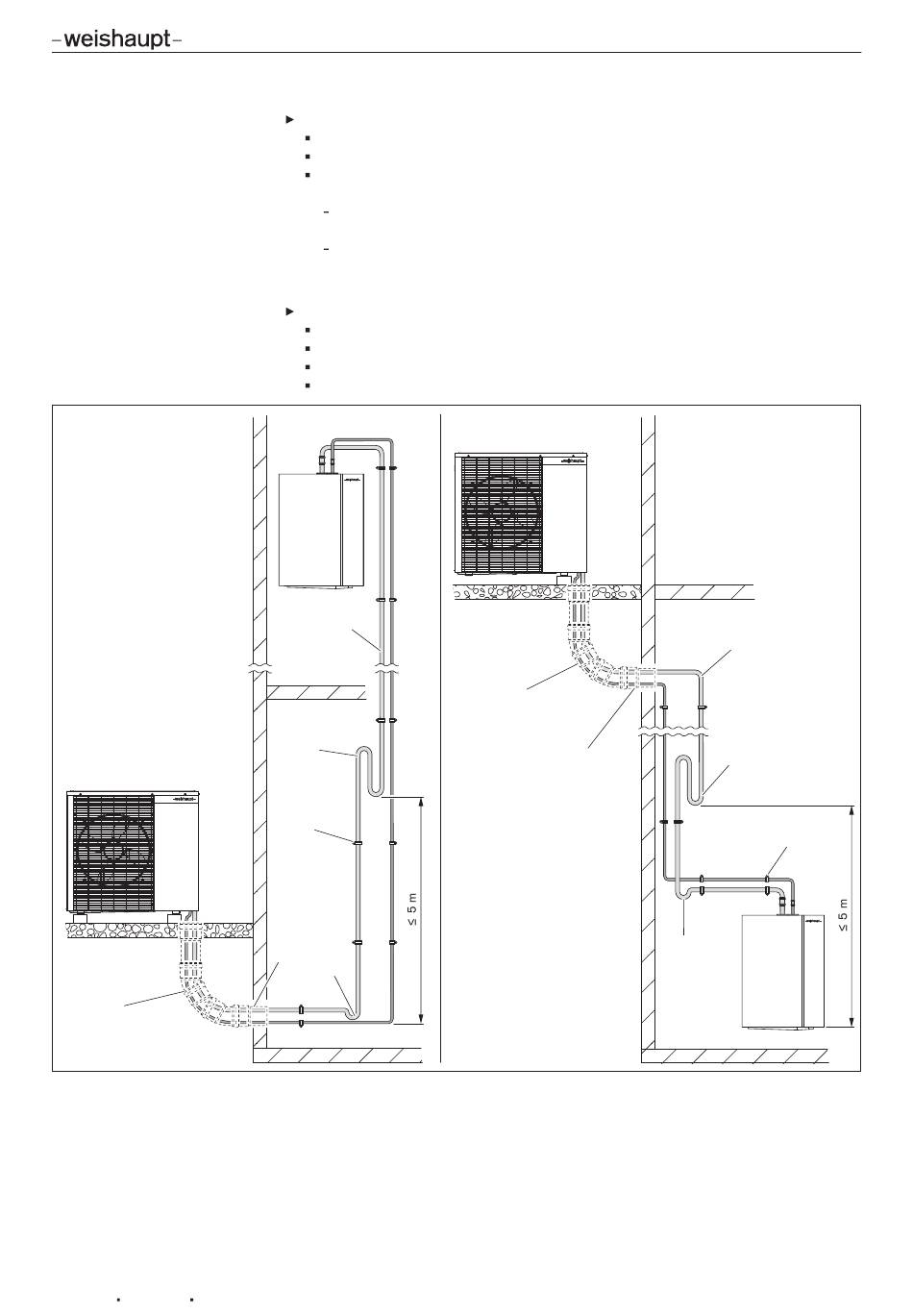

A
5
A L'unité intérieure est installée à un niveau supérieur à celui de
l'unité extérieure
B L'unité extérieure est installée à un niveau supérieur à celui de
l'unité intérieure
1 Conduite pour fluide frigorigène à l'état gazeux ½" (WSB 6) ou
⅝" (WSB 8, WSB 10)
2 Piège à huile
83328104 2/2023-09 Ch
Notice de montage et de mise en service
Pompe à chaleur air/eau Splitblock® WSB 6 ... 10-A-RME-A
Poser les conduites de fluide frigorigène en veillant pour ce faire :
à ne pas les rallonger,
à poser tous les 2 mètres des colliers de fixation 3,
lorsque le dénivelé entre les unités intérieure et extérieure est supérieur à 5 m,
à installer les éléments suivants (accessoires) :
à installer en point bas de la conduite côté fluide à l'état gazeux 1 un si-
phon à huile 6
à créer des pièges à huile 2 dans la conduite verticale côté fluide à l'état
gazeux et ce au minimum tous les 5 mètres de dénivelé
Lorsque la conduite est posée de manière souterraine :
Poser une gaine de protection DN 150 4 in situ, en veillant à :
ne pas utiliser de coudes à 90°
privilégier trois coudes 30° 5
éviter autant que possible les changements de direction
dans la mesure du possible, ne pas réaliser des paliers
1
/ "
1 4
1
2
3
4
6
32-68
B
5
4
3 Collier de fixation
4 Gaine de protection DN 150
5 Coude à 30°
6 Siphon à huile
1
2
3
1
/ ''
1 4
6
