83328104 2/2023-09 Ch
Notice de montage et de mise en service
Pompe à chaleur air/eau Splitblock® WSB 6 ... 10-A-RME-A
Unité intérieure
Respecter les consignes relatives aux équipements de protection individuelle
[chap. 2.4.1].

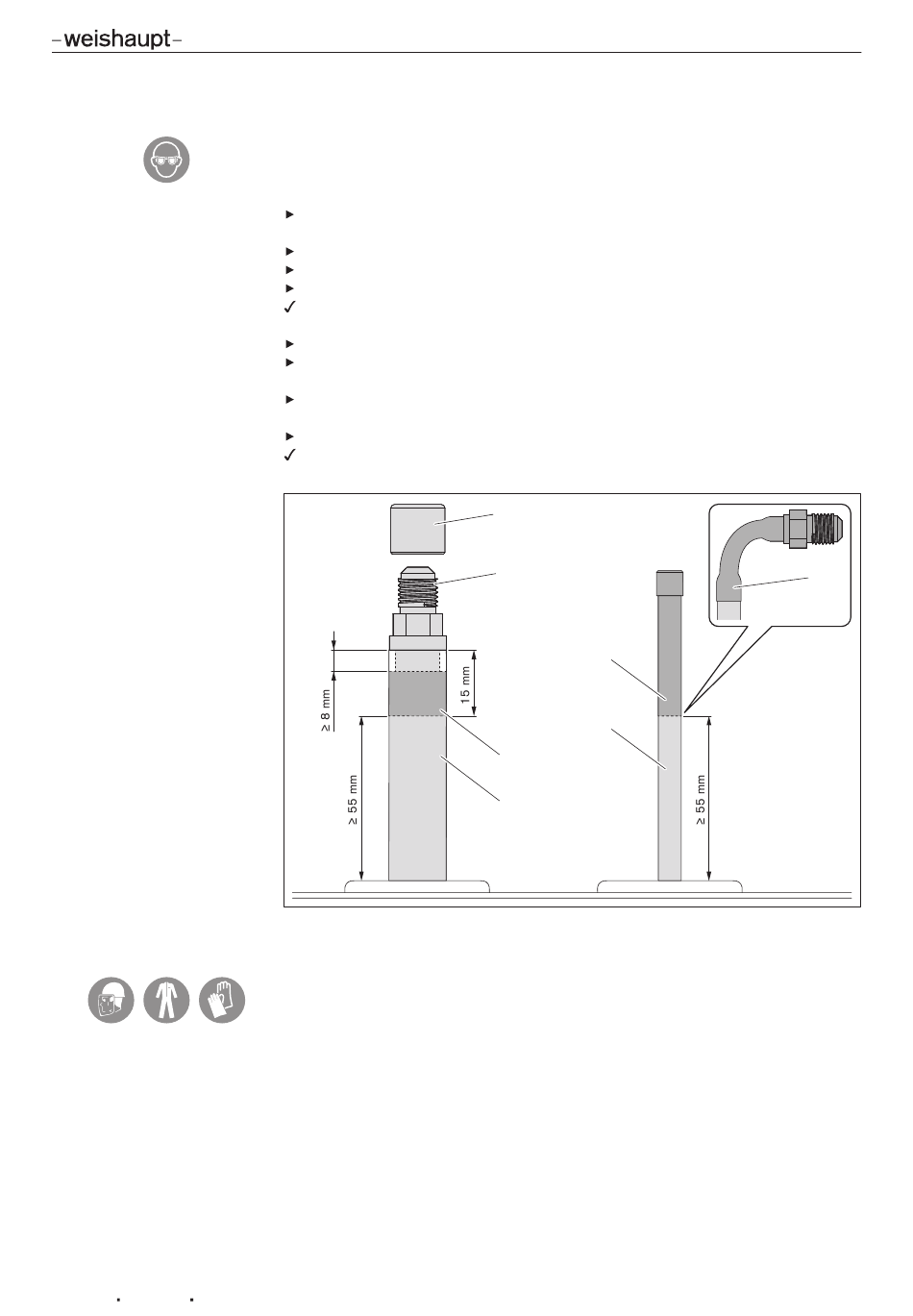

Couper la conduite 4 à l'aide d'un coupe-tube, en veillant pour ce faire à res-
pecter les cotes définies pour la zone de coupe 3.
Retirer le capuchon 1 de la vanne Schrader.
Raccorder l'azote à la vanne Schrader 2.
Ebavurer la conduite 4, en effectuant une purge à l'azote.
La purge à l'azote permet d'éviter que de la limaille ne tombe dans les
conduites 4.
Retirer l'azote des vannes Schrader 2.
Couper la conduite 5 à l'aide d'un coupe-tube, en veillant pour ce faire à res-
pecter les cotes définies pour la zone de coupe 6.
Raccorder l'azote à l'aide l'adaptateur de la vanne Schrader ¼" 7 à la
conduite 4.
Ebavurer la conduite 5, en effectuant une purge à l'azote.
La purge à l'azote permet d'éviter que de la limaille ne tombe dans les
conduites 5.
Procéder au raccordement des conduites de fluide frigorigène exclusivement par
brasage fort ou par sertissage.
Respecter les consignes relatives aux équipements de protection individuelle
[chap. 2.4.1].
35-68
1
2
3
4
6
5
5 Installation
7
