6.
A
Precauzione!
Rischio di danni materiali a causa di de-
formazioni meccaniche!
Smontando ambedue i rivestimenti laterali,
il prodotto potrebbe deformarsi meccanica-
mente con conseguenti danni, ad esempio
alle tubature, che potrebbero condurre a per-
dite.
▶
Smontare sempre solo un solo rivesti-
mento laterale, mai ambedue i rivestimenti
contemporaneamente.
7. Chiudere il rubinetto d'intercettazione del gas.
8. Chiudere i rubinetti di manutenzione della mandata, del
ritorno del riscaldamento e della tubazione dell'acqua
fredda, se non è ancora stato fatto.
9. Assicurarsi che non goccioli acqua su parti che condu-
cono corrente (per es. scatola elettrica).
10. Smontare il tubo di aspirazione aria.
11. Usare esclusivamente guarnizioni e viti nuove.
216
2×1
B
C
D
E

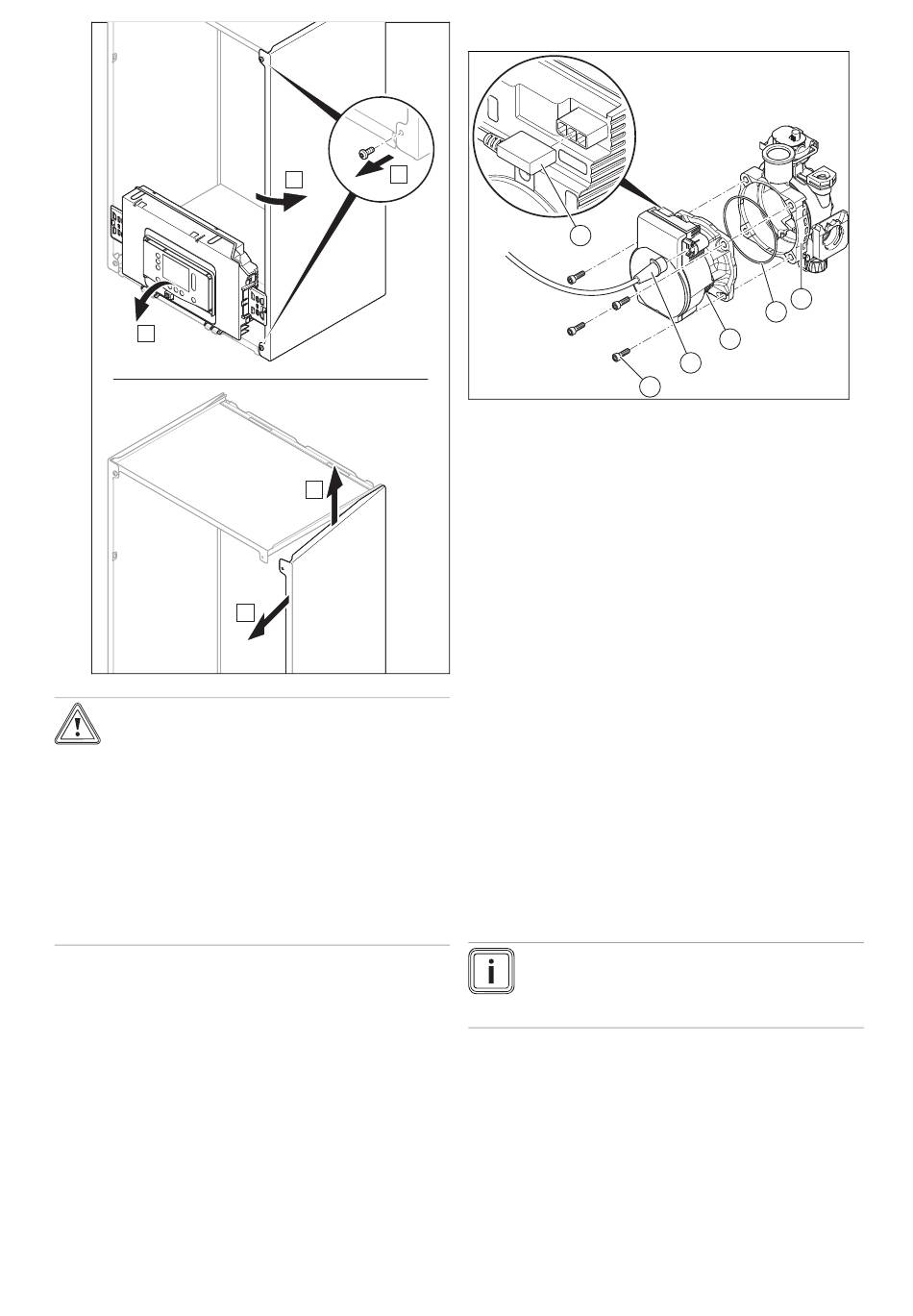

11.7.3 Sostituzione del motore della pompa
6
1. Staccare i connettori (4) e (6) dal motore della pompa.
2. Svitare le quattro viti (5).
3. Rimuovere il motore della pompa (3).
4. Controllare l'eventuale presenza di sporcizia all'interno
dell'elemento inferiore della pompa (1).
Risultato 1:
È presente sporcizia
▶
Pulire l'interno dell'elemento inferiore della pompa.
Risultato 2:
La sporcizia è magnetica
▶
Controllare il separatore magnetico installato.
5. Sostituire l'O-ring (2).
6. Fissare il nuovo motore della pompa all'elemento infe-
riore della pompa con quattro viti nuove.
7. Serrare le quattro viti procedendo a croce finché il mo-
tore della pompa non poggia uniformemente sull'ele-
mento inferiore della pompa.
–
Coppia di serraggio: 5 Nm
8. Innestare nuovamente i due connettori sul motore della
pompa.
9. Riempire e disaerare l'impianto di riscaldamento.
(→ Capitolo 7.7)
10. Disaerare il prodotto. (→ Capitolo 7.8)
11. Verificare la tenuta del prodotto. (→ Capitolo 7.16)
11.7.4 Sostituzione del bruciatore
Avvertenza
Non sostituire mai solo il bruciatore, bensì sempre
la flangia del bruciatore, il bruciatore e l'elettrodo
di controllo, nonché tutte le guarnizioni.
1. Smontare il modulo termico compatto.
(→ Capitolo 10.4.1)
2. Smontare l'elettrodo di accensione.
(→ Capitolo 11.7.13)
