Angabe Bedeutung
Type Geräte der Bauart
PMS Maximaler Betriebsdruck Heizbetrieb
Pnw Maximale Ausgangsleistung
(nur bei Heizgerät)
PMW Maximaler Betriebsdruck Warmwasser-
betrieb
(nur bei Kombigerät)
D Spezifischer Durchflusswert Warmwas-
ser
(nur bei Kombigerät)
DSN Gerätekennung
NOx-cl. NOx-Klasse (Stickoxid-Ausstoß)
T Maximale Vorlauftemperatur
max
V Netzspannung
Hz Netzfrequenz
W Maximale elektrische Leistungsaufnahme
IP Schutzart
Heizbetrieb
Warmwasserbetrieb
P Nennwärmeleistungsbereich (80/60 °C)
n
P Nennwärmeleistungsbereich kondensie-
nc
rend (50/30 °C)
Q Wärmebelastungsbereich
n
Q Wärmebelastungsbereich Warmwasser-
nw
bereitung
Bar-Code mit Serialnummer
3. bis 6. Ziffer = Produktionsdatum
(Jahr/Woche)
7. bis 16. Ziffer = Artikelnummer des
Produkts
3.7 CE-Kennzeichnung
Mit der CE-Kennzeichnung wird dokumentiert, dass die Pro-
dukte gemäß der Konformitätserklärung die grundlegenden
Anforderungen der einschlägigen Richtlinien erfüllen.
Die Konformitätserklärung kann beim Hersteller eingesehen
werden.
4 Montage
4.1 Lieferumfang prüfen
▶
Prüfen Sie den Lieferumfang auf Vollständigkeit und Un-
versehrtheit.
Anzahl Bezeichnung
Brennwertgerät
1
1 Gerätehalter
Beutel mit Ablaufrohr und Verschraubung für
1
das Sicherheitventil
2 Beutel mit Kleinteilen
1 Kondensatablaufschlauch mit Belüftungsöff-
nung, Zubehör
1 Beipack Dokumentation
12

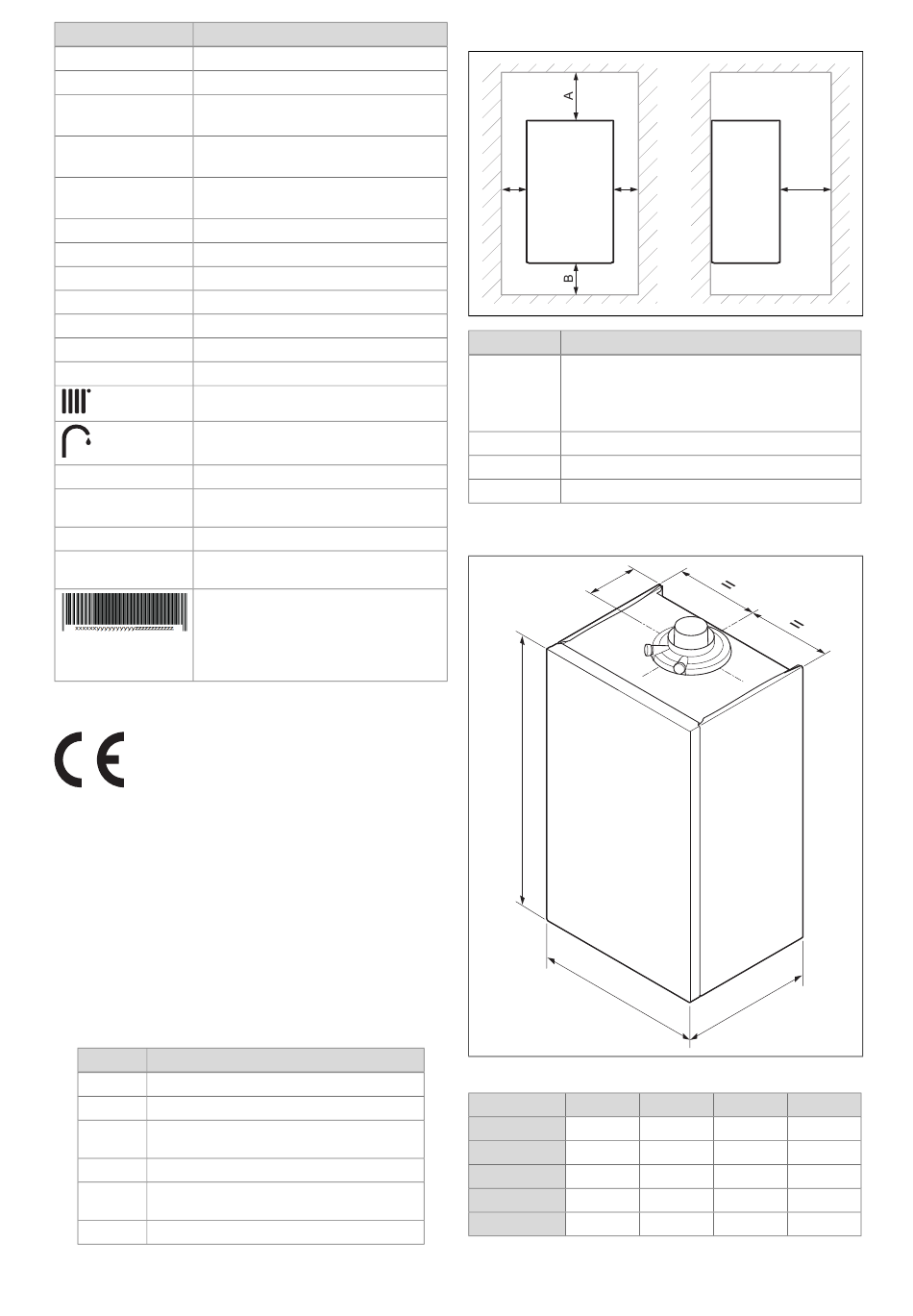

4.2 Mindestabstände
C C
Luft-Abgas-Führung ⌀ 60/100 mm: 165 oder
A
248 mm → siehe Montageschablone
Luft-Abgas-Führung ⌀ 80/80 mm: 220 mm
Luft-Abgas-Führung ⌀ 80/125 mm: 276 mm
B 180 mm
C 5 mm
D 500 mm
4.3 Produktabmessungen
A
D
C
Abmessungen
A
VC 10 125 mm
VC 15 125 mm
VC 20 125 mm
VC 25
125 mm
VC 30 125 mm
Installations- und Wartungsanleitung 0020282298_06
D
Mindestabstand
B
B C D
348 mm 440 mm 720 mm
348 mm 440 mm 720 mm
348 mm 440 mm 720 mm
348 mm 440 mm 720 mm
348 mm 440 mm 720 mm
