7.8 Disaerazione del prodotto
1. Quando si rabbocca l'acqua dell'impianto di ri-
scaldamento, avviare il programma di test P.000.
(→ Capitolo 6.4) Se il codice di errore F.022 è rimasto
presente per più di 30 secondi, è sufficiente avviare il
programma di disaerazione per azzerare il codice di
errore. Non è necessario premere il tasto reset.
◁
Il prodotto non si mette in funzione, la pompa in-
terna funziona in modo intermittente e disaera au-
tomaticamente il circuito di riscaldamento o quello
dell'acqua calda sanitaria.
◁
Il display visualizza la pressione di riempimento
dell'impianto di riscaldamento.
2. Fare attenzione che la pressione di riempimento del-
l'impianto di riscaldamento non scenda al di sotto di
quella minima.
– ≥ 0,08 MPa (≥ 0,80 bar)
3. Controllare che la pressione di riempimento dell'im-
pianto di riscaldamento sia almeno di 0,02 MPa
(0,2 bar) superiore alla contropressione del vaso di
espansione a membrana (MAG) (P
0,02 MPa (0,2 bar)).
Risultato:
La pressione di riempimento dell'impianto di riscalda-
mento è insufficiente
▶
Riempire e disaerare l'impianto di riscaldamento.
(→ Capitolo 7.7)
Avvertenza
Se al termine del programma di test
P.000 nell'impianto di riscaldamento è
presente ancora troppa aria, ripeterlo.
7.9 Riempimento e sfiato dell'impianto
dell'acqua calda
Validità: Prodotto con produzione di acqua calda integrata
1. Aprire la valvola di intercettazione dell'acqua fredda
del prodotto.
2. Riempire l'impianto dell'acqua calda aprendo tutti i
punti di prelievo dell'acqua calda finché non fuoriesce
acqua.
0020282298_06 Istruzioni per l'installazione e la manutenzione
7.10
≥ P
+
impianto MAG
1.
2.
3.
4.
5.
7.11
7.11.1 Controllo della regolazione del gas di
▶
7.11.2 Controllo della pressione di allacciamento
1.
2.

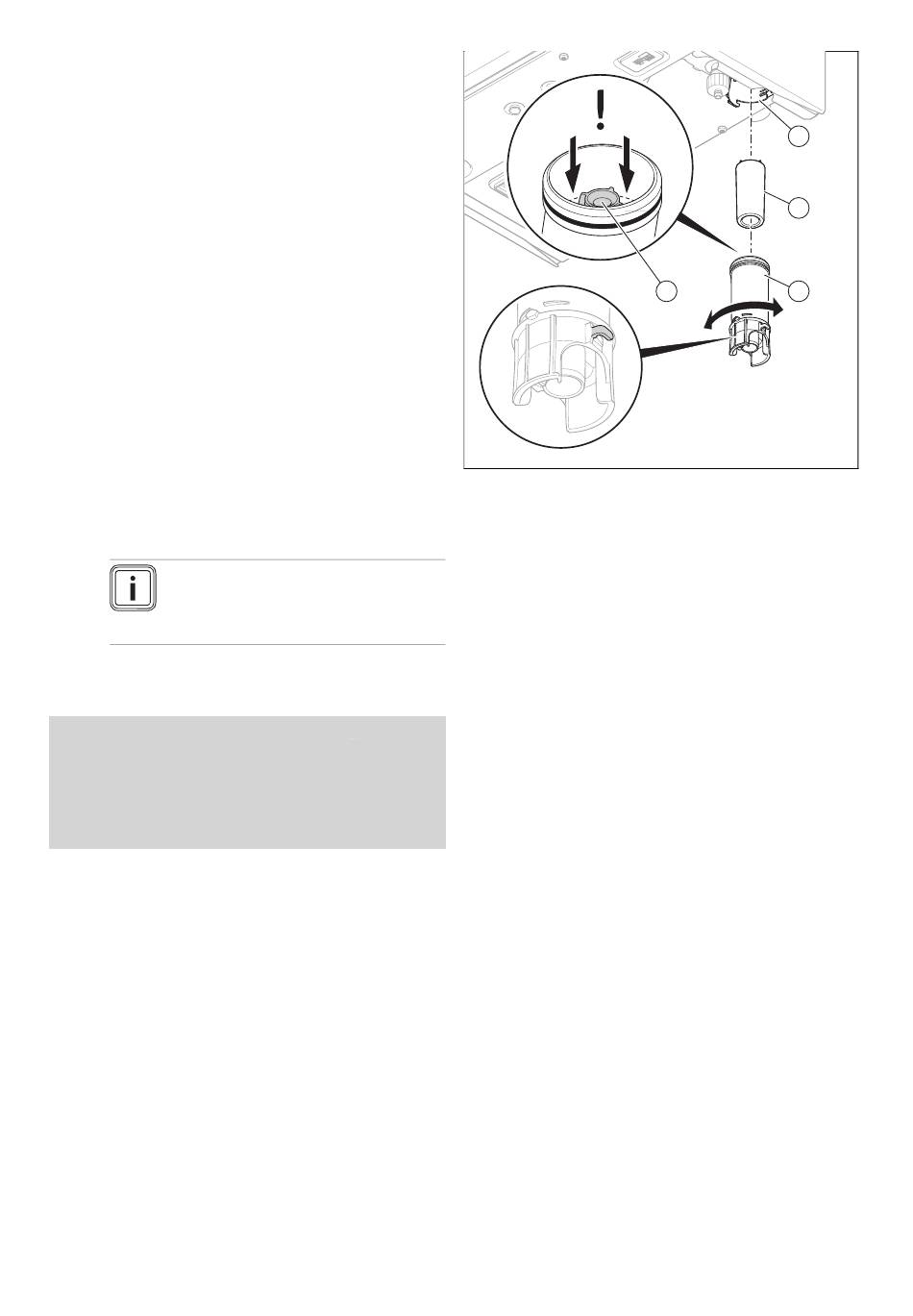

Riempimento del sifone della condensa
Staccare la parte inferiore del sifone (3) da quella su-
periore (1).
Rimuovere il galleggiante (2).
Riempire con acqua la parte inferiore fino ad un livello
di 10 mm sotto la tubazione di scarico della condensa
(4).
Inserire nuovamente il galleggiante.
Fissare la parte inferiore del sifone su quella superiore.
Controllo delle regolazioni delle valvole gas
fabbrica
Controllare i dati relativi al gruppo gas sulla targhetta
identificativa e confrontarli con il gruppo gas disponibile
nel luogo d'installazione.
Risultato 1:
Il gruppo gas preimpostato del prodotto non corrisponde
al gruppo gas disponibile in loco.
▶
Convertire il prodotto al gruppo gas corretto.
(→ Capitolo 7.17)
Risultato 2:
Il gruppo gas preimpostato del prodotto corrisponde al
gruppo gas disponibile in loco.
▶
Controllare la pressione di allacciamento del
gas/pressione dinamica del gas. (→ Capitolo 7.11.2)
▶
Controllare il tenore di CO₂ e O₂. (→ Capitolo 7.11.4)
del gas/pressione dinamica del gas
Disattivare temporaneamente il prodotto.
(→ Capitolo 12.1)
Aprire la scatola della scheda comando verso il basso.
1
2
4 3
