N92MSN : Instructions d'installation, de mise en marche, de fonctionnement, d'entretien et de réparation
1. Tout signe de dommages physiques au ruban thermique, par
exemple des entailles, fissures, abrasions, tiraillements par des
animaux, etc.
2. Inspectez l'isolation du ruban thermique pour déceler toute
décoloration. Si des dommages ou une décoloration sont évidents,
remplacez le ruban thermique.
3. Assurez-vous que le circuit d'alimentation électrique du ruban
thermique est sous tension.
Nettoyage des échangeurs thermiques
Les opérations suivantes doivent être effectuées par un technicien
d'entretien qualifié.
Échangeurs thermiques primaires
Si les échangeurs thermiques développent une accumulation de
poussière ou de saleté, on peut les nettoyer selon la procédure
ci-dessous :
REMARQUE : Comme le design des échangeurs thermiques est très
complexe, en cas d'accumulation élevée de suie et de carbone sur les
échangeurs thermiques, il faudra remplacer les deux échangeurs plutôt
que de tenter de les nettoyer. Une accumulation de suie et de carbone
indique un problème qui devra être corrigé, par exemple un réglage
inadéquat de la pression d'admission, un air de combustion insuffisant
ou de mauvaise qualité, une sortie d'évent inadéquate, une ou plusieurs
buses de collecteur endommagés ou de mauvaise dimension, un gaz
inadéquat ou un échangeur thermique (primaire ou secondaire) bloqué.
Il faudra prendre les mesures nécessaires pour corriger le problème.
1. Coupez l'alimentation électrique et l'alimentation en gaz à la
chaudière.
AVERTISSEMENT
!
RISQUE DE CHOC ÉLECTRIQUE, D'INCENDIE OU
D'EXPLOSION
Le non-respect de cette mise en garde pourrait entraîner des blessures
corporelles, la mort ou des dommages matériels.
Le sectionneur principal doit être réglé en position d'arrêt (OFF) avant
l'installation, la modification ou la maintenance du système. Il est
possible que plusieurs disjoncteurs soient présents. Verrouillez et posez
une étiquette de mise en garde appropriée sur le sectionneur. Vérifiez le
bon fonctionnement après toute intervention. Réinstallez toujours les
portes d'accès après les interventions d'entretien et de maintenance.
AVERTISSEMENT
!
DANGER D'INCENDIE OU D'EXPLOSION
Le non-respect de cet avertissement pourrait entraîner des blessures
corporelles, la mort ou des dommages matériels.
Ne purgez jamais un conduit de gaz dans une chambre de combustion.
N'effectuez jamais une recherche de fuite à l'aide d'une flamme.
Utilisez une solution savonneuse disponible dans le commerce,
spécialement conçue pour la détection des fuites, et vérifiez tous les
raccords. Un incendie ou une explosion pourrait entraîner des
dommages matériels, de sérieuses blessures, voire même la mort.
Le fabricant se réserve le droit de modifier les fiches techniques ou la conception sans avis préalable et sans obligation de sa part.
AVERTISSEMENT
!
RISQUE D'ÉLECTROCUTION ET D'INCENDIE
Le non-respect de cet avertissement pourrait entraîner des blessures
corporelles, la mort ou des dommages matériels.
Coupez l'alimentation en gaz et en électricité de la chaudière et posez
une étiquette de verrouillage avant d'effectuer un entretien ou une
réparation. Conformez-vous aux instructions opératoires de l'étiquette
fixée à la chaudière.
2. Retirez la porte du compartiment de commande.
3. Débranchez les câbles ou connecteurs de l'interrupteur de retour de
flamme, de la soupape de gaz, de l'allumeur et du détecteur de
flamme.
4. À l'aide d'une clé de maintien, débranchez le tuyau d'alimentation
de la vanne de régulation de gaz de la chaudière.
5. Enlevez les deux vis qui fixent la plaque de remplissage supérieure
et tournez-la vers le haut pour accéder aux vis qui fixent l'ensemble
de brûleur au panneau cellulaire.
6. Retirez les vis qui fixent l'ensemble de brûleur au panneau
cellulaire. Consultez la
REMARQUE : Le couvercle de brûleur, le collecteur, la soupape de gaz
et l'ensemble de brûleur doivent être retirés en bloc.
7. Nettoyez les ouvertures de l'échangeur thermique à l'aide d'un
aspirateur et d'une brosse douce. Consultez la

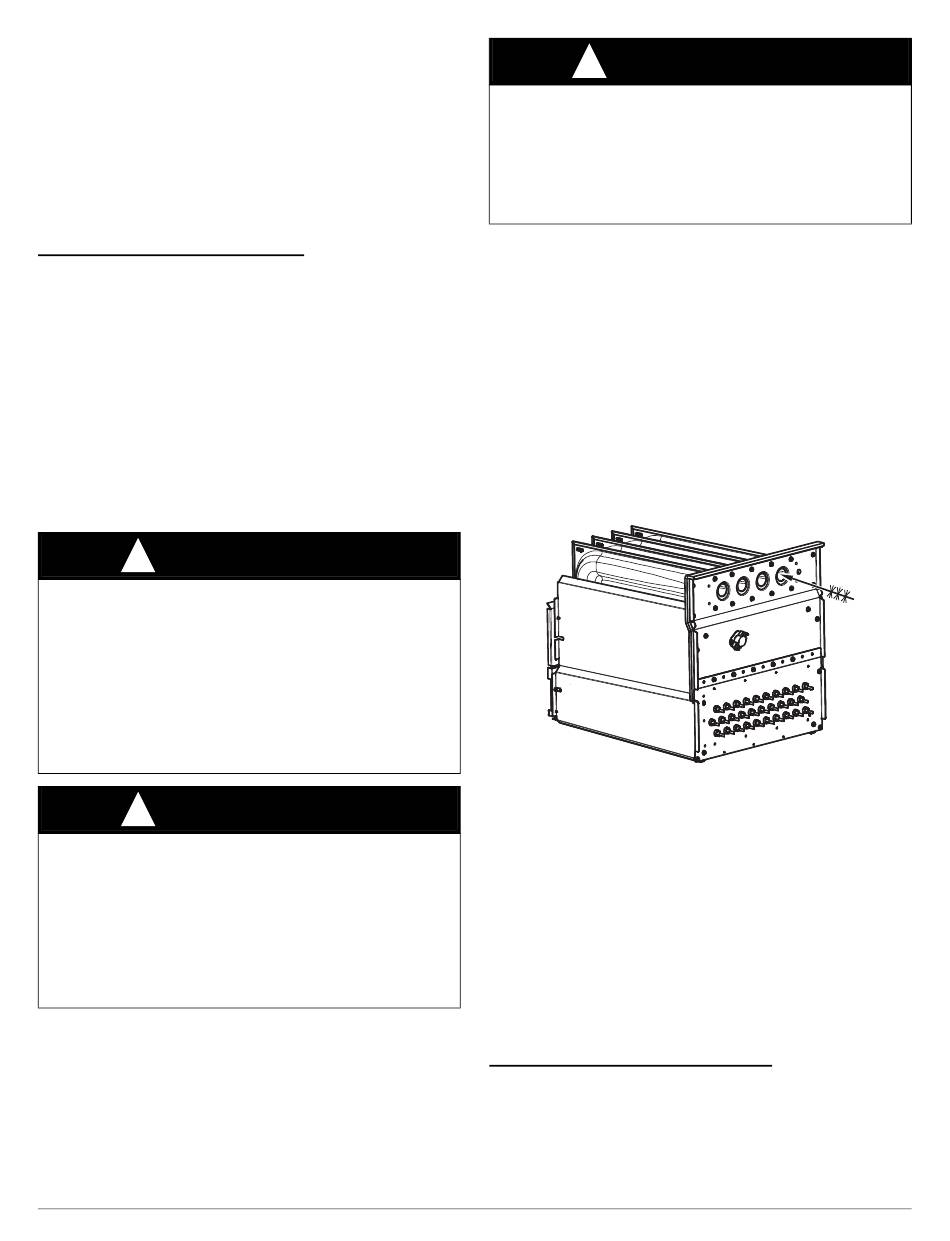

Fig. 69 – Nettoyage de la cellule de l'échangeur thermique
REMARQUE : Une fois le nettoyage terminé, inspectez les échangeurs
thermiques pour vous assurer qu'ils sont exempts de corps étrangers qui
pourraient restreindre le débit des produits de combustion.
8. Inversez les étapes 6 à 1 pour le réassemblage.
9. Reportez-vous au schéma de câblage de la chaudière pour
reconnecter les fils de l'interrupteur du retour de flamme, de la
soupape de gaz, de l'allumeur et du détecteur de flamme.
10. Démarrez l'alimentation en gaz et en électricité à la chaudière.
11. Vérifiez le fonctionnement de la chaudière sur 2 cycles de
chauffage complets. Inspectez les brûleurs. La flamme du brûleur
doit être d'un bleu clair, presque transparent. Consultez la
12. Inspectez pour déceler toute fuite de gaz.
13. Replacez la porte principale de la chaudière.
Échangeurs thermiques secondaires
Le côté condensation (intérieur) de l'échangeur thermique secondaire
NE PEUT PAS être inspecté ou réparé sans un retrait complet de
l'ensemble des échangeurs thermiques. Obtenez une information
détaillée sur le retrait de l'échangeur thermique auprès de votre
distributeur.
73
Fig.
66.
Fig.
69.
A11273
