N92MSN : Instructions d'installation, de mise en marche, de fonctionnement, d'entretien et de réparation
SUPPORT DE
BRÛLEUR
BRÛLEUR
DÉTECTEUR DE FLAMME
(SOUS LE BRÛLEUR)

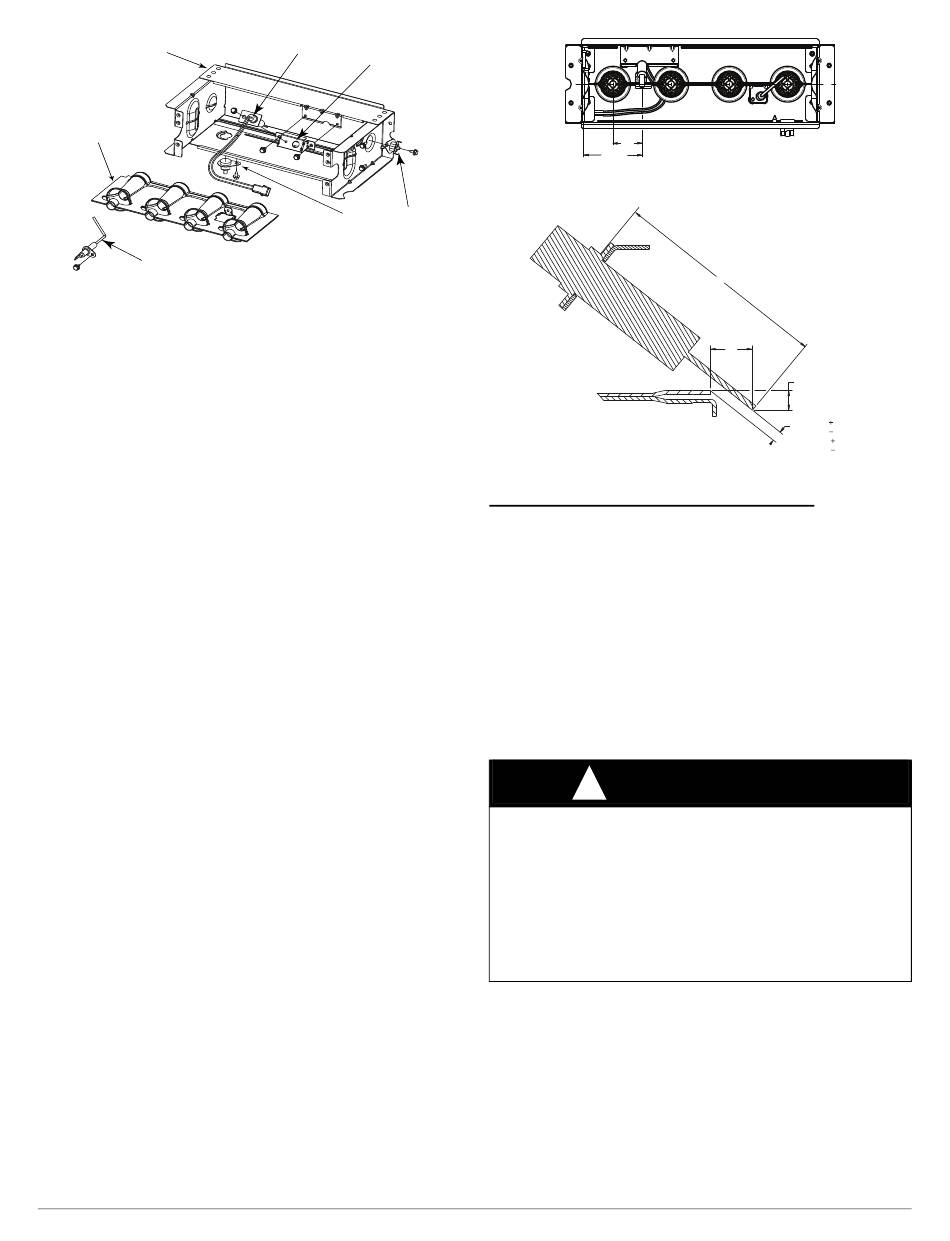

Fig. 66 – Ensemble du brûleur
Pour réinstaller l'ensemble de brûleur :
1. Posez l'allumeur à surface chaude (HSI) et le support dans
l'ensemble du brûleur.
2. Posez le détecteur de flamme sur le brûleur.
3. Alignez les bords des brûleurs individuels sur les fentes de
l'ensemble de brûleur et glissez les brûleurs vers l'avant jusqu'à ce
qu'ils soient correctement logés dans l'ensemble de brûleur.
4. Alignez les buses dans le collecteur sur les anneaux de support
à l'extrémité du brûleur.
5. Insérez les buses dans les anneaux de support de brûleur.
REMARQUE : Si le collecteur ne s'ajuste pas exactement au brûleur,
ne forcez ni le collecteur, ni l'ensemble de brûleur. Les brûleurs ne sont
pas complètement logés à l'avant à l'ensemble de brûleur. Retirez le
collecteur et vérifiez le positionnement des brûleurs dans l'ensemble de
brûleur avant de réinstaller le collecteur.
6. Fixez le fil vert/jaune et la borne de mise à la terre à l'une des vis de
fixation du collecteur.
7. Posez les vis de fixation du collecteur qui restent.
8. Vérifiez l'alignement de l'allumeur. Consultez la
et la
Fig.
68.
9. Fixez les fils aux interrupteurs de retour.
10. Alignez l'ensemble de brûleur sur les ouvertures du panneau
d'entrée cellulaire primaire et fixez l'ensemble de brûleur au
panneau cellulaire.
11. Raccordez le fil au détecteur de flamme.
12. Raccordez le fil à l'allumeur à surface chaude.
REMARQUE : Utilisez une pâte lubrifiante résistant au gaz propane
sur la conduite afin de prévenir toute fuite de gaz. N'utilisez pas de
ruban pour joints filetés PTFE.
13. Posez le tuyau de gaz sur la soupape de gaz.
14. Vérifiez l'absence de fuite à l'aide d'une solution savonneuse
disponible sur le marché et conçue spécialement pour la détection
des fuites.
15. Allumez le gaz au moyen de l'interrupteur de la soupape de gaz et
du robinet d'arrêt externe ou du compteur.
16. Branchez l'alimentation au niveau du fusible, du disjoncteur ou du
sectionneur externe.
17. Faites fonctionner la chaudière sur deux cycles de chauffage
complets pour vérifier son bon fonctionnement.
18. Une fois cette étape terminée, réinstallez la porte du compartiment
de commande.
Le fabricant se réserve le droit de modifier les fiches techniques ou la conception sans avis préalable et sans obligation de sa part.
ALLUMEUR
SUPPORT D'ALLUMEUR
INTERRUPTEUR DE
RETOUR DE FLAMME
A11403FR
Fig.
66, la
Fig. 67
31,8 mm
(1 1/4 po)
64,4 mm
(2 1/2 po)
Fig. 67 – Position de l'allumeur - vue du haut
Fig. 68 – Position de l'allumeur - vue latérale
Réparation de l'allumeur à surface chaude
L'allumeur n'a PAS besoin d'une inspection annuelle. Vérifiez la
résistance de l'allumeur avant son retrait. Consultez la
et la
Fig.
68.
1. Coupez l'alimentation électrique et l'alimentation en gaz à la
chaudière.
2. Retirez la porte du compartiment de commande.
3. Débranchez la connexion du fil de l'allumeur.
4. Vérifiez la résistance de l'allumeur. La résistance de l'allumeur est
affectée par la température. Vérifiez la résistance seulement une
fois l'allumeur à la température ambiante.
a. À l'aide d'un ohmmètre, vérifiez la résistance sur les deux fils
d'allumeur.
b. La lecture à froid devrait se situer entre 40 ohms et 70 ohms.
AVERTISSEMENT
!
DANGER D'INCENDIE OU D'EXPLOSION
Le non-respect de cet avertissement pourrait entraîner des blessures
corporelles, la mort ou des dommages matériels.
Ne purgez jamais un conduit de gaz dans une chambre de combustion.
N'effectuez jamais une recherche de fuite à l'aide d'une flamme.
Utilisez une solution savonneuse disponible dans le commerce,
spécialement conçue pour la détection des fuites, et vérifiez tous les
raccords. Un incendie ou une explosion pourrait entraîner des
dommages matériels, de sérieuses blessures, voire même la mort.
5. Retirez l'allumeur.
a. À l'aide d'un tournevis 1/4 po, retirez les deux vis qui fixent le
support de fixation de l'allumeur à l'ensemble du brûleur
(consultez la
Fig.
66).
b. Retirez doucement l'allumeur et le support par le devant de
l'ensemble de brûleur, sans toucher l'allumeur ou les pièces qui
l'entourent.
c. Inspectez l'allumeur pour déceler tout signe de dommage ou
d'anomalie.
d. Si un remplacement est requis, retirez la vis qui retient l'allumeur
à son support et retirez l'allumeur.
71
A11405FR
50 mm
2 po
9,6 mm
3 po
4,6 mm
3/16 po
0,8 mm
2,5 mm
1,5 mm
1/10 po
1/32 po
1/16 po
L12F041FR
Fig.
66, la
Fig. 67
