N92MSN : Instructions d'installation, de mise en marche, de fonctionnement, d'entretien et de réparation
Illustration fournie à titre d'information seulement, certains modèles
peuvent avoir une apparence différente.
VIS DE
FIXATION DE
BOÎTE DE
JONCTION
SUPPORT DE
FIXATION DE
BOÎTE DE
JONCTION
VIS DE
BORNE DE
TERRE
COUVERCLE
DE LA BOÎTE
DE JONCTION

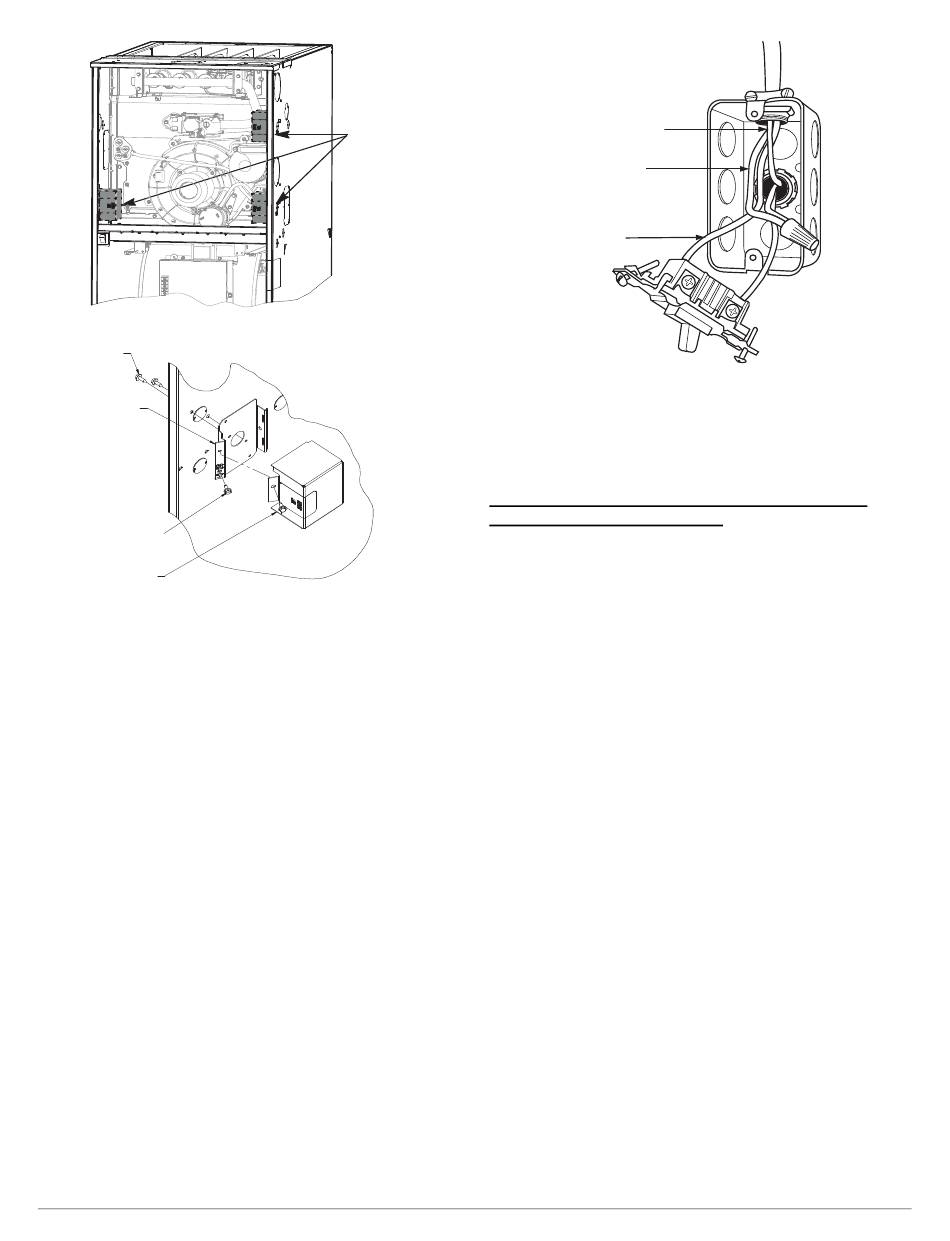

Fig. 34 – Installation d'une boîte de jonction (le cas échéant)
Le couvercle de la boîte de jonction, le support de fixation et les vis se
trouvent dans le sac de pièces détachées expédié avec la chaudière.
Reportez-vous à la
Fig. 34
pour connaître les emplacements de montage
de la boîte de jonction.
Le support de fixation et la vis verte de mise à la terre de la boîte de
jonction sont utilisés comme point de mise à la terre pour toutes les
options de câblage d'alimentation secteur. La pose du couvercle de la
boîte de jonction peut être omise lorsque les branchements électriques
sont effectués dans un coffret électrique externe fixé à l'extérieur du
caisson.
Coffret électrique externe fixé au caisson de la
chaudière
REMARQUE : Assurez-vous que le coffret électrique externe ne nuit
pas aux conduits, à la tuyauterie de gaz ou à la récupération du serpentin
intérieur. Reportez-vous à la
facultatif de l'entrée électrique par le panneau supérieur.
1. Choisissez et retirez une pastille défonçable ou un cache de 22 mm
(7/8 po) du côté désiré du boîtier. Retirez la pastille défonçable ou
le cache du boîtier.
REMARQUE : Si vous optez pour une entrée électrique du panneau
supérieur de la chaudière, vous devrez y percer un trou de 22 mm
(7/8 po).
2. Percez deux (2) trous de départ de 3 mm (1/8 po) dans les
dépressions du boîtier de la chaudière à proximité du trou de 22 mm
(7/8 po).
Le fabricant se réserve le droit de modifier les fiches techniques ou la conception sans avis préalable et sans obligation de sa part.
EMPLACEMENTS
FACULTATIFS DE
LA BOÎTE DE
JONCTION
Fig. 30
pour connaître l'emplacement
TENSION
SECTEUR
Fig. 35 – Coffret électrique externe fourni sur place sur
REMARQUE : Si vous optez pour l'entrée électrique du panneau
supérieur de la chaudière, marquez les emplacements des trous de vis en
utilisant les trous de montage du coffret électrique externe comme
gabarit.
Procédez comme suit si vous installez un coffret
électrique externe sur le côté :
1. Alignez le support de fixation de la boîte de jonction sur le trou de
départ de 22 mm (7/8 po) à l'intérieur du boîtier de la chaudière.
2. Insérez l'extrémité filetée d'une bague de serre-câble à travers le
support de fixation de la boîte de jonction et le caisson de la
chaudière. Installez la bague de serre-câble de sorte que la bague
A12226FR
puisse être serrée contre le faisceau de câblage à l'intérieur du
caisson de la chaudière.
3. Alignez le boîtier électrique externe sur le trou de 22 mm (7/8 po).
4. Installez et serrez l'écrou de blocage sur la bague de serre-câble
à l'intérieur du coffret électrique externe.
5. Fixez le coffret électrique externe au caisson de la chaudière
à l'aide de deux (2) vis à tôle.
6. Acheminez le câblage électrique du site dans le coffret électrique
externe.
7. Tirez les fils électriques d'alimentation secteur de la chaudière
à travers la bague de serre-câble du coffret électrique externe.
8. Tirez le fil de mise à la terre du câblage d'alimentation secteur sur
place à travers la bague de serre-câble dans le caisson de la
chaudière.
9. Fixez la vis de mise à la terre verte au support de fixation de la boîte
de jonction, puis raccordez les deux fils de mise à la terre à la vis
verte.
10. Branchez au câblage électrique tout dispositif de coupure de
courant externe exigé par le code.
11. Raccordez les fils d'alimentation et neutres sur place aux fils
d'alimentation électrique de la chaudière à l'intérieur du coffret
électrique externe, comme illustré à la
30
MISE À
LA TERRE
NEUTRE
le caisson de la chaudière
Fig.
31.
A190278FR
