N92MSN : Instructions d'installation, de mise en marche, de fonctionnement, d'entretien et de réparation
REMARQUE : L'œillet est uniquement requis pour
les appareils à ventilation directe.

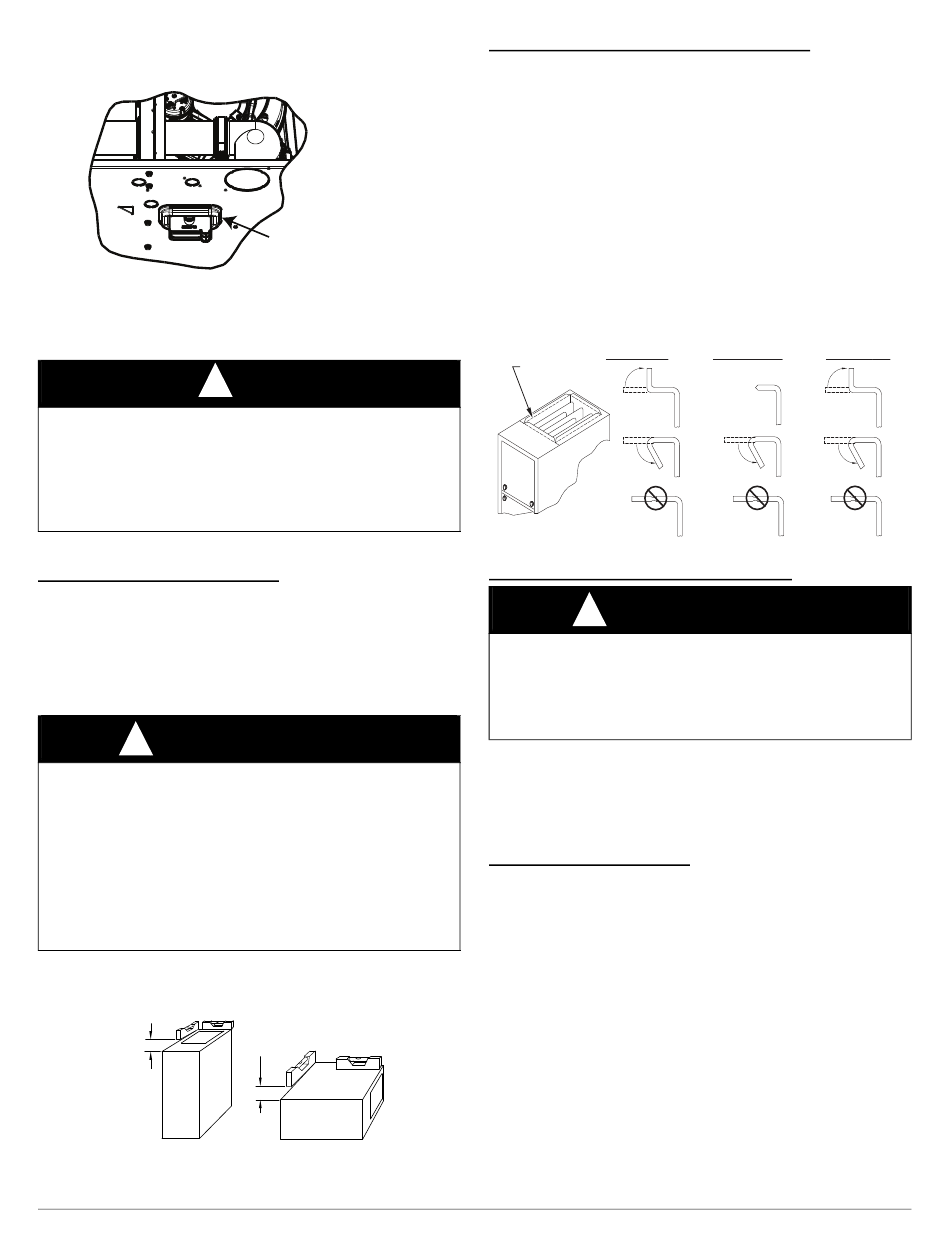

Fig. 18 – Œillet de siphon d'évacuation horizontal – NOUVEAU 1.24.23
INSTALLATION
!
Cette chaudière est certifiée pour laisser échapper 2 % ou moins du
débit volumique nominal d'air climatisé lorsqu'elle est soumise à une
pression de 1 po de colonne d'eau avec toutes les entrées d'air scellées,
y compris le panneau de fermeture du fond dans les appareils à tirage
ascendant et à configuration horizontale, les sorties d'air et les orifices
de plomberie et d'électricité.
Installation à tirage ascendant
Installation d'un serpentin en N
Lorsqu'un serpentin en N ascendant de 17 1/2 po (445 mm) de largeur est
utilisé avec une chaudière 0601714, le serpentin N doit être surélevé au
moyen d'une pièce de transition d'au moins 3 po (76 mm) de hauteur, ou
sinon, les conduites de frigorigène du serpentin en N doivent être
orientées vers l'avant du caisson de la chaudière. Des pièces de transition
d'origine de 4 3/4 po sont disponibles. Consultez Feuille de spécification
pour connaître le numéro de la pièce de transition d'origine actuelle.
MISE EN GARDE
!
RISQUE DE NON-FIABILITÉ DE LA CHAUDIÈRE
Le non-respect de cette mise en garde pourrait provoquer le
fonctionnement intempestif du rupteur thermique et causer des
dommages aux composants de l'appareil.
Lorsqu'un serpentin en N ascendant de 17 1/2 po (445 mm) de largeur
est utilisé avec une chaudière 0601714, le serpentin N doit être surélevé
au moyen d'une pièce de transition d'au moins 3 po (76 mm) de
hauteur, ou sinon, les conduites de frigorigène doivent être orientées
vers l'avant du caisson de la chaudière.
REMARQUE : Pour assurer une bonne évacuation du condensat, la
chaudière doit être inclinée vers l'avant, tel qu'illustré à la
NIVEAU 0 MM (0 PO) À
13 MM (1/2 PO) MAX.
AVANT
TIRAGE ASCENDANT
TIRAGE DESCENDANT
Fig. 19 – Exigences d'inclinaison de la chaudière
Le fabricant se réserve le droit de modifier les fiches techniques ou la conception sans avis préalable et sans obligation de sa part.
Retirez la pastille
défonçable ou le cache.
Posez l'œillet avant de
repositionner le siphon
de condensat.
A230007FR
AVIS
Fig.
19.
6 MM (1/4 PO) MIN. À
13 MM (1/2 PO) MAX.
AVANT
HORIZONTAL
Raccordement des conduits de soufflage
Pour une chaudière non dotée d'un serpentin de refroidissement,
le conduit de sortie devra comporter un panneau d'accès amovible.
Cette ouverture doit être accessible lors de l'installation de la chaudière
et être de dimensions telles que l'échangeur thermique puisse être aperçu
à l'aide d'un éclairage approprié pour une éventuelle ouverture ou
qu'une sonde puisse être insérée pour échantillonnage du jet d'air.
La fixation du couvercle doit pouvoir prévenir les fuites.
Raccordez le conduit de soufflage aux brides sur la sortie de soufflage de
la chaudière. Pliez la bride vers le haut à 90 degrés à l'aide de pinces
à conduits. Consultez la
raccordé SEULEMENT aux brides de conduit de sortie d'air de la
chaudière ou au boîtier de serpentin de climatiseur (le cas échéant).
Ne coupez PAS le côté du caisson principal de la chaudière pour fixer le
conduit d'air d'alimentation, l'humidificateur ou tout autre accessoire.
Tous les accessoires du côté soufflage DOIVENT être raccordés au
conduit à l'extérieur du caisson principal de la chaudière.
BRIDE PERFORÉE DE
CONDUIT D'ÉVACUATION
Fig. 20 – Brides d'attache de la conduite
Raccordement des conduits de reprise
!
RISQUE D'INCENDIE
Le non-respect de cet avertissement pourrait provoquer des dommages
matériels ou causer des blessures graves, voire la mort.
Ne raccordez jamais de conduits de reprise à l'arrière de la chaudière.
Conformez-vous aux consignes ci-dessous.
Le conduit de reprise ne peut être raccordé qu'au dessous de la
chaudière, aux côtés (gauche ou droit) ou à une combinaison fond et
côté(s) du caisson principal de la chaudière.
L'humidificateur de dérivation peut être fixé au côté retour d'air inutilisé
du caisson de la chaudière. Consultez la
Entrée de reprise du fond
Ces chaudières sont expédiées avec le panneau de fermeture du fond
installé dans l'orifice de retour inférieur. Retirez et jetez ce panneau
lorsque l'orifice de reprise du fond est utilisé. Pour retirer le panneau de
fermeture du fond, reportez-vous à la
A11237FR
18
Fig.
20. Le conduit d'alimentation d'air doit être
ASCENDANT
DESCENDANT
90°
OUI
OUI
120°
120°
MIN.
MIN.
NON
AVERTISSEMENT
Fig.
22, la
Fig.
24.
HORIZONTAL
90°
OUI
OUI
OUI
OUI
120°
MIN.
NON
NON
A10493FR
Fig. 23
et la
Fig.
24.
