N92MSN : Instructions d'installation, de mise en marche, de fonctionnement, d'entretien et de réparation
8. Depuis l'intérieur du caisson, tirez l'œillet à travers le trou jusqu'à
ce qu'il soit bien rentré dans le trou.
9. Assemblez le tuyau en Z, le coude en caoutchouc et le siphon de
condensat à l'extérieur de l'appareil en fixant le coude en
caoutchouc au siphon et au tuyau en Z à l'aide des colliers à ressort.
10. Glissez le collier à ressort du raccord de tuyau en Z/œillet
par-dessus le tube en Z.
11. Réglez l'orientation du tuyau en Z avant l'installation finale pour
vous assurer que le tuyau en Z sera aussi horizontal que possible et
qu'il NE REPOSE PAS sur des pièces en tôle.
12. Alignez le tuyau en Z sur l'extrémité longue de l'œillet à l'intérieur
de la chaudière et insérez-le légèrement. L'extrémité à angle du
tube, de l'autre côté du caisson, devrait faire face à l'avant de la
chaudière.
13. Glissez un collier à ressort sur l'extrémité du coude d'évacuation en
caoutchouc qui reste.
14. Fixez de nouveau le siphon de condensat à l'aide du tuyau en Z.
Effectuez des réglages précis de l'orientation du tuyau en Z au
besoin pour vous assurer que celui-ci est aussi horizontal que
possible. Les vis du siphon de condensat doivent être serrées à 17,5
+/- 2,5 lb-po. SANS utiliser d'outils électriques, serrez-les à un
couple maximal de 20 lb-po.
15. Que l'orientation soit à tirage ascendant ou descendant, le tuyau en
Z ne doit PAS reposer sur des pièces en tôle.
16. Replacez le boîtier de l'évacuateur. Les vis du boîtier de
l'évacuateur doivent être serrées à 17,5 +/- 2,5 lb-po. SANS utiliser
d'outils électriques, serrez-les à un couple maximal de 20 lb-po.
Le reste de la conduite d'évacuation peut être fabriquée à partir de
conduits de 1/2 po en PVC-C ou de 3/4 po en PVC fournis sur place,
conformément aux codes du bâtiment locaux. Au besoin, vous trouverez
un adaptateur de tuyau de 1/2 po en PVC-C à 3/4 po en PVC, fourni par
l'usine, dans le sac de pièces détachées.
17. Installez l'adaptateur ou raccordez le tuyau de 1/2 po en PVC-C en
glissant un collier à ressort sur l'extrémité ouverte de l'œillet à
l'extérieur du caisson de la chaudière.
18. Ouvrez le collier à ressort et insérez l'extrémité longue de
l'adaptateur ou le tuyau en PVC-C de 1/2 po dans l'ergot de sortie
de l'œillet.
19. Raccordez la tuyauterie de condensat supplémentaire à une
conduite d'évacuation approuvée par le code du bâtiment, ou à une
pompe à condensat approuvée pour un condensat de chaudière
acide et compatible avec les huiles minérales et végétales, telles que
l'huile de canola.
20. Prévoyez au moins 20 mm par mètre (1/4 po par pied) d'une pente
qui descend et s'éloigne de la chaudière dans les sections
horizontales du tuyau sanitaire.
!
L'œillet de siphon horizontal fourni sur place est UNIQUEMENT
REQUIS POUR LES APPAREILS À VENTILATION DIRECTE.
Il n'est PAS requis pour des appareils à tuyau simple ou ventilés à l'air
de combustion.
CONSEILS D'ENTREPRENEURS : Si vous installez la chaudière
à l'horizontale, utilisez le coude d'évacuation en entier (autrement dit,
ne le coupez PAS de la manière indiquée à la
le siphon à la conduite d'évacuation. Vous empêcherez ainsi que les
secousses et les chocs de la conduite d'évacuation n'endommagent
le siphon de la chaudière. Évitez tout mauvais alignement du tuyau
d'évacuation, car cela pourrait causer des déformations au coude.
Le fabricant se réserve le droit de modifier les fiches techniques ou la conception sans avis préalable et sans obligation de sa part.
AVIS
Fig.
17) pour raccorder
Raccordez
l'extrémité courte du
coude au tube en Z.
Raccordez
l'extrémité longue
du coude à la sortie
du siphon

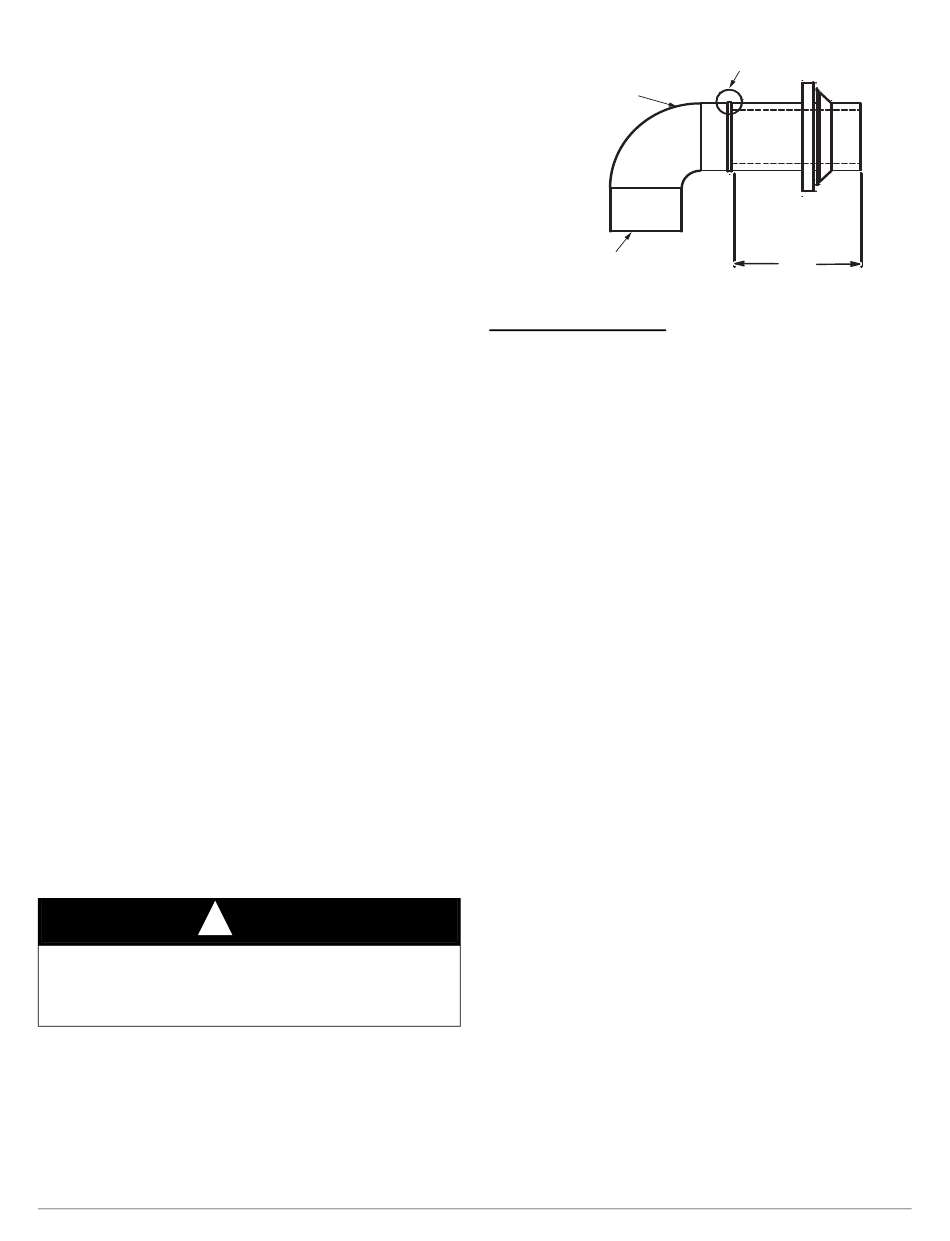

Fig. 17 – Modification du coude d'évacuation en caoutchouc
Orientation horizontale
1. La sortie du siphon de condensat s'étend à 51 mm (2 po) sous le
caisson de la chaudière. Laissez un dégagement suffisant pour le
siphon entre la chaudière et sa plateforme.
2. Pour l'entretien du siphon, vous pouvez utiliser le coude
d'évacuation de condensat fourni dans le sac de pièces détachées
pour fabriquer un raccord qui permettra l'entretien ultérieur du
siphon de condensat et de la conduite d'évacuation.
3. Retirez la découpe destinée au siphon de condensat dans le côté du
caisson.
4. Installez l'œillet du siphon dans le caisson au besoin pour les
appareils à ventilation directe. Au besoin, enlevez le siphon, posez
l'œillet et réinstallez le siphon.
5. Retirez le coude d'évacuation préformé en caoutchouc et les deux
colliers à ressort du sac de pièces détachées.
6. Raccordez le coude entier ou modifié et/ou l'œillet à la sortie du
siphon de condensat avec un collier à ressort. Évitez tout mauvais
alignement du tuyau sanitaire, car cela pourrait causer des
déformations au coude ou à l'œillet.
7. Le reste du tuyau sanitaire peut être fabriqué à partir d'un tuyau de
1/2 po en PVC-C ou de 3/4 po en PVC fourni sur place,
conformément aux codes du bâtiment locaux. Au besoin, vous
trouverez un adaptateur de tuyau de 1/2 po PVC-C à 3/4 po PVC,
fourni par l'usine, dans le sac de pièces détachées.
8. Installez l'adaptateur ou raccordez le tuyau de 1/2 po en PVC-C en
glissant un collier à ressort sur l'extrémité ouverte du coude ou
l'œillet sur l'extérieur du caisson de la chaudière.
9. Ouvrez le collier à ressort et insérez l'extrémité longue de
l'adaptateur ou le tuyau en CPVC de 1/2 po dans l'ergot de sortie
du tuyau d'évacuation.
10. Raccordez la tuyauterie de condensat supplémentaire à un tuyau
d'évacuation approuvé par le code du bâtiment, ou à une pompe
à condensat approuvée pour un condensat de chaudière acide et
compatible avec les huiles minérales et végétales, telles que l'huile
de canola.
Prévoyez au moins 20 mm par mètre (1/4 po par pied) d'une pente qui
descend et s'éloigne de la chaudière dans les sections horizontales du
tuyau sanitaire.
17
Coupez sur la ligne pour le tuyau
d'évacuation de condensat de gauche.
Ne jetez pas les pièces découpées.
1 3/8 po
(35 mm)
A190401FR
