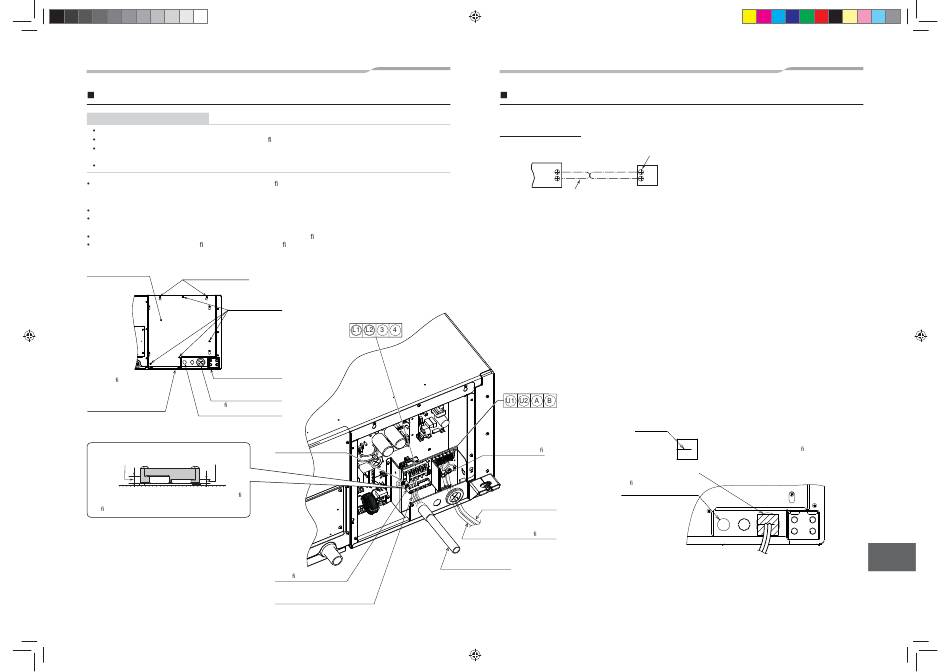

Raccordement des câbles
CARACTÉRISTIQUES REQUISES
Raccordez les câbles correspondant aux numéros de borne. Un raccordement incorrect provoquera une panne.
Faites passer les câbles à travers le manchon des ori ces de raccordement de câble de l'unité intérieure.
Maintenez une marge (d'environ 100 mm) sur un câble pour suspendre le boîtier de commandes électriques
lors de l'entretien, etc.
Le circuit basse tension est destiné à la télécommande. (Ne raccordez pas le circuit haute tension)
Retirez le couvercle du coffret de commande électrique. ( xé à l'aide de 6 vis)
1. Retirez la vis A et desserrez la vis B.
2. Tirez le couvercle du coffre de commande électrique vers le haut et ouvrez-le vers l'avant.
Fixez le tuyau de conduit à l'aide d'un écrou d'arrêt.
Resserrez les vis du bornier de raccordement et immobilisez les câbles au moyen des serre-câbles joints au
boîtier de commandes électriques. (Ne tirez pas sur les connexions du bornier.)
Montez le boîtier de commandes électriques sans pincer les câbles ( xé à l'aide de 6 vis).
À l'aide du joint fourni, scellez l'ori ce de raccordement des ls.
Boîtier de commande
électrique
Desserrez la vis B
Lors de la xation du couvercle
Attache des câbles
de la boîte de commande
de commande et de
électrique, insérez cette
télécommande
partie à l'intérieur de la
Ori ce de raccordement
plaque inférieure.
de conduit
Emplacement C
Emplacement D
(Espace: 8,5 mm (0,33"))
(Espace: 4 mm (0,16"))
Sélectionnez le côté C ou D pour positionner le serre- l
du câblage d'alimentation selon le type et le diamètre
du l.
※ Les bornes 3 et 4 correspondent au câblage de l'Unité
de sélection de débit.
29-FR
02_1117882101-FR.indd 42
02_1117882101-FR.indd 42
Retirez la vais A
Plaque inférieure
Vis de terre
Serre- l
Câblage d'alimentation et câble
de terre
Câblage de la télécommande
Dénudez le câble à raccorder sur environ 9 mm (0,4").
Schéma de câblage
Bornier de raccordement de la
Bornier
télécommande de l'unité intérieure
A
B
Câble de télécommande
(acheté sur place)
Coupez
Serre- l
Ori ce de raccordement des
câbles
Câble de télécommande
Câblage de commande
(câble blindé 2 ls)
Tuyau de conduit
– 42 –
A
Unité de la
B
télécommande
Après avoir raccordé le câble, coupez le joint comme
sur le dessin, puis collez-le sur l'ori ce de raccordement
des câbles.
Joint fourni
EN
EN
FR
EN
30-FR
6/16/2559 BE 8:54 AM
6/16/2559 BE 8:54 AM
