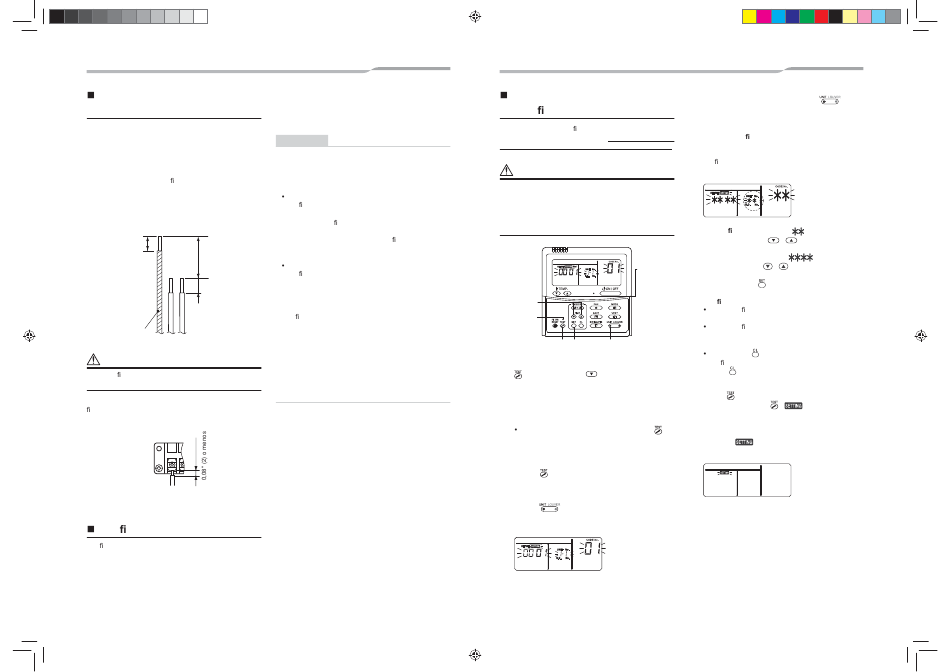

Cables de alimentación y
cable de tierra
1. Tire de los extremos del cable.
Cable de alimentación: 0,4"(10 mm)
Cable de tierra: 0,4"(10 mm)
2. Una los colores de cables con los números
de terminal en las unidades de terminal de las
unidades interiores y los bloques de terminal de
interruptores y atornille rmemente los cables a los
terminales correspondientes.
3. Asegure el cable de tierra con el tornillo de tierra.
4. Fije los cables con una abrazadera de cable.
Unidad: pulgadas (mm)
0,4" (10)
1,2" (30)
L L
1 2
0,4" (10)
Cable a tierra
PRECAUCIÓN
Apriete rmemente los tornillos del bloque de
terminal.
Mantenga la longitud del cable como se muestra en la
gura a continuación cuando está conectado al bloque
de terminales.
Cables de alimentación
y cable de control
Con guración de dirección
Con gurar las direcciones según el manual de
instalación suministrado con la unidad exterior.
31-ES
03_1117882101-ES.indd 70 03_1117882101-ES.indd 70
9
Controles
aplicables
REQUISTOS
Cuando se utilice el equipo por primera vez,
pasará bastante tiempo desde que se encienda
la unidad hasta que el mando a distancia esté
listo para utilizarse: es algo normal y no implica la
existencia de ningún problema.
En cuanto a las direcciones automáticas (que se
con guran realizando operaciones en el panel de
circuitos de la interfaz exterior).
Durante la con guración de las direcciones
automáticas no se pueden realizar acciones
con el mando a distancia. La con guración lleva
hasta 10 minutos (normalmente alrededor de 5
minutos).
Cuando se enciende el equipo tras la
con guración de una dirección automática
La unidad tarda hasta 10 minutos (normalmente
alrededor de 3 minutos) en comenzar a funcionar
después de encenderla.
Todas las unidades se establecen en [STANDARD]
(con guración predeterminada de fábrica) antes de
enviarse desde la fábrica. Si fuera necesario,
cambie los ajustes de la unidad interior.
Los ajustes se cambian mediante el mando a
distancia con cable.
* Los ajustes no se pueden cambiar solo con un
mando a distancia inalámbrico, un mando a
distancia simple o un mando a distancia de control
de grupo, por los que debe instalar además un
mando a distancia con cable.
Procedimientos básicos para
modi car los ajustes
Los ajustes deben modi carse cuando el aire
acondicionado no está en marcha. (Detenga el aparato
de aire acondicionado antes de realizar los ajustes.)
PRECAUCIÓN
Ajuste sólo el CODE No. (Código) mostrado en la
siguiente tabla. No ajuste a ningún otro CODE No.
Si se ajusta a un número CODE No. incluido
en la lista, es posible que el aparato de aire
acondicionado no funcione correctamente o que se
produzcan otras averías.
1
3
4
6
1 5 2
1
Pulse y mantenga presionado el botón
y "TEMP." botón simultáneamente
durante al menos 4 segundos. Al cabo
de unos segundos, la pantalla empezará
a parpadear tal y como se muestra en la
ilustración. Compruebe que CODE No. es
[01].
Si el CODE No. no es [01], pulse el botón
para borrar los datos de la pantalla y repita
el procedimiento desde el principio. (Ninguna
operación del mando a distancia es aceptado
durante un tiempo después de ser pulsado el
botón ).
(Cuando los aparatos de aire acondicionado se
controlan mediante el control de grupo, aparece
"ALL" (Todos) en primer lugar. Cuando se
pulsa , el número de unidad interior que
aparece a continuación de "ALL" es la unidad
de principal.)
(* Las indicaciones en pantalla varían en
función del modelo de unidad interior.)
– 70 –
2
Cada vez que se pulsa el botón , los
números de las unidades interiores del
grupo de control cambian de forma cíclica.
Seleccione la unidad interior cuyos ajustes
desee modi car.
El ventilador de la unidad seleccionada comienza
a funcionar y las rejillas oscilan. Se pueden
con rmar los ajustes cambiados para la unidad
interior.
3
Especi que CODE No. [ ] con los
botones "TEMP." / .
4
Seleccione SET DATA [ ] con los
botones "TIME" / .
5
Pulse el botón . Cuando la pantalla deje
de parpadear y quede encendida, la
con guración habrá terminado.
Para modi car los ajustes de otra unidad
2
interior, repita los pasos desde el paso .
Para modi car otros ajustes de la unidad interior
seleccionada, repita los pasos a partir del paso
3
.
Con el botón puede borrar los ajustes. Para
con gurar los ajustes después de pulsar el
2
botón , repita los pasos desde el paso .
6
Una vez realizados los ajustes, pulse el
botón para guardarlos.
Al pulsar el botón , parpadea y
desaparecen las indicaciones en pantalla y
el aparato de aire acondicionado pasa al
modo de parada normal.
(Mientras parpadea, no se puede utilizar el
control remoto.)
32-ES
