De acordo com o esquema acima, para um correto funcionamento as secções dos cabos devem ser as adequadas em
função do comprimento do cabo. As secções e os comprimentos para uma linha com apenas um modulador instalado,
sem nenhum projetor, são os seguintes:
Para a linha onde os projetores estão instalados, as secções e os comprimentos são os seguintes:
1 projetor na linha
Linha projetor (m)
55 – 90
35 – 55
20 – 35
14 – 20
0 – 14
2 projetores na linha
Linha projetor (m)
25 – 45
18 - 25
10 - 18
7 - 10
0 - 7

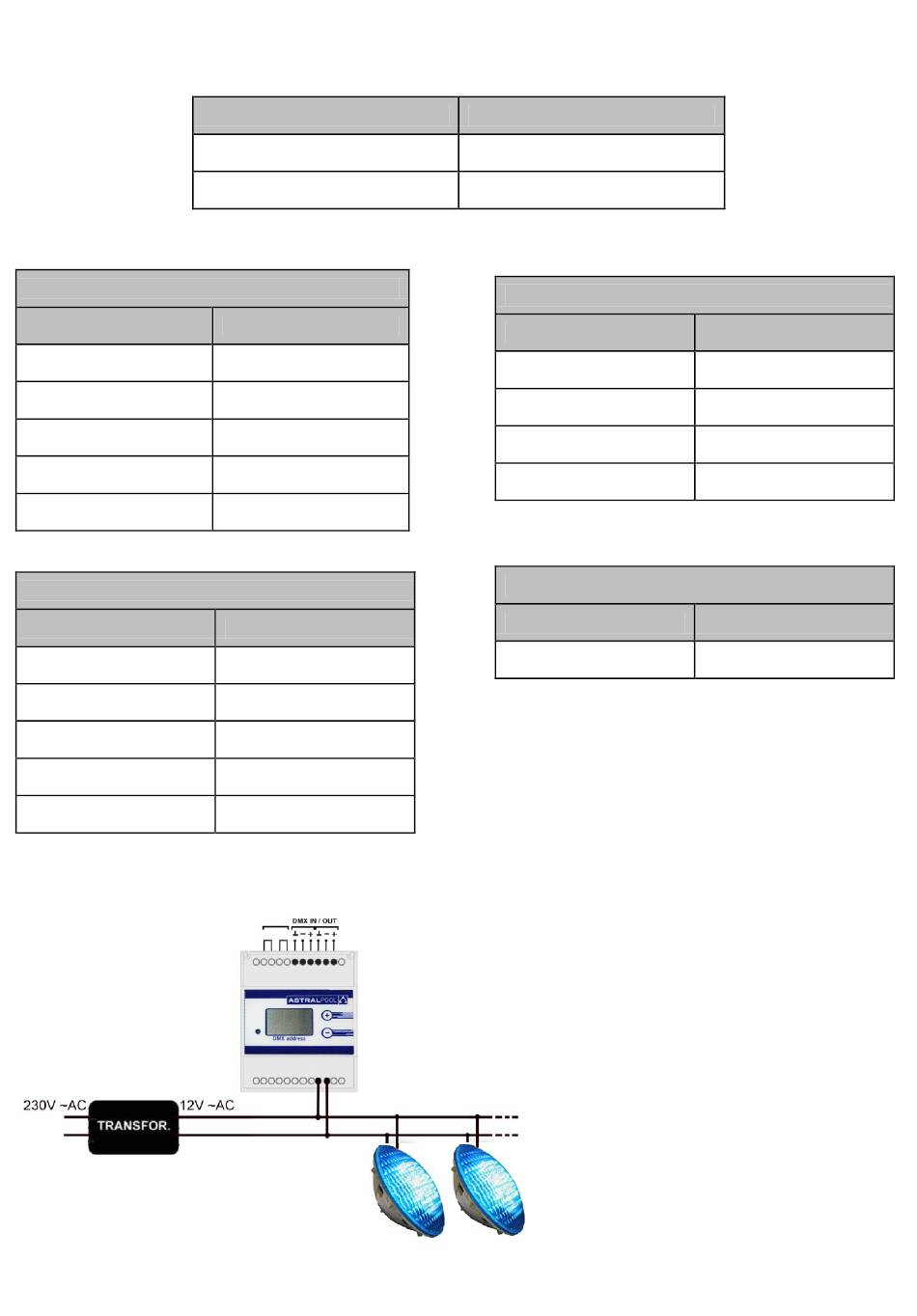

Numa mesma linha podem ser instalados um modulador e vários projetores:
Linha modulador (m)
150 - 300
0 - 150
Secção
10mm² Cu
6mm² Cu
4mm² Cu
2,5mm² Cu
1,5mm² Cu
Secção
10mm² Cu
6mm² Cu
4mm² Cu
2,5mm² Cu
1,5mm² Cu
Secção
2,5 mm 2 Cu
1,5 mm 2 Cu
5 projectores na linha
Linha projector (m)
10 - 18
7 - 10
4 - 7
0 - 4
10 projectores na linha
Linha projector (m)
0 - 9
Evite instalar as linhas de alimentação de
12V~AC das lâmpadas e dos moduladores
perto de possíveis interferências elétricas
de outros sinais.
30
Secção
10mm² Cu
6mm² Cu
4mm² Cu
2,5mm² Cu
Secção
10mm² Cu
