Un modulateur DMX (code 41107) vous permet de
contrôler 3 canaux correspondant aux couleurs rouge,
verte et bleue de tous les projecteurs raccordés à ce
modulateur DMX. De cette façon, vous pouvez obtenir
256 niveaux différents pour chaque couleur. En
mélangeant les trois couleurs, vous pouvez obtenir
plus de 16 millions de couleurs. Vous devez assigner
à chaque modulateur
déterminera les 3 canaux que celui-ci pourra
contrôler (voir Assignation d'adresse DMX).

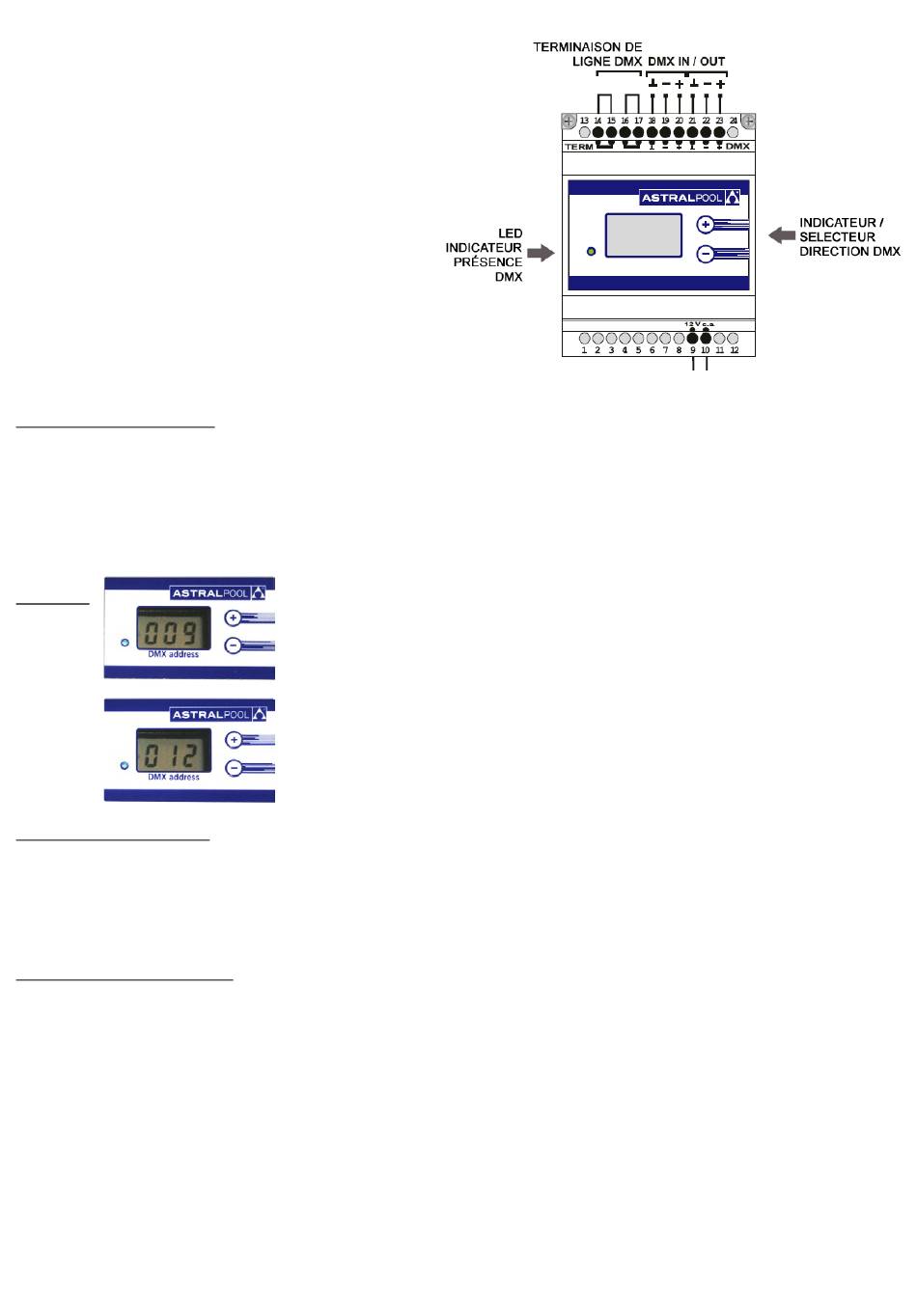

Entrée alimentation (12 V~AC)  Connexions 8 et 9
Entrée DMX : GND  Connexion 18
-  Connexion 19
+  Connexion 20
Sortie DMX : GND  Connexion 21
-  Connexion 22
+  Connexion 23
Assignation d'adresse DMX
Le modulateur utilise 3 canaux DMX: rouge, vert et bleu, l'écran du modulateur indique l'adresse correspondant à la
couleur rouge, l'adresse qui suit correspond au vert et le suivant au bleu. Si, par exemple dans l'affichage nous avons le
"009" Ceci indique que par les canaux 9, 10 et 11, nous allons contrôler les couleurs rouge, vert et bleu.
Les boutons + et - qui sont dans l'affichage sont utilisés pour sélectionner l'adresse DMX. Une fois l'adresse souhaitée
est sélectionné, sa mémorisation prend 3 secondes. Après cela, le modulateur sera déjà totalement opérationnel.
Exemple :
Terminaison de ligne DMX
Les équipes DMX sont connectées en série, dans la dernière borne de la ligne DMX, la terminaison de ligne doit être
activée. Sur les autres, la terminaison de ligne doit être désactivée.
En les modulateurs DMX, la terminaison de ligne s'active en associant les connexions 14 et 15 avec un câble et en
associant avec un autre câble les connexions 16 et 17.
Bus de communications DMX
Le signal DMX peut être affecté par des bruits électriques d'autres signaux. Il est recommandé d'installer le bus DMX
loin de câbles d'électricité et d'autres possibles interférences.
La longueur maximum du bus DMX est d'environ 100 m, bien qu'elle puisse varier en fonction des conditions de
chaque installation. Pour des conditions adverses, des longueurs plus grandes ou des déviations de la ligne, il faudra
installer des répéteurs (splitter) (code 41645).
Le signal DMX est transmis d'un appareil à l'autre par le biais d'une connexion du type "daisy chain", où les appareils
sont raccordés en chaîne. Le câble DMX avec le signal original sort d'un contrôleur DMX et est envoyé au premier
appareil de la liaison DMX. Du premier appareil, le signal va au suivant et ainsi de suite. Sur le dernier appareil se
termine la ligne DMX (voir le paragraphe antérieure). Les différents appareils peuvent être connectés à n'importe quel
point de la ligne indépendamment de l'adresse assignée.
Vous ne pouvez pas connecter plus d'un contrôleur DMX au même bus DMX.
Le câble utilisé doit être un câble approprié pour ce genre de signal : par tressage blindé avec impédance nominale de
120 ohms (80 – 150) et faible capacitance, d'une grosseur minimum équivalant à 24 AWG.
une adresse qui vous
Adresse de base = 9
Adresse de base = 12
Rouge : Canal 9
Verte : Canal 10
Bleue : Canal 11
Rouge : Canal 12
Verte : Canal 13
Bleue : Canal 14
10
12 V ~AC
