Ejemplo:
Terminación de línea DMX
Los equipos DMX se conectan en serie, en el último equipo de la línea DMX la terminación de línea tiene que estar
activada. En el resto, la terminación de línea tiene que estar desactivada.
En los moduladores DMX, la terminación de línea se activa punteando un cable entre los bornes 14 y 15 y otro entre
los bornes 16 y 17.
Bus de comunicaciones DMX
La señal DMX se puede ver afectada por ruidos eléctricos de otras señales. Es aconsejable instalar el bus DMX separado
de los cables de electricidad y otras posibles interferencias.
La máxima longitud del bus DMX está alrededor de los 100m aunque varía en función de las condiciones de cada
instalación. Para condiciones adversas, longitudes más grandes o bifurcaciones de la línea habrá que instalar
repetidores (splitter) (código 41645).
La señal DMX se transmite de equipo a equipo a través de una conexión de tipo "daisy chain", donde los equipos se
conectan en cadena. El cable DMX con la señal original sale de un controlador DMX y es enviada al primer equipo del
enlace DMX. Del primer equipo la señal va al siguiente y así sucesivamente. En el último equipo se termina la línea
DMX (ver apartado anterior). Los diferentes equipos se pueden conectar en cualquier punto de la línea
independientemente de la dirección asignada.
No se puede conectar más de un controlador DMX en el mismo bus DMX.
El cable usado tiene que ser el adecuado para este tipo de señal: par trenzado apantallado con impedancia nominal de
120 ohmios (80 – 150) y baja capacitancia, con un grosor mínimo equivalente a 24 AWG.
7. PROBLEMAS / SOLUCIONES
Problemas
El display que indica la dirección
DMX no se enciende.
No se enciende el LED verde en
el modulador DMX
Los proyectores cambian de color
o se apagan por momentos
En caso que el problema no sea resuelto con alguna de estas medidas póngase en contacto con el departamento
técnico de AstralPool.
8. ADVERTENCIAS DE SEGURIDAD:
• Se debe evitar entrar en contacto con la tensión eléctrica.
• Se deben respetar las normas vigentes para la prevención de accidentes.
• A tal respecto, se deben cumplir las normas IEC 364-7-702: INSTALACIONES ELÉCTRICAS EN EDIFICIOS.
INSTALACIONES ESPECIALES. PISCINAS.
• Cualquier operación de mantenimiento debe realizarse con el proyector desconectado de la red.
• No manipular con los pies mojados.
• La lámpara está diseñada PARA USAR ÚNICAMENTE SUMERGIDA EN AGUA y está concebida PARA FUNCIONAR
ÚNICAMENTE CON UN TRANSFORMADOR DE SEGURIDAD.

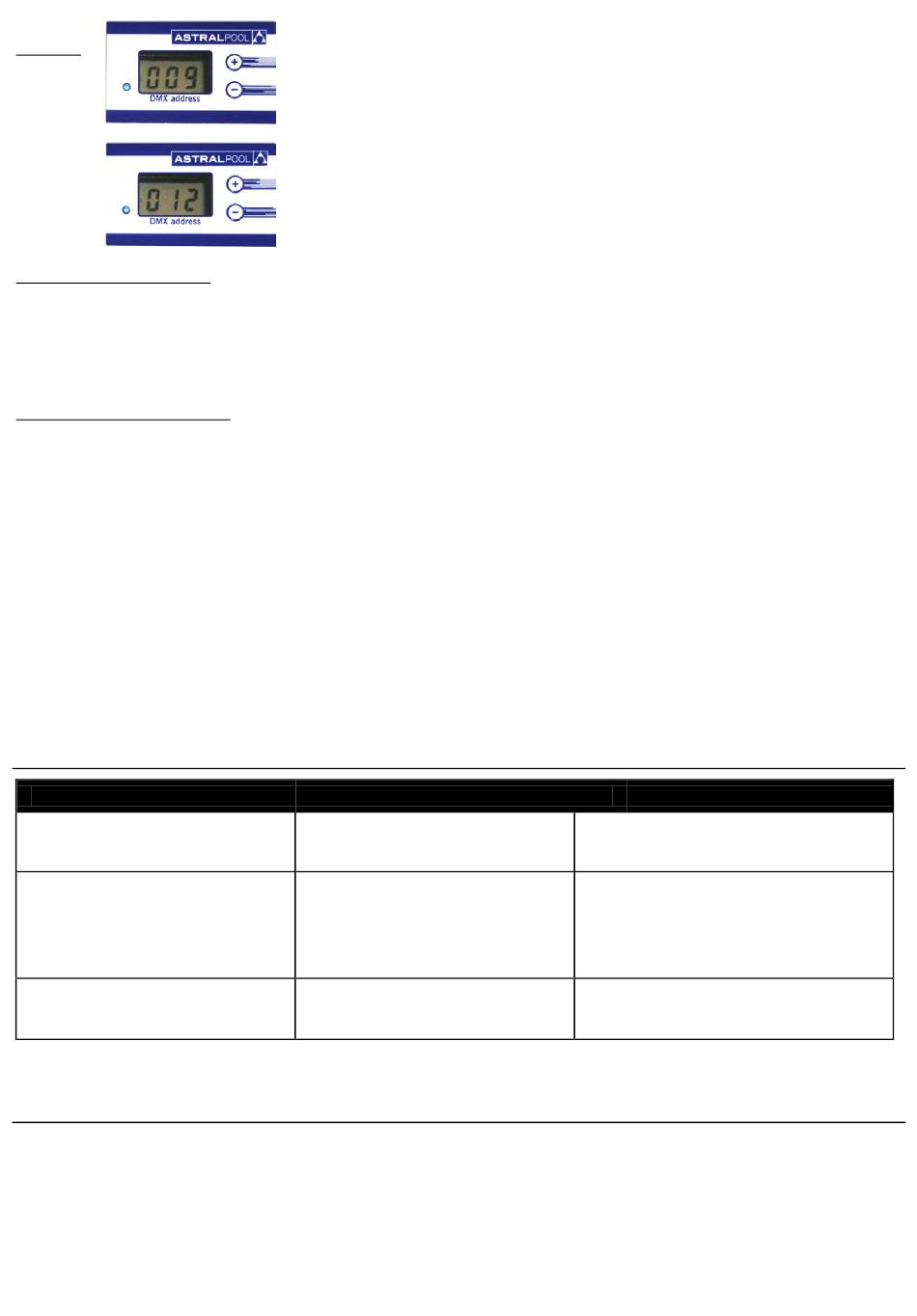

Dirección base = 9
Rojo :
Verde :
Azul :
Dirección base = 12
Rojo :
Verde :
Azul :
Causas habituales
No llega corriente al equipo
Señal DMX defectuosa
Alimentación defectuosa en los
proyectores o en el modulador
DMX
16
Canal 9
Canal 10
Canal 11
Canal 12
Canal 13
Canal 14
Revise la toma de red (230V~AC) y la
línea de alimentación de 12V~AC
Revise la instalación de la línea DMX.
Solamente el último equipo DMX del
bus de comunicaciones DMX tiene que
tener la terminación de línea activada
Revise
la
alimentación de los proyectores y el
modulador DMX
Soluciones
línea
de
12V~ac
de
