FONCTIONNEMENT

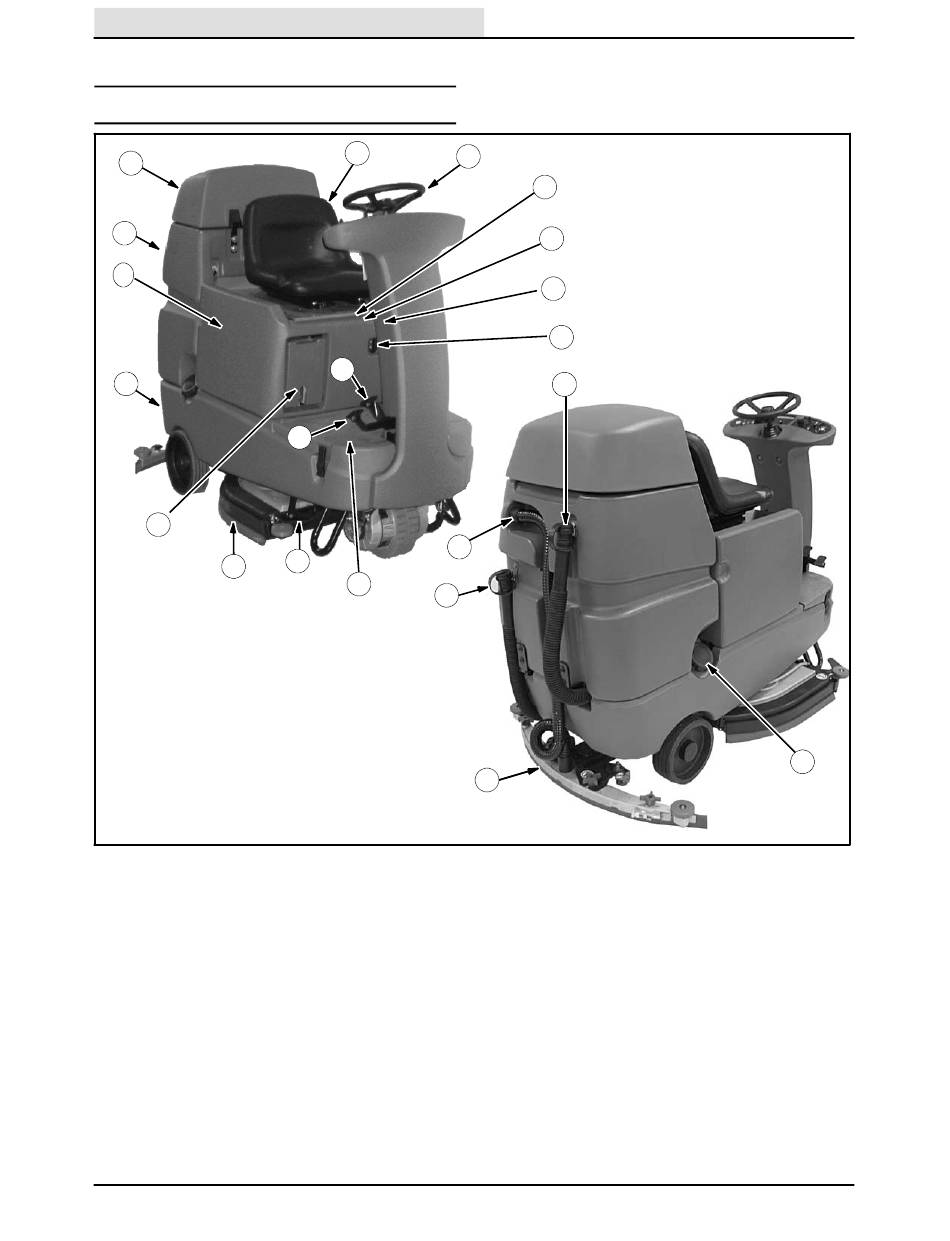

COMPOSANTS DE LA MACHINE

B
C
E
J
K
G
A. Tuyau de vidange du réservoir
de récupération
B. Couvercle du réservoir de récupération
C. Réservoir de récupération
D. Siège de l'opérateur
E. Batteries
F. Racloir arrière
G. Racloir latéral
H. Tête de brossage
I. Volant
J. Réservoir de solution
K. Boîte à outils ou compartiment
K. Module de système ec- H2O (option)
6
FONCTIONNEMENT
D
I
U
T
N
H
O
M
P
Q
R
S
A
F
L. Bouchon de remplissage du réservoir
de solution
M. Tuyau de vidange du réservoir de solution
N. Tuyau du racloir
O. Couvercle du réservoir de solution avant
P. Compteur horaire
Q. Coupe- circuit
R. Fusible 100 A
S. Connecteur de chargement des batteries
T. Pédale de propulsion
U. Pédale de frein
Speed Scrub Rider 331143 (02- 09)
L
