3.2 Connecter le contrôleur
3.2.1.1
Connecter le Touch Control
￭￭￭￭￭￭￭￭
10
REMARQUE
La fiche est protégée de tout retrait involontaire du câble à l'aide d'une
protection de traction. Pour retirer la fiche, retirer tout d'abord la douille
extérieure de la fiche signalée par des flèches.
Connecter le Touch Control en procédant comme suit :
1
Connecter la fiche du câble de connexion du Touch Control sur la
￭
prise Controller.

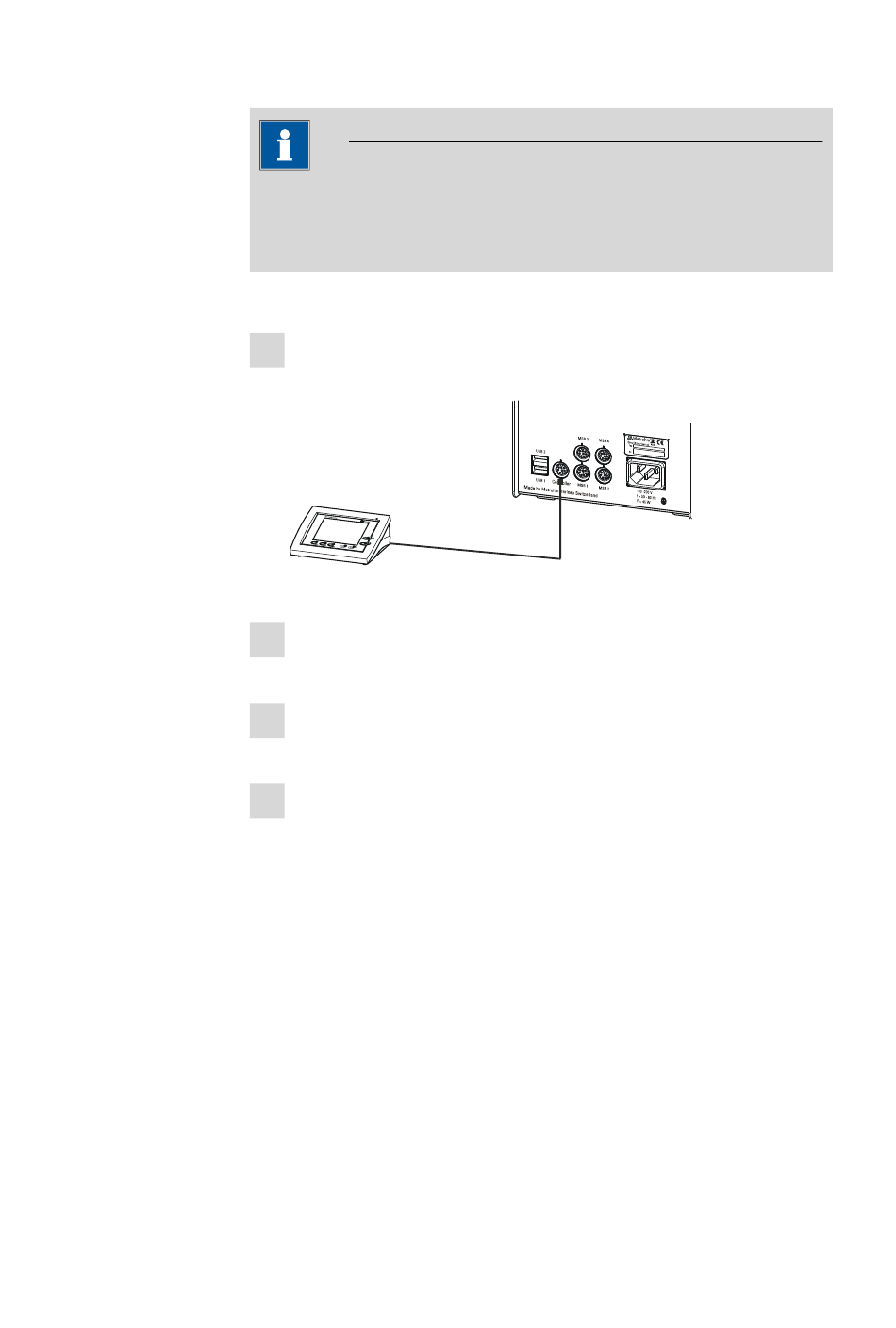

Figure 4
Connecter le Touch Control
2
Connecter des appareils MSB (voir Chapitre 3.3, page 14).
￭
Connecter des appareils USB (voir Chapitre 3.4, page 18).
￭
3
Connecter le Conductivity Module au secteur (voir Chapitre 3.2.1,
￭
page 9).
4
Mettre le Touch Control sous tension.
￭
L'alimentation électrique du Touch Control est assurée par le Conduc-
tivity Module. Lors de l'allumage, des tests de fonctionnement sont
effectués automatiquement sur ces deux appareils. La lampe témoin
On sur la face avant du Conductivity Module s'allume lorsque le test
de fonctionnement est terminé et que l'appareil est prêt à fonction-
ner.
￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭
856 Conductivity Module
