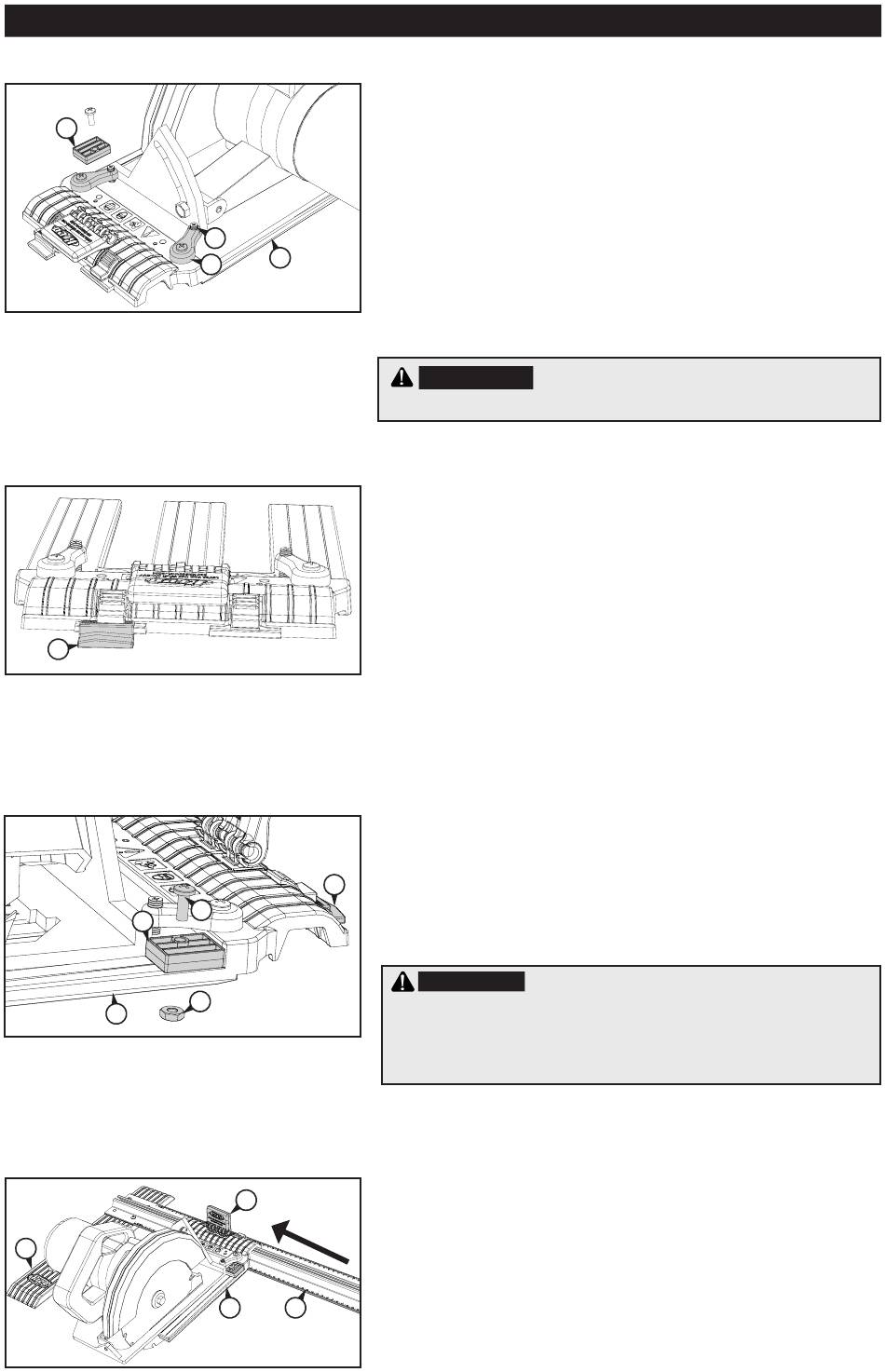

Paso 3: Monte la sierra circular en la pieza deslizante
H
Paso 4: Compruebe la posición del cursor
K
Paso 5: Vuelva a instalar el tope de indexación
H
E
Paso 6: Deslice la pieza deslizante por el raíl
A
F
E
G
K
I
J
M
E C
Montaje
Desmonte el tope de indexación (H) de la pieza deslizante (E). Afloje los
tornillos de tope (F) de las abrazaderas de la placa de la base (G) y de-
slice la placa de la base de la sierra por debajo de ellas. Coloque la sierra
en la pieza deslizante con la parte frontal de la placa de la base de la si-
erra contra el desnivel de la parte frontal de la pieza deslizante. Para las
sierras que tengan la hoja en el extremo izquierdo del motor, centre la hoja
en la ranura de la pieza deslizante izquierda. Para las sierras que tengan
la hoja en el extremo derecho del motor, centre la hoja en la ranura de
la de base de sierra, hay dos orificios para cada abrazadera de la placa
de la base a la pieza deslizante. Para obtener la sujeción más segura,
escoja los orificios que brinden el mayor espaciamiento que su sierra per-
mita. Las abrazaderas se pueden orientar con ángulo. Apriete los tornillos
de tope en la placa de la base de la sierra para sujetar la sierra de forma
segura, pero no los apriete demasiado. Asegúrese de que el protector de
la hoja de la sierra funcione libremente.
ADVERTENCIA
Desconecte la sierra de la alimentación antes
de montarla en la pieza deslizante.
Hay dos posiciones en la pieza deslizante para el cursor (K) que
corresponden a las dos ranuras de la misma. Coloque el cursor en
la manija en frente de la hoja de la sierra. Para cambiar la posición
del cursor, presione el bloqueo de la manija, deslice el cursor hasta
sacarlo de la manija y vuelva a instalarlo en la otra manija.
El tope de indexación (H) le permite retirar la sierra del conjunto de
la pieza deslizante y después volver a montarla exactamente en la
misma posición. Coloque el tope de indexación contra la base de la
sierra al mismo lado que el cursor (K) y fíjelo a la pieza deslizante
(E) con el tornillo mecanizado (I) y la tuerca (J). Para conseguir la
máxima flexibilidad de colocación, la pieza deslizante está ranurada
y el tope de indexación tiene una capacidad de rotación de 180°.
El conjunto de la pieza deslizante está equipado
ATENCIÓN
con características que son funcionales con la familia de productos Kreg
Accu-Cut™. Los pasos adicionales, que se describen en los manuales
de los productos Accu-Cut™, son necesarios para calibrar la pieza
deslizante para usarla en los productos Accu-Cut.
Con la sierra fijada con bridas a la pieza deslizante (E), levante la
empuñadura (M) hasta la posición vertical y deslice la pieza desli-
zante en el raíl (C), insertando la cuña (L) en el canal del raíl. La si-
erra y la guía de bordeado (A) deberían prolongarse desde el mismo
extremo del raíl.
®
