Kreg Rip-Cut KMA2685-INT Guide D'utilisation page 10

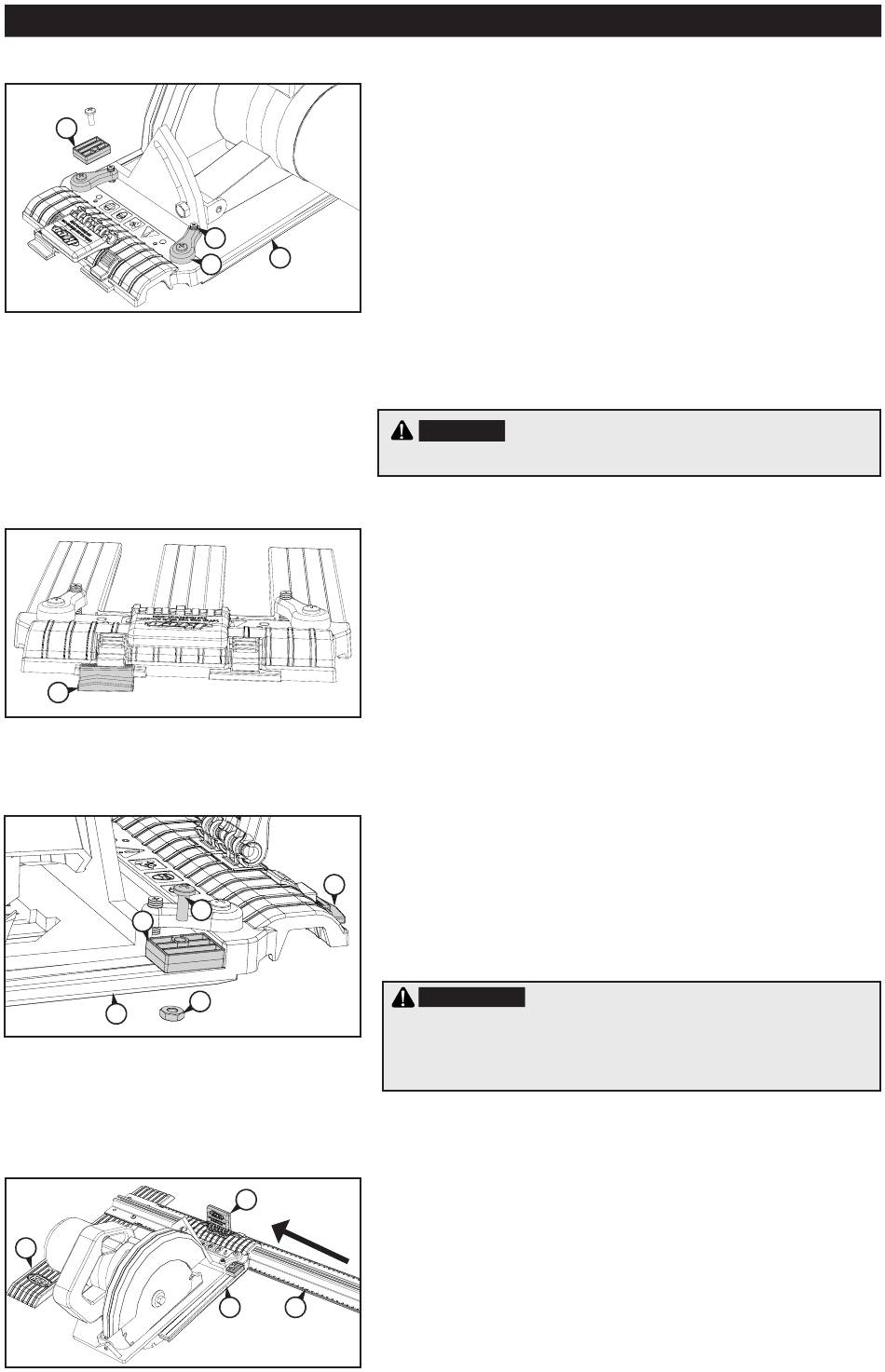

Schritt 3: Montieren Sie die Kreissäge auf dem Schlitten
H
Schritt 4: Überprüfen Sie die Position des Positionsmarkers
K
Schritt 5: Bringen Sie den Indexierungsanschlag erneut an
H
E
Schritt 6: Schieben Sie den Schlitten auf die Schiene
A
F
E
G
K
I
J
M
E
C
Montage
Nehmen Sie den Indexierungsanschlag (H) vom Schlitten (E) ab.
Lockern Sie die Stellschrauben (F) in den Grundplattenklammern (G)
und schieben Sie die Grundplatte der Säge darunter. Positionieren
Sie die Säge auf dem Schlitten, wobei die Vorderseite der Sägegrund-
platte auf der Stufe an der Vorderseite des Schlittens sein sollte. Ze-
ntrieren Sie Sägen, die das Sägeblatt auf der linken Seite des Motors
haben, im linken Schlittenspalt. Zentrieren Sie Sägen, die das Sägeb-
latt auf der rechten Seite des Motors haben, im rechten Schlittenspalt.
Um für verschiedene Sägegrundplatten anpassbar zu sein, sind je
zwei Löcher zum Befestigen der Grundplattenklammern am Schlitten
zu finden. Damit die Klemmung sicher ist, wählen sie die Löcher, die
so weit wie möglich von einander entfernt sind, wie die Säge es er-
laubt. Die Klammern können schräg ausgerichtet sein. Befestigen Sie
die Stellschrauben so an der Sägegrundplatte, dass die Säge sicher
befestigt ist, doch ziehen Sie die Schrauben nicht zu fest an. Stellen
Sie sicher, dass der Sägeblattschutz frei beweglich ist.
WARNUNG
Bevor Sie die Säge auf den Schlitten montieren, tren-
nen Sie sie von der Stromversorgung.
Auf dem Schlitten sind zwei Positionen des Positionsmarkers (K)
möglich, die mit den Schlittenspalten korrespondieren. Positionieren
Sie den Positionsmarker in der Halterung vor dem Sägeblatt. Um die
Seite des Positionsmarkers zu ändern, drücken Sie auf den Halter-
ungsverschluss, schieben Sie den Positionsmarker aus der Halter-
ung heraus, und bringen Sie ihn in der anderen Halterung an.
Der Indexierungsanschlag (H) erlaubt es Ihnen, die Säge von der
Schlittenvorrichtung abzunehmen und dann wieder in genau der
selben Position zu montieren. Positionieren Sie den Indexierung-
sanschlag an jener Seite der Sägegrundplatte, auf der auch der
Positionsmarker (K) ist, und befestigen Sie ihn am Schlitten (E) mit
der Maschinenschraube (I) und Mutter (J). Für maximale Positions-
flexibilität, ist der Schlitten mit eine Vertiefungen versehen und der
Indexierungsanschlag rotiert um 180 °.
Die Schlittenvorrichtung ist mit Funktionalitäten
ACHTUNG
ausgestattet, die mit der Produktreihe
Zusätzliche Schritte, die in den Accu-Cut™ Produkthandbüchern zu
finden sind, sind notwendig, um den Schlitten für die Benutzung auf
Accu-Cut-Produkten auszurichten.
Mit der Säge am Schlitten (E) befestigt, heben Sie die Klappe (M) in
die senkrechte Position an, und schieben Sie den Schlitten so in die
Schiene (C), dass der Keil (L) in den Schienenkanal eingesetzt ist.
Die Säge und die Kantenführung (A) sollten von der selben Seite der
Schiene ausgehen.
Accu-Cut™ kompatibel sind.
®
