Câblage
12
Seuls des appareils certifiés (disponibles en option) peuvent être raccordés en zone Ex
‣
Tenir compte des instructions et des schémas de raccordement des documentations Ex
spécifiques complémentaires au présent manuel de mise en service.
AVIS
Risque d'endommager l'appareil en cas d'intensité trop élevée
‣
L' a ppareil doit être alimenté uniquement par un bloc d' a limentation doté d' u n circuit à
énergie limitée, conformément à la norme UL/EN/IEC 61010-1, section 9.4 et aux
exigences du tableau 18.
‣
Ne pas utiliser l' a ppareil à une source de tension sans limitation de courant, mais
uniquement dans la boucle de courant avec un transmetteur.
• Boîtier encastrable :
Les bornes se trouvent à l' a rrière du boîtier.
• Boîtier de terrain :
Les bornes se trouvent à l' i ntérieur du boîtier. L' a ppareil dispose de deux entrées de câble
M16. Pour réaliser le câblage, il faut ouvrir le boîtier.

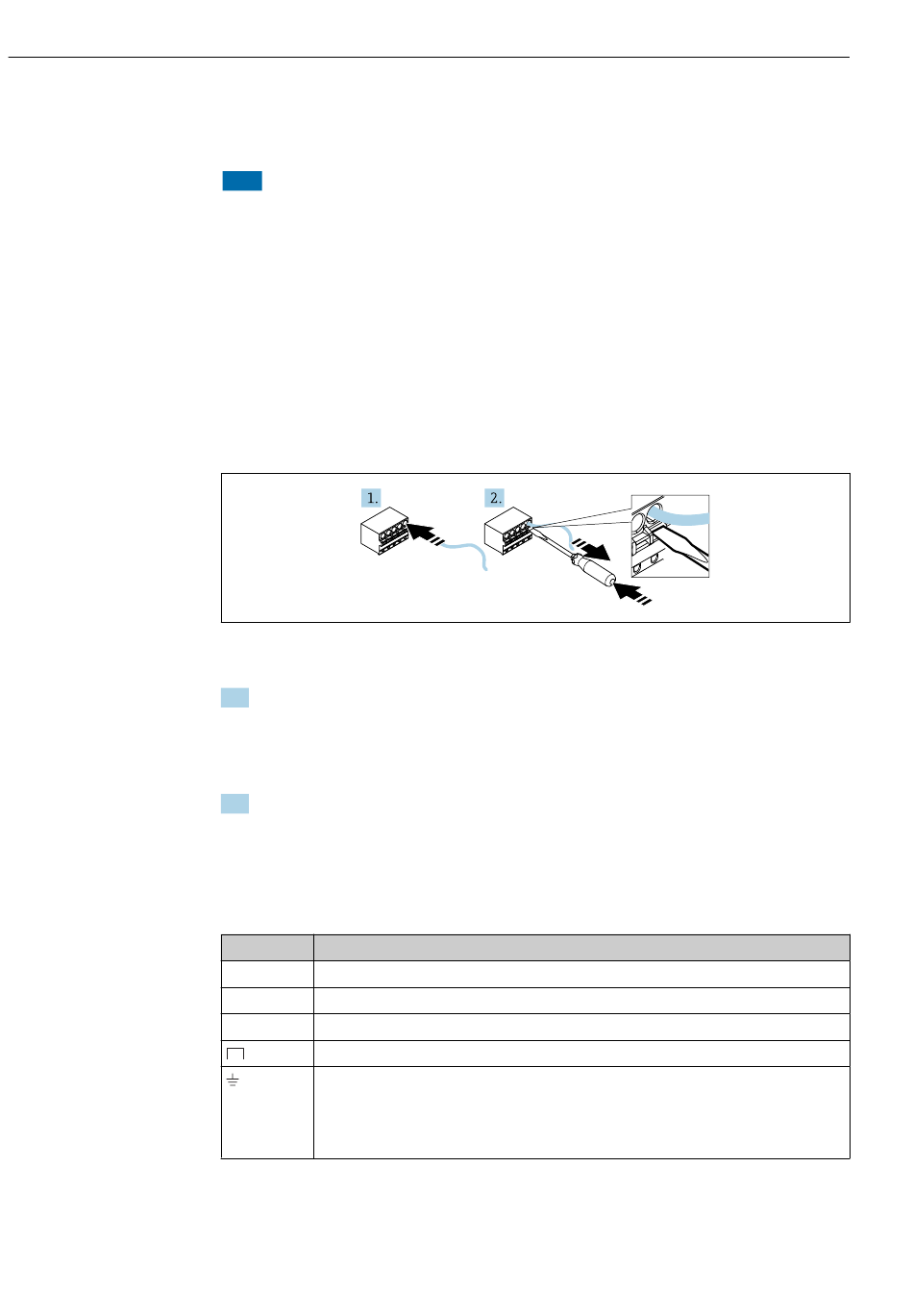

Manipulation des bornes à ressort
 4 Manipulation des bornes à ressort
1. En cas d' u tilisation de câbles rigides ou de câbles souples avec extrémité
préconfectionnée, insérer uniquement le câble dans la borne à raccorder. Aucun outil
n' e st nécessaire. En cas d' u tilisation de câbles souples sans extrémité
préconfectionnée, le mécanisme de ressort doit être actionné, tel qu' i llustré dans
l' é tape 2.
2. Pour déconnecter le câble, il faut utiliser un tournevis ou un autre outil adapté pour
enfoncer complètement le mécanisme du ressort et retirer le câble.
5.1 Câblage en bref
Borne Description
+ Raccordement positif, mesure du courant
- Raccordement négatif, mesure du courant (sans rétroéclairage)
LED Raccordement négatif, mesure du courant (avec rétroéclairage)
Bornes auxiliaires (raccordées électriquement en interne)
Terre fonctionnelle :
• Appareil encastré :
Borne de raccordement à l' a rrière de l' a ppareil
• Appareil de terrain :
Borne de raccordement dans le boîtier
RIA15
A0020848
