Câblage
16
5.3
Introduction du câble, boîtier de terrain
1.
TX20
3.
5

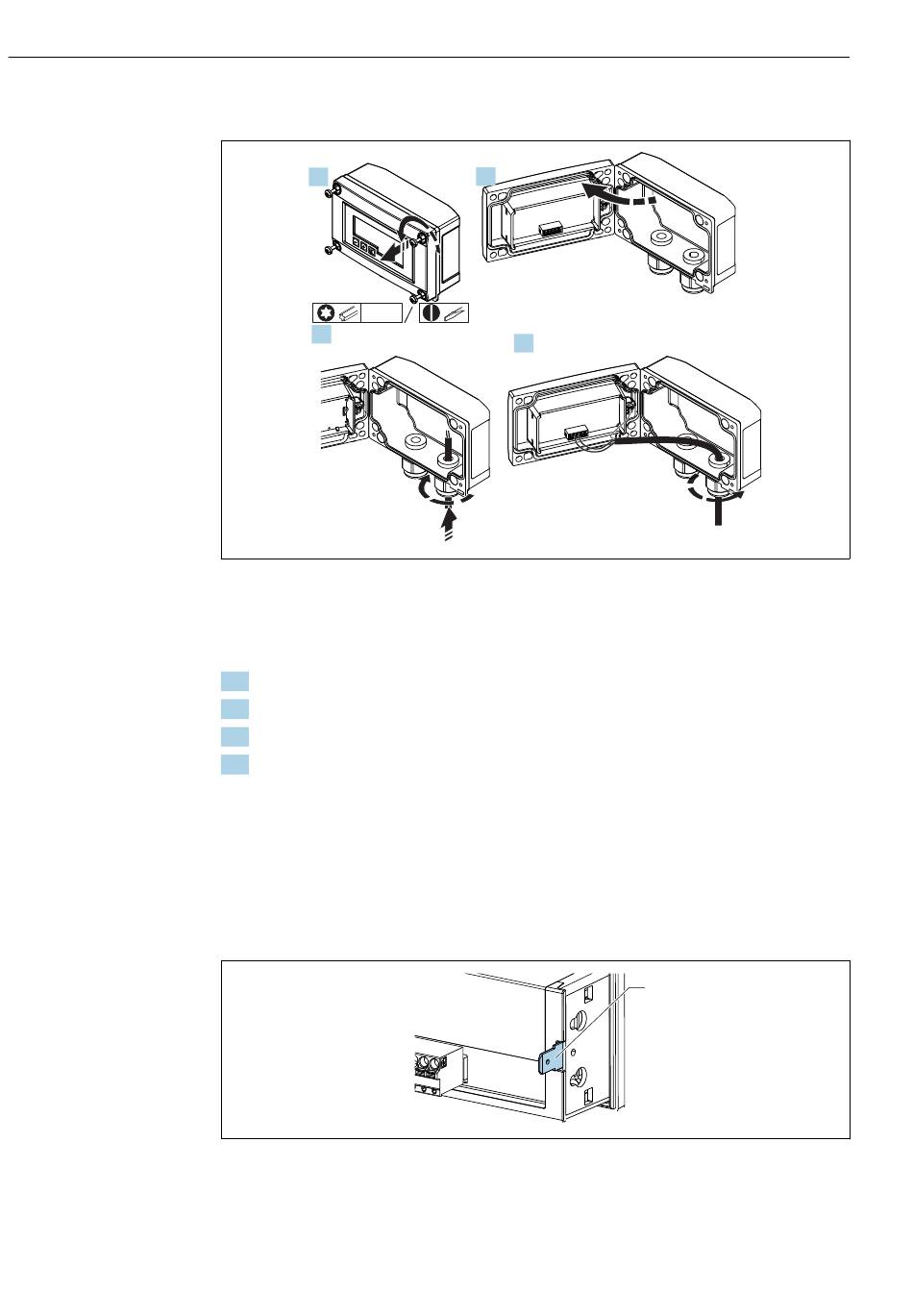

Introduction du câble, boîtier de terrain
Introduction du câble, boîtier de terrain, raccordement sans alimentation de transmetteur
(exemple)
1. Dévisser les vis de boîtier.
2. Ouvrir le boîtier.
3. Ouvrir le presse-étoupe (M16) et introduire le câble.
4. Raccorder le câble avec la terre fonctionnelle et fermer le presse-étoupe.
5.4
Raccordement à la terre fonctionnelle
5.4.1
Appareil encastrable
Pour des raisons de CEM, la terre fonctionnelle doit toujours être raccordée. Si l' a ppareil est
utilisé en zone Ex (avec agrément Ex en option), le raccordement est obligatoire.
6
Borne de terre fonctionnelle à l' a ppareil encastrable
2.
4.
1
RIA15
A0017830
A0018894
