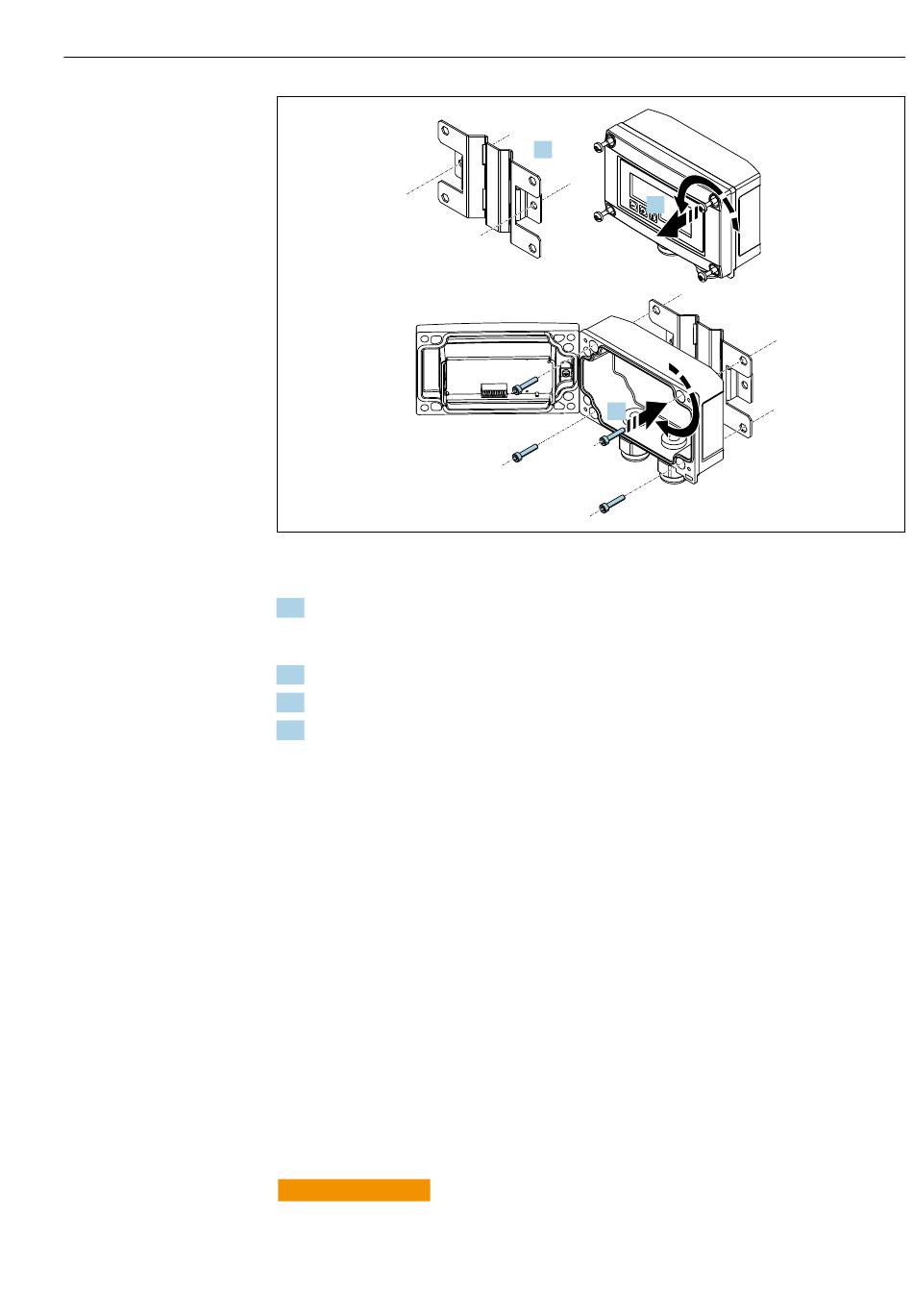

Montage mural de l' a fficheur de process

1. Utiliser la plaque de montage comme gabarit pour les 2 perçages de 6 mm (0,24 in),

espacés de 82 mm (3,23 in), puis fixer la plaque au mur à l' a ide de 2 vis (non

fournies).

2. Ouvrir le boîtier.

3. Fixer l' a fficheur à la plaque de montage avec les 4 vis fournies.

4. Fermer le couvercle et serrer les vis.

4.3

Contrôle de l'installation

4.3.1

Afficheur en boîtier encastrable

• Le joint est-il intact ?

• Les clips de montage sont-ils fermement fixés au boîtier de l' a ppareil ?

• Les tiges filetées sont-elles serrées ?

• L' a ppareil est-il positionné au milieu de la découpe d' a rmoire ?

4.3.2

Afficheur en boîtier de terrain

• Le joint est-il intact ?

• Le boîtier est-il fermement vissé sur la plaque de montage ?

• Le support de montage est-il fermement fixé au mur / à la conduite ?

• Les vis du boîtier sont-elles fermement serrées ?

Câblage

AVERTISSEMENT

Danger ! Tension électrique

‣

Le câblage ne doit être réalisé que lorsque l' a ppareil est hors tension.

Câblage

A0017803
