INSTALLATION ET ENTRETIEN
※

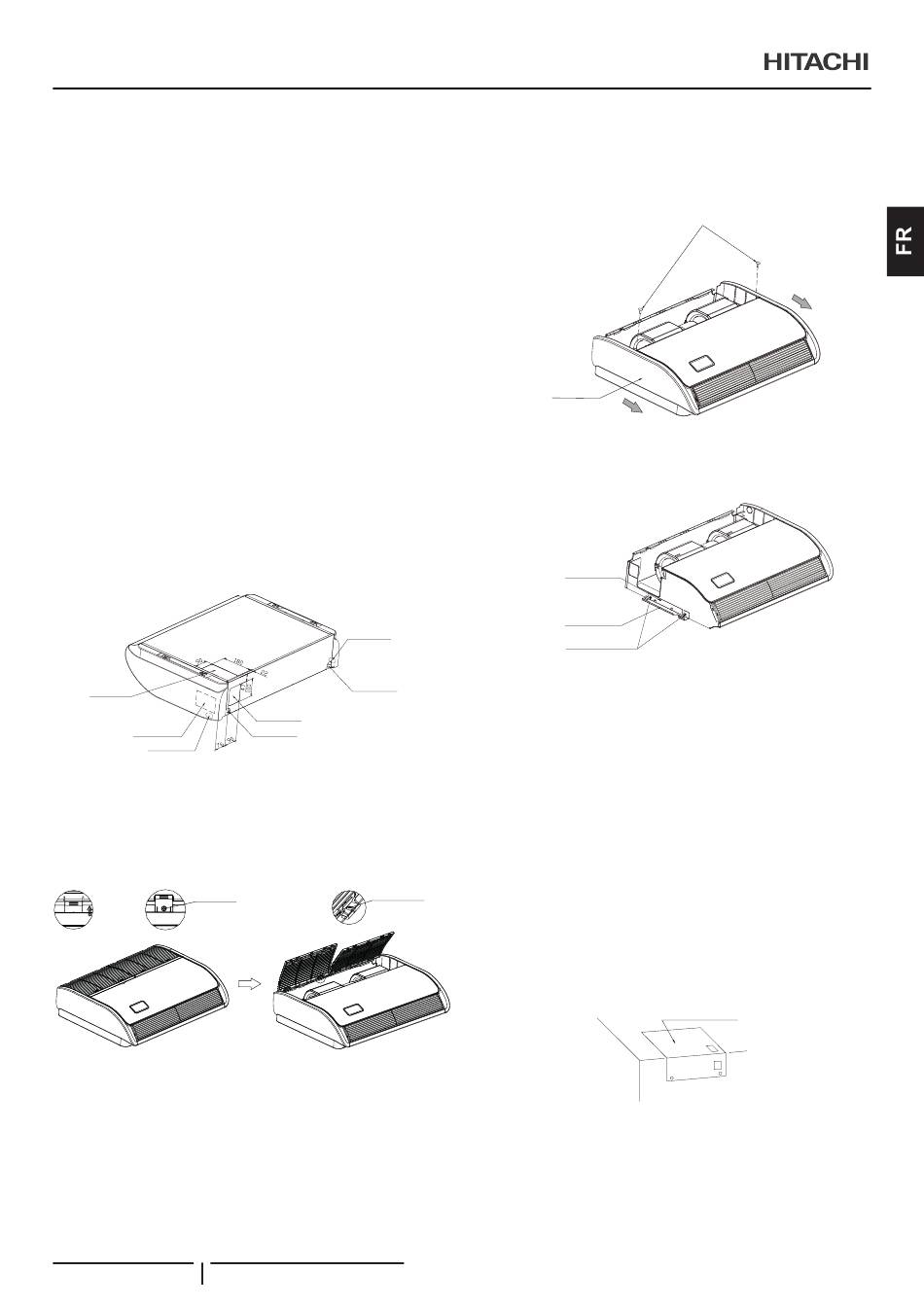

Trois directions de sortie de tuyaux sont disponibles.
※
Les tuyaux peuvent être sortis dans trois directions (vers
l'arrière, vers la droite, vers le haut). (Voir la figure 3.3.3).
Réalisez les ouvertures à l'aide de tenailles ou de pinces à bec fin.
Réalisez les ouvertures pour les tuyaux en suivant le tracé de
coupe du panneau arrière.
Coupez le panneau supérieure en vous alignant sur la position
de la tuyauterie.
Pour faire sortir le tuyau sur le côté droit, réalisez l'ouverture en
suivant la rainure dans le panneau latéral.
Une fois les tuyaux et les câbles installés, scellez les espaces
autour des tuyaux et câbles à l'aide de mastic pour éviter la
pénétration de la poussière.
Assurez-vous de mettre en place les panneaux arrière et
supérieur pour protéger l'intérieur de l'unité contre la poussière
et éviter que les bords tranchants ne puissent endommager les
câbles.
Si la sortie se fait sur le côté droit, veillez à éliminer les
ébavures ou les bords tranchants résultant de la coupe de
l'ouverture.
Sortie en haut
Sortie à droite
Sortie évacuation
(à droite)
Figure 3.3.3
3.3.3 Préparation de l'installation de l'unité
1 Retirez la grille de retour d'air.
Dégagez les butées des attaches (4), puis retirez les vis.
Vis*4
Figure 3.3.4
15
HO2019291HA
(Unité : mm)
Sortie d'évacuation
(à gauche)
Sortie évacuation
(arrière gauche)
Sortie arrière
Sortie évacuation
(arrière droite)
Vis*(4 ~ 6)
2 Retirez le panneau latéral.
Dévissez les vis, puis dégagez le panneau latéral en le
faisant glisser dans la direction indiquée par la flèche.
(1 sur le côté gauche et sur le côté droit) (M4)
Panneau latéral
Figure 3.3.5
3 Retirez la plaque de suspension.
Dévissez les vis, puis les boulons de fixation.
Vis plaque de
suspension (M5)
Plaque de suspension
Boulons de fixation plaque
de suspension (M8)
Figure 3.3.6 Tiges de suspension et écrous
3.3.4 Installation de l'unité intérieure
Installation au plafond
1 Choisissez l'emplacement des tiges de suspension ainsi que
l'emplacement de l'ouverture de sortie du tuyau.
i. Utilisez comme référence le gabarit papier fourni,
puis réalisez les ouvertures pour les tiges de
suspension et le tuyau.
REMARQUE :
Choisissez l'emplacement en vous basant sur les mesures directes.
ii. Une fois que vous avez tracé correctement
l'emplacement, vous pouvez retirer le gabarit papier.
2 Installez les tiges de suspension.
Plafond
Figure 3.3.7
Vis panneau latéral
Gabarit
Mur
