Renfert SILENT powerCAM TC Mode D'emploi page 21

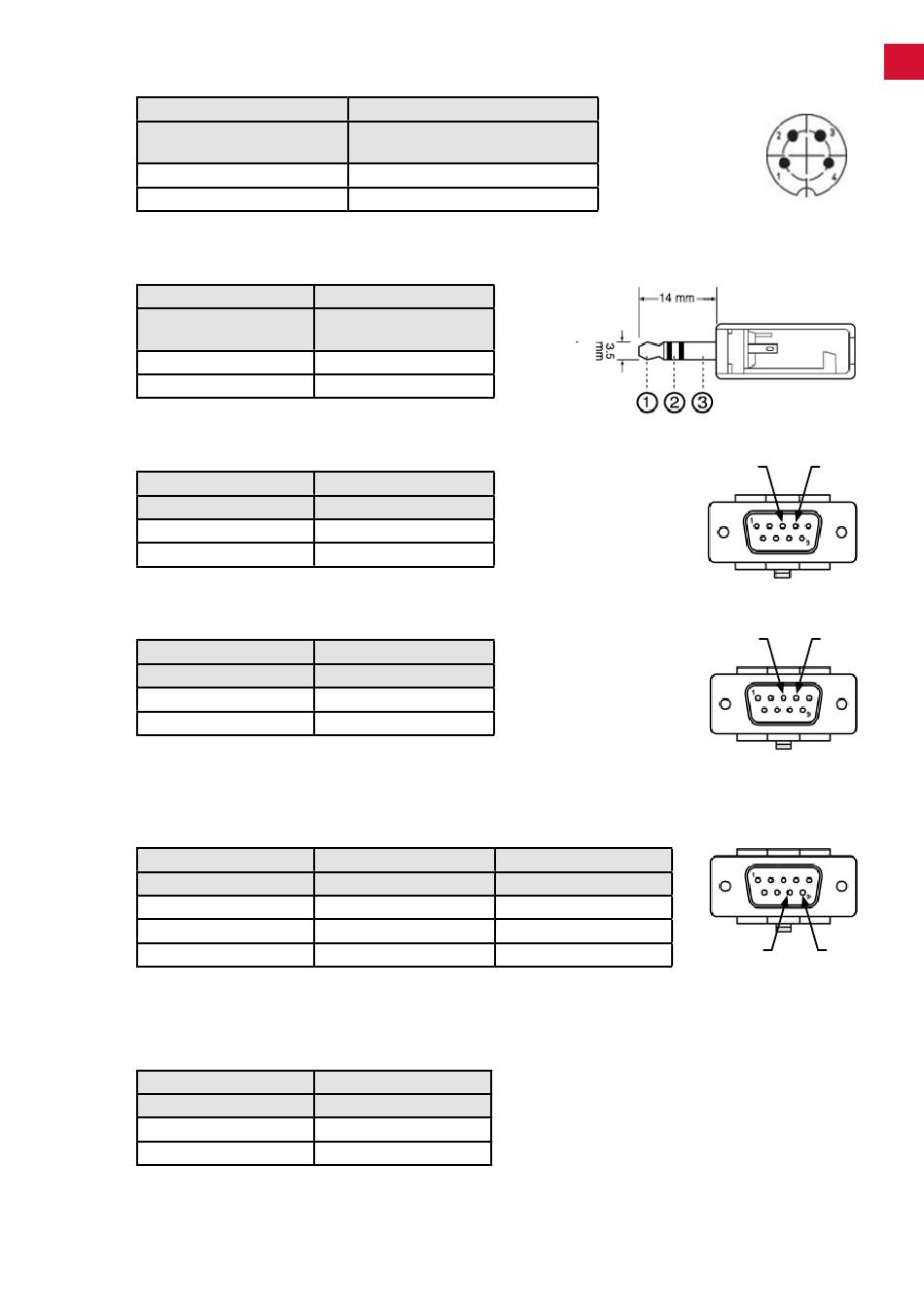

9.3 Steckerbelegung Schnittstellenkabel
Schnittstellenkabel Typ A:
Absaugung
RJ 45 Stecker
Pin 8
Pin 7
Schnittstellenkabel Typ B:
Absaugung
RJ 45 Stecker
Pin 8
Pin 7
Schnittstellenkabel Typ C:
Absaugung
RJ 45 Stecker
Pin 8
Pin 7
Schnittstellenkabel Typ D:
Absaugung
RJ 45 Stecker
Pin 8
Pin 7
Schnittstellenkabel Typ E:
Zu verwenden, wenn die CAM-Anlage nur einen potentialfreien Kontakt
zwischen Pin 8 und 9 zur Verfügung stellt�
Absaugung
RJ 45 Stecker
----
Pin 8
Pin 7
Schnittstellenkabel Typ F:
Zu verwenden, wenn die CAM-Anlage nur Netzspannung
zur Steuerung der Absaugung zur Verfügung stellt�
Absaugung
RJ 45 Stecker
Pin 8
Pin 7
CAM-Anlage
Lumberg SV40
(mit Schraubverschluss)
Pin 1 (+)
Pin 4 (-)
CAM-Anlage
Stereo Klinke
3,5 mm
Pin 1 (+)
Pin 2 (-)
CAM-Anlage
9 Pin D-Sub
Pin 4 (+)
Pin 3 (-)
CAM-Anlage
9 Pin D-Sub
Pin 3 (+)
Pin 4 (-)
CAM-Anlage
9 Pin D-Sub
Pin 9
Pin 8
----
Netzteil
24 V
GND
- 15 -
Rückseite
Netzteil
24 V
----
GND
de
3 4
3 4
8 9
