Руководство по установке и эксплуатации

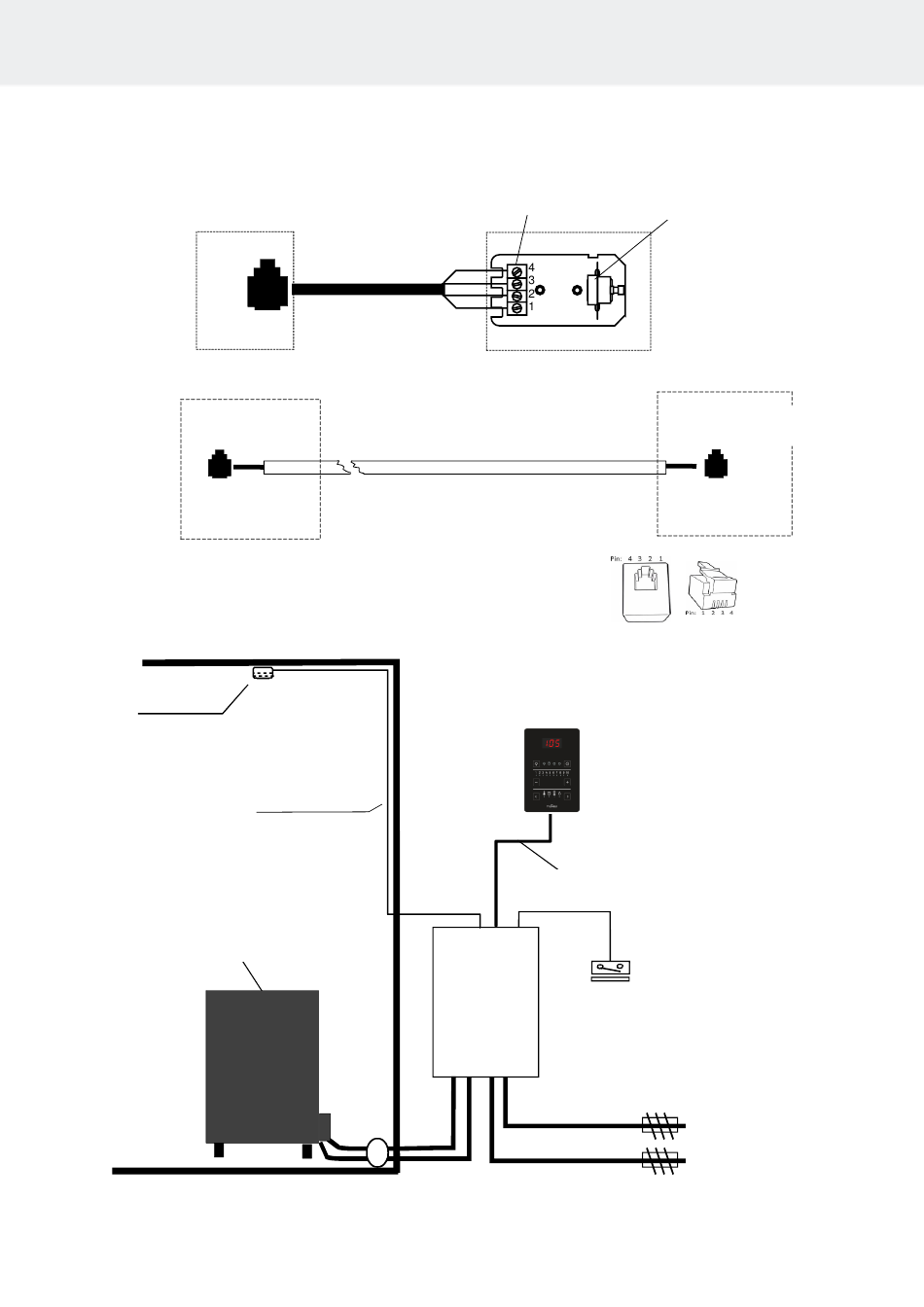

2.12. Принципиальная схема с пультом
Кожух контактора
WE - 50
OLEA 103
Кожух контактора
WE - 50
OLEA 103
Датчик
OLET 31
Силикон 4x0,25 mm²
Нагреватель для сауны
Рис 4 Принципиальная схема соединений
MAGMA
Соединитель
кабель
1 синий
2 белых
3 Красный
4 Желтый
1 Желтый
2 Зеленый
3 Красный
4 Черный
Расположение выводов разъема RJ10 печатной платы
Кожух
контактора
WE - 50
а также
SKLA
Ограничитель
Панель управления
Pure
ПРИМЕЧАНИЕ.
См. более подробные
инструкции по установке
в инструкциях по эксплуатации
центра управления
LiYY 4 x 0,15 mm²
Дверной
выключатель
Вход
400V – 415V 3N~
230V 3~
8
Панель управления
Pure
