2.12. Schéma de principe
Box contacteur WE - 50
OLEA 103
Box contacteur
WE - 50
OLEA 103
Capteur OLET 31
Chauffe-sauna

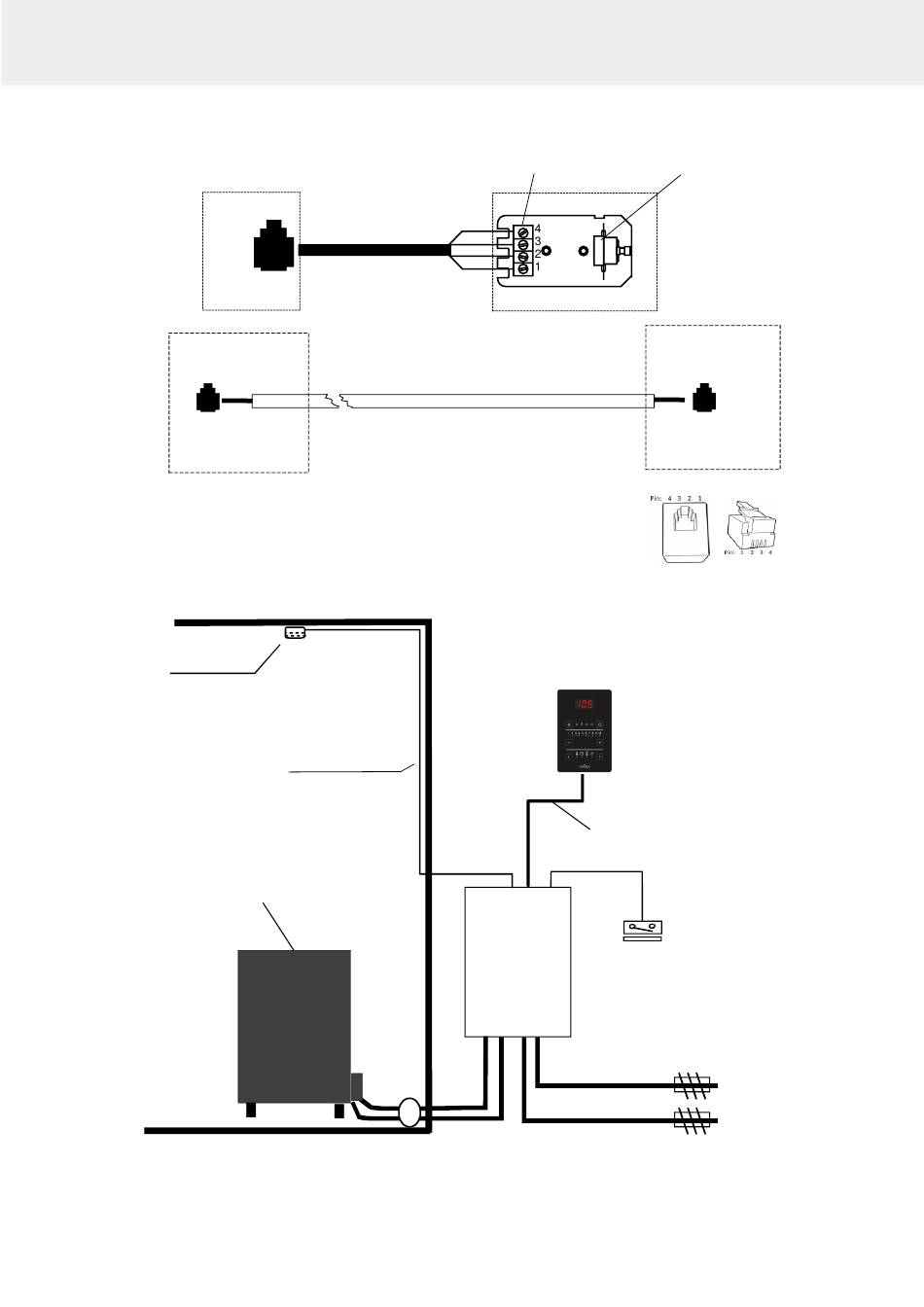

Figure 4 Schéma de principe des raccordements
MAGMA et SKLA
Bloc de jonction multivoies
Câble du capteur
1. Bleu
2. Blanc
3. Rouge
4. Jaune
1. Jaune
2. Vert
3. Rouge
4. Noir
Silicone 4 x 0.25
Capteur OLET 31
Disposition des broches sur un
connecteur pour circuit imprimé RJ10
Control panel
Pure
REMARQUE !
Consulter les
instructions d'installation
détaillées
dans le manuel d'utilisation du
panneau de commande.
LiYY 4 x 0.25
Box contacteur
WE - 50
Câble d'alimentation
400V – 415 V 3N~
230 V 3~
Butée d'arrêt
Panneau Pure
Interrupteur de porte
8
