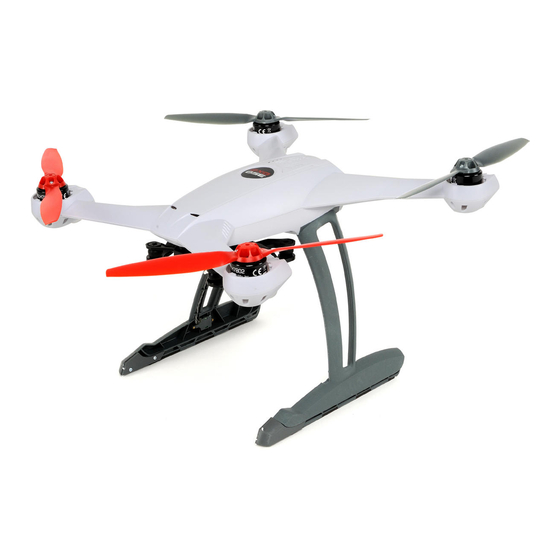

- Page 1 ® Manuel d’utilisation...
-
Page 2: Signifi Cation De Certains Termes Spécifi Ques
AVERTISSEMENT CONTRE LES PRODUITS CONTREFAITS : Si vous devez remplacer un élément Spektrum équipant un produit Horizon Hobby, veuillez toujours vous le procurer chez Horizon Hobby ou un chez un revendeur agréé afi n d’être sûr d’obtenir un produit Spektrum original de haute qualité. -
Page 3: Table Des Matières
® ® Table des matières Eléments inclus ....................4 Alertes sonores et codes de clignotement ............10 Avertissements relatifs à la charge ..............4 La fonction GPS du 350 QX2 ................12 Coupure basse tension (LVC) ................4 Directives de vol et avertissements ..............13 Charge de la batterie ..................5 Préparation au vol du 350 QX2 .................13 Tableau de confi... -
Page 4: Eléments Inclus
Éléments inclus • Blade 350 QX2 AP • Batterie Li-Po 3S 3000mA 20C • Chargeur/équilibreur DC Li-Po 3S avec alimentation secteur 5A • Emetteur Spektrum DX4 DSMX 4 voies (RTF) • 4 piles AA (RTF) • Support de caméra Avertissements relatifs à la charge Le chargeur (EFLC3016) livré... -
Page 5: Charge De La Batterie
Charge de la batterie Caractéristiques du chargeur • Tension d’alimentation: de 10.5 à 15V DC • Intensité e charge: 3.5A Processus de charge de la batterie 1. Connectez l’adaptateur secteur au chargeur. 2. Connectez l’adaptateur à la prise secteur. La DEL verte va se mettre à... -
Page 6: Support De Caméra
RF dans la direction opposée à l’appareil. AVERTISSEMENT: Toujours désactiver le Wi-Fi de la caméra GoPro quand vous l’utilisez avec le Blade 350 QX2. Si vous ne désactivez pas le Wi-Fi, vous risquez des interférences causant la perte du contrôle et pouvant entraîner un crash. -
Page 7: Connexion De La Batterie
Connexion de la batterie Présentation des commandes Interrupteur de sélection du Mode de vol Interrupteur de 0 - Mode Smart Retour Départ 1 - Mode AP 2 - Mode Stabilité Bouton affectation/ arrêt du moteur Ailerons/Roulis Dérive/Lacet (Mode 2 et 1) (Mode 1 et 2 ) Profondeur/Pas Gaz/Altitude... -
Page 8: Affectation
Aff ectation L’émetteur est affecté au modèle à l’usine. Si pour Entrée dans le mode affectation quelque raison vous devez refaire l’affectation, suivez les consignes ci-dessous. Interrupteur d’affectation Processus d’affectation (Interrupteur Trainer) 1. En ayant l’émetteur et le quadcoptère hors tension, connectez la batterie au 350 QX2. -
Page 9: Interrupteurs De Modes De Vol (Rtf)
350 QX2) Explication des modes de vol Le Blade 350 QX2 vol d’une manière très différente suivant les Modes de vol. Les La transition du Mode Smart vers le Mode Stabilité peut être un challenge pour débutants doivent utiliser la Mode Smart pour débuter et évoluer progressivement les débutants, car le pilote doit constamment agir en fonction de l’orientation de... -
Page 10: Alertes Sonores Et Codes De Clignotement
Alertes sonores et codes de clignotement de la DEL Alertes sonores Les moteurs émettront des bips dans les conditions suivantes : Evénement Alerte sonore • A chaque arrêt de la rotation des hélices après qu’elles aient été initialisées. Mise sous tension des contrôleurs Un bip court •... -
Page 11: Séquence Des Dels Durant Le Vol
Séquence des DELs durant le vol Séquence Mode Smart avec verrouillage GPS Verte fi xe Mode Smart sans verrouillage GPS 3 clignotements vert, pause Mode stabilité avec capteur de pression Clignotement lent vert Mode AP avec verrouillage GPS Violet fi xe Mode AP, GPS désactivé... -
Page 12: La Fonction Gps Du 350 Qx2
La fonction GPS du 350 QX2 Afi n d’acquérir un signal GPS fi able, il est important que le ciel soit parfaitement Avec le GPS désactivé dégagé au-dessus du 350 QX2. Eléments pouvant nuire à la réception d’un • Si la Fonction Retour départ est activée, le 350 QX2 se maintiendra à niveau signal correct : et atterrira rapidement en utilisant le capteur de pression pour maintenir •... -
Page 13: Directives De Vol Et Avertissements
Directives de vol et avertissements • Gardez toujours l’hélicoptère en vue et sous contrôle. • Nettoyez systématiquement les pièces mobiles. • Tenez toujours les personnes et les animaux éloignés à au moins 10 mètres • Séchez systématiquement les pièces de l’appareil. lorsque la batterie est branchée. -
Page 14: Pilotage Du 350 Qx2
Pilotage du 350 QX2 Décollage Contrôle de l’altitude en Mode Smart Levez légèrement le manche des gaz (10-15%) au- Altitude maximale Mode 2 représenté dessus de la position basse. Dans le Mode Smart l’alti- (Environ 45m) tude du 350 QX2 correspond à la position du manche des gaz. -
Page 15: Maintenance De L'appareil
Maintenance de l’appareil Remplacement du fuselage Emplacements des vis de fi xation Démontage de l’ancien fuselage du fuselage 1. Contrôlez que la batterie est bien déconnectée. 2. Retirez les hélices en dévissant les 2 vis qui fi xent chacune d’elles. 3. -
Page 16: Calibration Du Compas
Calibration du compas Le module de commande du 350 QX2 possède une calibration de déclinaison magné- 6. Toujours face au nord, pivotez le quadcoptère de 45° vers la gauche de façon à tique automatique, de façon que vous n’ayez pas à vous occuper de la déclinaison l’orienter en direction Nord-Ouest. -
Page 17: Procédure D'assignation Des Contrôleurs Et Des Moteurs
Procédure d’assignation des contrôleurs et des moteurs 1. Laissez l’émetteur hors tension, puis connectez la Numéros des moteurs batterie au 350 QX2. 2. Mettez le quadcoptère sous tension sur une surface plane à niveau et patientez jusqu’au clignotement rapide Moteur n°1 Moteur n°2 de la DEL bleue qui indique l’entrée en mode affectation. - Page 18 Blade, SAFE, SAFE Circle, the SAFE logo, the BNF logo, E-fl ite, DSM, DSM2, DSMX, and the Horizon Hobby logo are trademarks or registered trademarks of Horizon Hobby, LLC. The Spektrum trademark is used with permission of Bachmann Industries, Inc.
