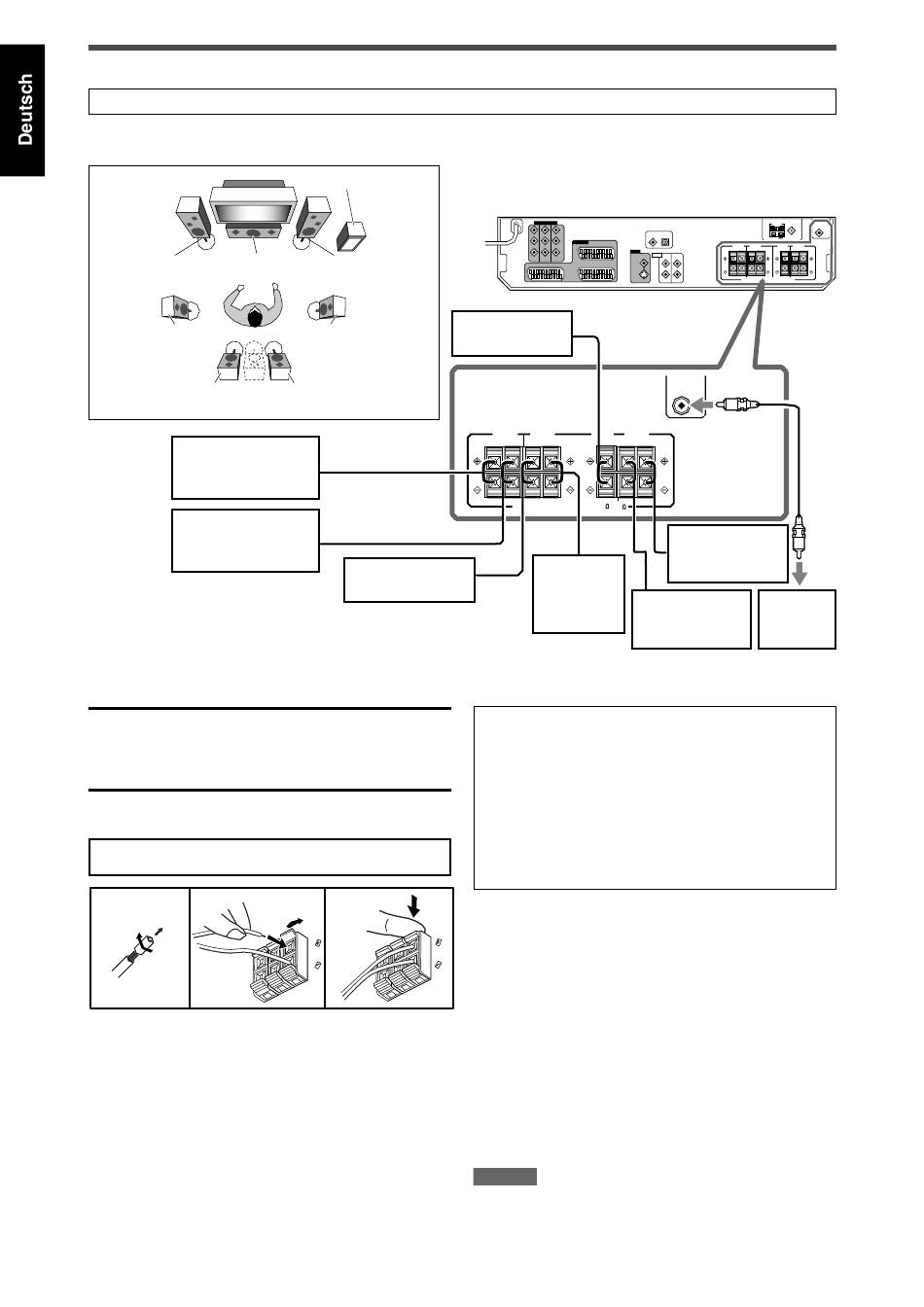

Anschließen der Lautsprecher
Schließen Sie den Netzstecker nicht an die Wandsteckdose an, bevor alle Anschlüsse hergestellt sind.
Lautsprecheraufstellung
C
L
LS
SBL
(*SB)
Rechter hinterer
Surroundlautsprecher
(SBR)
*Linker hinterer
Surroundlautsprecher
(SBL)
ACHTUNG:
• Verwenden Sie ausschließlich Lautsprecher mit der SPEAKER
IMPEDANCE (Lautsprecherimpedanz), die an den
Lautsprecheranschlüssen angegeben ist (6 Ω – 16 Ω).
• Schließen Sie NICHT mehr als einen Lautsprecher an jeweils
einen Lautsprecheranschluss an.
Anschließen der Lautsprecher
Vor dem Verbinden von Anschlüssen alle Komponenten
ausschalten.
1
2
1
Schneiden Sie die Isolierung am Ende aller
Lautsprecherkabel ein, verdrillen Sie sie und
ziehen Sie die Isolierung ab.
2
Öffnen Sie die Klemme (1) und setzen Sie das
Lautsprecherkabel (2) ein.
• Verbinden Sie die Lautsprecherklemmen (+) und (–) auf der
Geräterückseite mit den Klemmen (+) und (–) der jeweiligen
Lautsprecher.
3
Schließen Sie die Klemme.
6
SW
R
RS
SBR
Rechter Surround-
Lautsprecher (RS)
3
1
2
Mittellautsprecher
(C)
SURROUND BACK
SURROUND
CENTER
FRONT
SPEAKERS
SPEAKERS
SPEAKER
SPEAKERS
RIGHT
LEFT
RIGHT
LEFT
RIGHT
CAUTION:SPEAKER IMPEDANCE 6 -16
Linker
Surround-
Lautsprecher
(LS)
* Bei Verwendung eines einzelnen Lautsprechers als
hinterer Surroundlautsprecher
Sie können Surroundklang von einem hinteren
Surroundlautsprecher genießen. Bei Verwendung eines
hinteren Surroundlautsprechers
– stellen Sie „SB OUT" auf „
– schließen Sie den hinteren Surroundlautsprecher an die
Klemme für den hinteren Surroundlautsprecher an. (Es
kommt kein Ton vom Lautsprecher, wenn Sie ihn an die
rechte hintere Surroundlautsprecherklemme
anschließen.)
Anschließen eines aktiven Subwoofers
Durch den Anschluß eines Subwoofers können Sie den Baß
verstärken oder die LFE-Originalsignale von Digitalaufnahmen
wiedergeben.
Verwenden Sie ein Cinch-Kabel (nicht im Lieferumfang
enthalten), um die Eingangsbuchse eines aktiven
Subwoofers mit der Buchse SUBWOOFER OUT auf
der Rückseite des Receiver zu verbinden.
• Weitere Informationen entnehmen Sie bitte der
Bedienungsanleitung des Subwoofers.
Wenn Sie alle Lautsprecher und/oder einen Subwoofer
angeschlossen haben, müssen Sie die Lautsprecherwerte richtig
einstellen, um den bestmöglichen Surround-Effekt zu erzielen.
Siehe Seiten 15 bis 19 bzgl. weiterer Einzelheiten.
HINWEIS
Sie können den Subwoofer an einem beliebigen Ort aufstellen, da
Bässe ungerichtet abgestrahlt werden. In den meisten Fällen wird
er gegenüber der Hörposition aufgestellt.
AM EXT
SUBWOOFER
OUT
LEFT
Linker
Frontlautsprecher
(L)
Rechter
Aktiver
Frontlautsprecher
Subwoofer
(R)
(SW)
<
>
1SPK
" (siehe Seite 17) und
