7. Alignez les languettes des ensembles de douille
d'ampoule de feu antibrouillard arrière de rechange
sur les fentes qui se trouvent dans le collier de
l'ouverture d'ampoule, au dos du boîtier de feu
antibrouillard.
8. Insérez l'ampoule dans le boîtier jusqu'à ce que les
languettes soient engagées dans les fentes du collier.
9. Poussez fermement et uniformément l'ampoule di-
rectement dans le boîtier de lampe, jusqu'à ce que
les deux languettes s'emboîtent complètement.
10. Reposez le boîtier de feu antibrouillard.
REPETITEUR LATERAL
Les répétiteurs latéraux sont situés dans les deux
panneaux d'aile avant.
1. Poussez la lentille du répétiteur latéral sur le côté
gauche pour relâcher la tension du ressort et
sortez-la.

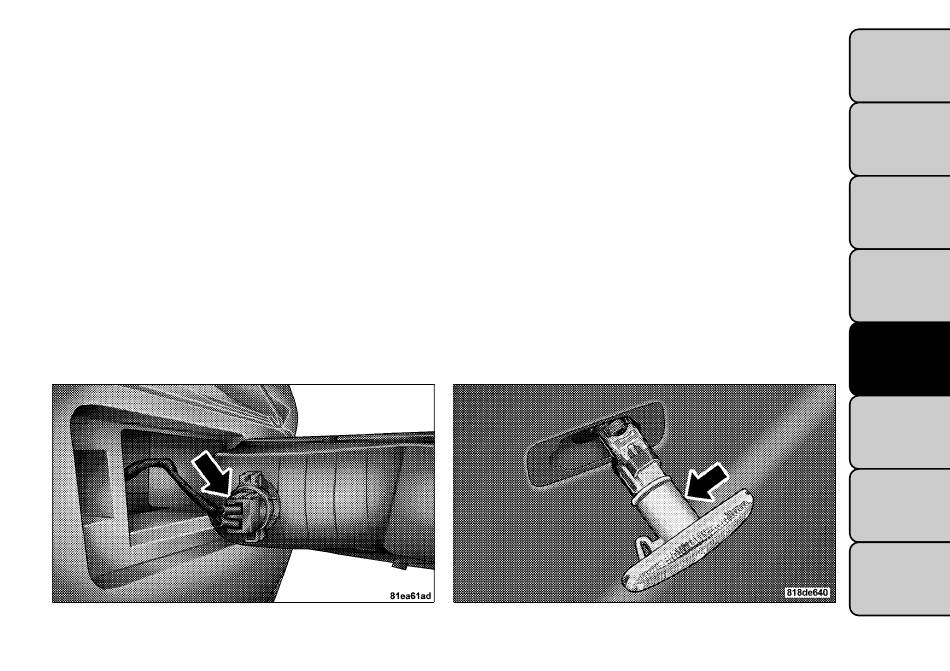

(fig. 155)
Connecteur électrique
2. Déconnectez l'ampoule du connecteur de faisceau,
puis connectez l'ampoule de remplacement.
(fig. 156)
3. Engagez le crochet droit du répétiteur latéral dans
l'élément en tôle (notez l'orientation correcte du
lettrage de la lentille).
4. Faites tourner le répétiteur latéral jusqu'à ce que le
côté gauche s'engage (un léger déclic se fait
entendre).
FEU DE DIRECTION ARRIÈRE ET FEU DE
RECUL
Les feux arrière sont séparés en deux blocs. Les feux
arrière/stop et les feux de direction arrière se trouvent
dans les panneaux de carrosserie du coin arrière. Les
feux arrière et de recul se trouvent dans le hayon.
(fig. 156)
Dépose d'ampoule de répétiteur latéral
