Le panneau de commande numérique est un matériel technologique hautement sophistiqué et de grande valeur. Pour une
protection contre les surtensions et les courts-circuits électriques, consultez le schéma de fil ci-dessous pour vous assurer que
votre source d'alimentation est suffisante pour le fonctionnement de l'appareil.
PB – EXIGENCES ÉLECTRIQUES
110-120V, 3.1AMP, 60HZ, 250W, FICHE À 3 BROCHES MISE À LA TERRE
REMARQUE : Les composants électriques, passés par les tests de sécurité
des produits et les services de certification, sont conformes avec une
tolérance de test de ± 5 à 10%.
INDICE DE
CONSOMMATION
CORDON D'ALIMENTATION
MIS À LA TERRE
:
DE CARBURANT
VW-1, 105°C/221°F,
1. 1 2 KG/H
18-3 STANDARD CSA
(2.48 LB/H)
POT DE
COMBUSTION
INDICE
W : BLANC
Y : JAUNE
P : MAUVE
R : ROUGE
K : NOIR
G : VERT

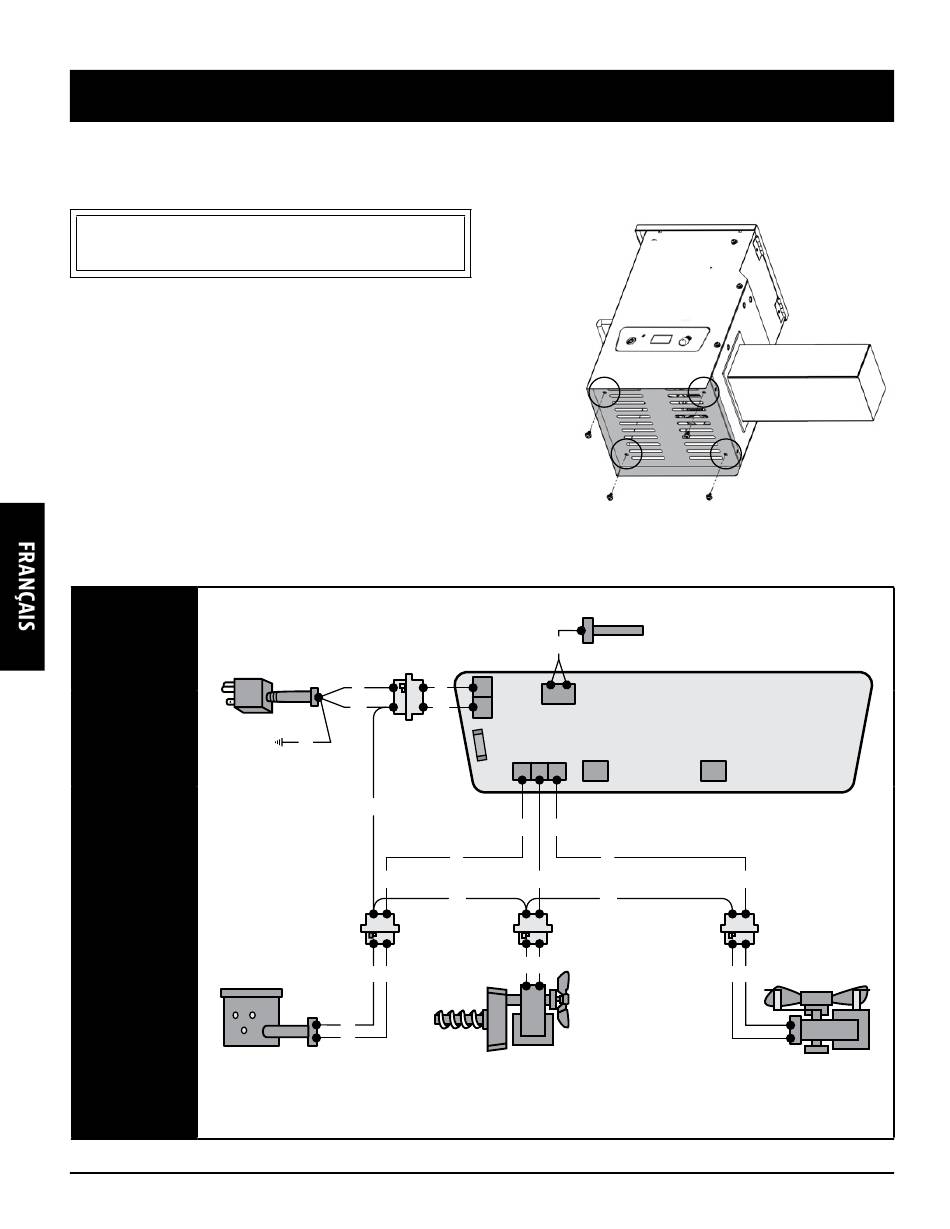

DIAGRAMME DE FIL ÉLECTRIQUE
K
K
W
W
G
TERRE
W
P
W
W
W
W
ENSEMBLE D'ALLUMAGE / HD
CARTOUCHE CHAUFFANTE
200W, 120V, 2.6 AMP
0.375" X 5.000"
LOCALISEZ ET RETIREZ
LES QUATRE VIS DU
PANNEAU D'ACCÈS EN
DESSOUS DE L'UNITÉ
K
COSSES RECTANGULAIRES
DE LA SONDE DU GRIL
FUSIBLE RAPIDE
5 AMPÈRES
P
Y
P
Y
R
W
W
R R
MOTEUR ET SYSTÈME DE
DISTRIBUTION À LA TARIÈRE
120V, 50/60HZ,
0.22 AMP, 2 RPM MOTEUR
SONDE DU GRIL
TABLEAU DE COMMANDE
NUMÉRIQUE
Y
Y
Y
VENTILATEUR DE
TIRAGE
120V, 50/60HZ,
0.1 AMP, 1 PHASE
