Installation
Pour l'installation de la tuyère, consultez les
‚Recommandations pour l'installation d'héli
ces d'étrave' , Code d'art. Vetus 020571.01.
Pour les dimensions principales voir dessin
page 65.
a
ttention
L'espace où se trouve le moteur électri
que de l'hélice d'étrave et l'espace où
est placée la batterie doivent être secs
et bien aérés.
4 .1
Préparatifs

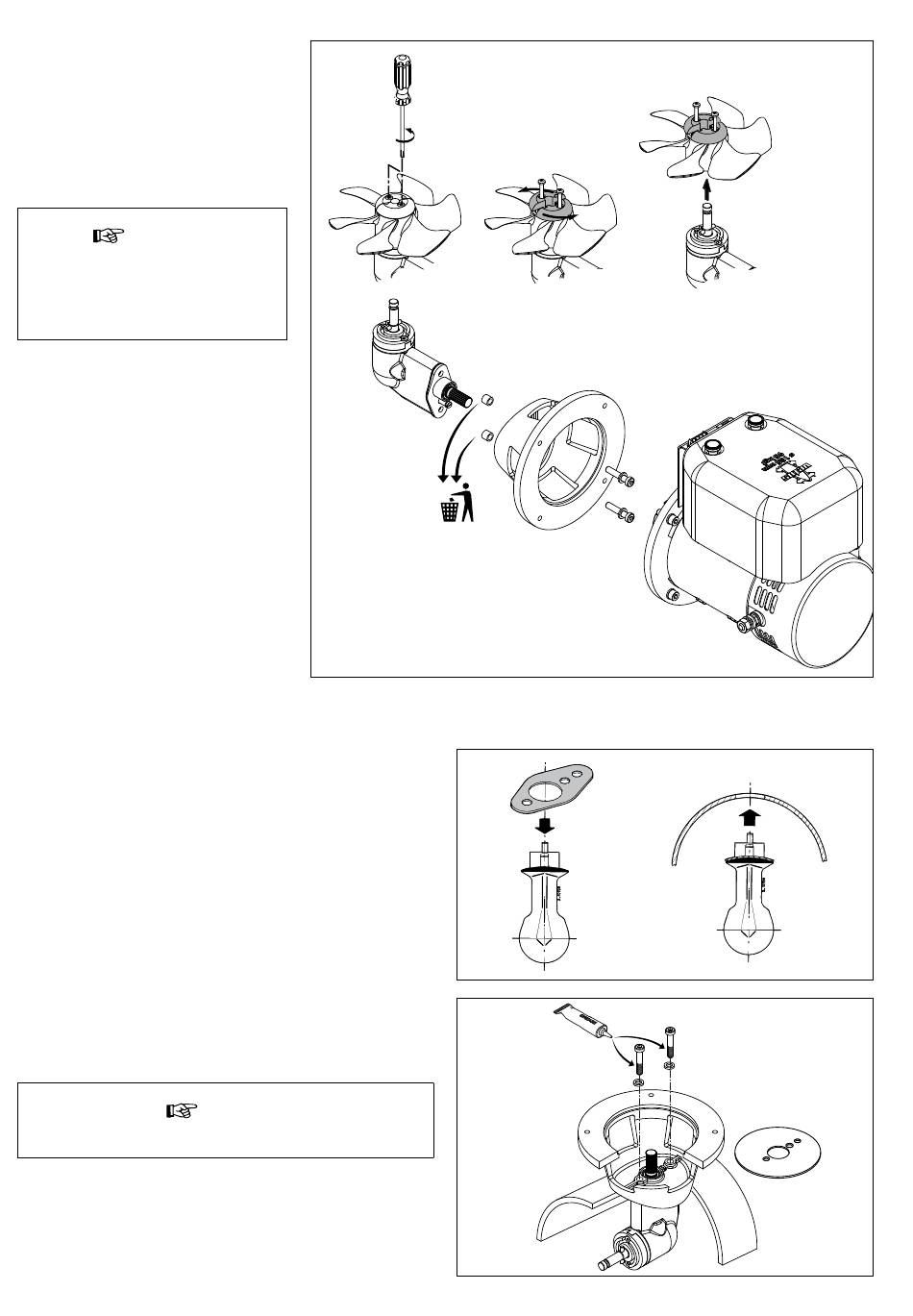

L'hélice d'étrave est livrée déjà montée. Pro
céder comme suit :
• Enlever l'hélice.
• Détacher le moteur de la bride intermé
diaire
• Détacher la bride intermédiaire de l'em
base.
Les 2 bagues ne servent que pendant le
transport ; elles sont donc ensuite inuti
les.
4 .2
Montage de l'embase et de la bride intermédiaire
• Mettre un joint entre l'embase et la tuyère.
Appliquer du joint d'étanchéité (silicone ou polyuréthane) entre
l'embase et le joint et entre le joint et la paroi de la tuyère.
Installer l'embase dans le trou de la tuyère.
Les joints supplémentaires peuvent servir à maintenir l'embase.
*) par exemple du Sikaflex®292.
• Graisser le trou dans la bride intermédiaire et poser cette bride.
• Graisser d'abord le filetage des boulons avec de l''outboard gear
grease' .
Vérifier l'étanchéité dès la mise à l'eau du bateau .
