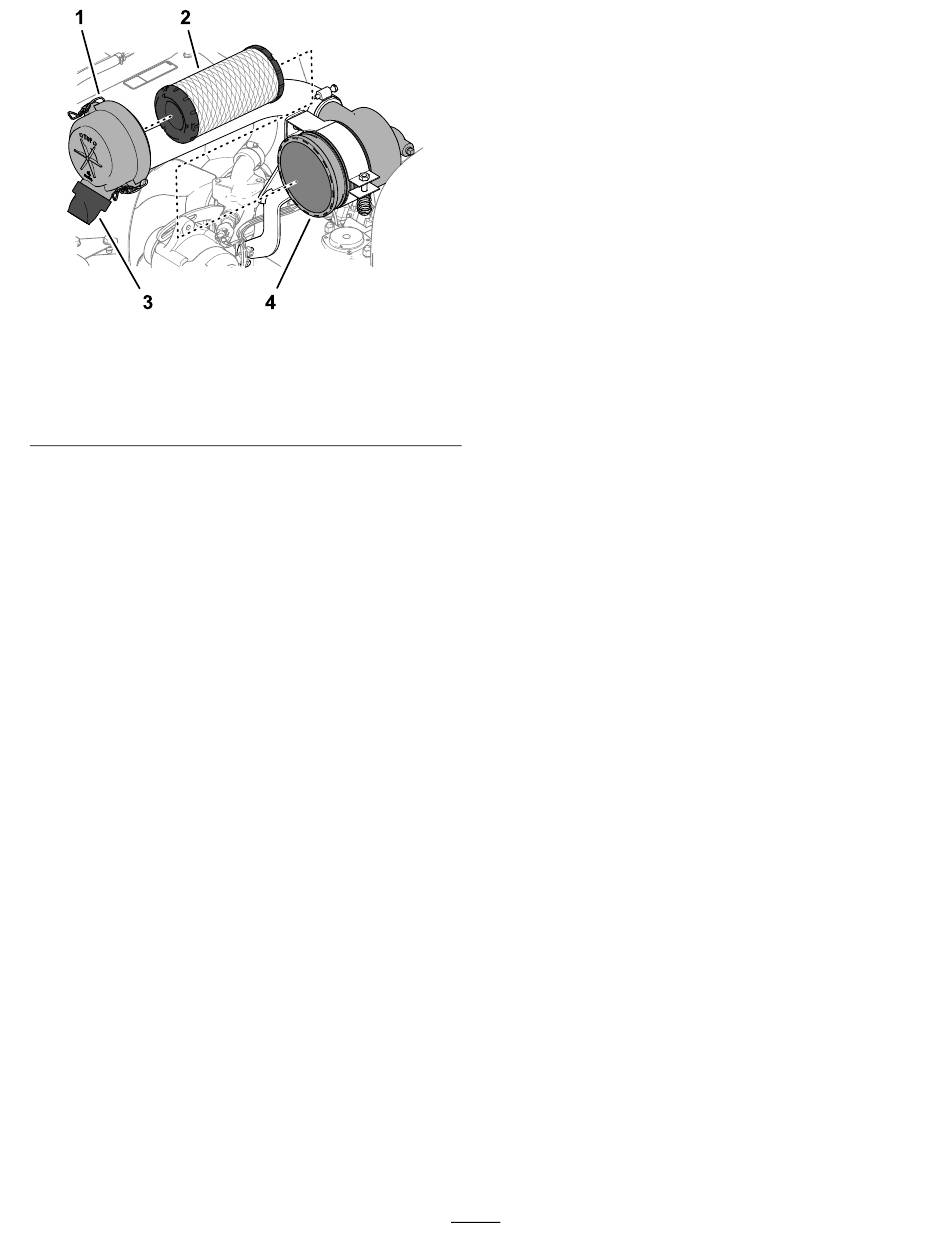

Figure 76
1. Couvercle du filtre à air
2. Élément filtrant
4. Déposez le couvercle du boîtier du filtre à air.
5. Avant de déposer le filtre, utilisez de l'air
comprimé à basse pression (2,76 bar) propre et
sec pour éliminer toute accumulation importante
de débris entre l'extérieur du préfiltre et la
cartouche. N'utilisez pas d'air sous haute
pression car il pourrait forcer les impuretés à
travers le filtre et dans le canal d'admission.
Cette procédure de nettoyage évite que des
débris n'aboutissent dans l'admission lors du
retrait du préfiltre.
6. Retirez l'élément filtrant
Remarque:
Le nettoyage de l'élément usagé
peut endommager le matériau du filtre.
7. Déposez la valve de sortie en caoutchouc
(Figure 76) de l'orifice d'éjection de saletés du
couvercle du filtre à air.
8. Nettoyez la valve de sortie et l'orifice d'éjection,
et remettez la valve sur l'orifice.
Pose du filtre à air
1. Vérifiez que le filtre de rechange n'a pas été
endommagé pendant le transport. Vérifiez
l'extrémité d'étanchéité du filtre et du boîtier.
Important:
N'utilisez pas l'élément s'il est
endommagé.
2. Insérez l'élément de rechange en appuyant
sur le bord extérieur pour l'engager dans la
cartouche.
Important:
N'appuyez pas sur la partie
centrale flexible de l'élément.
g352235
3. Valve de sortie en
caoutchouc (orifice
d'éjection de saletés)
4. Boîtier du filtre à air
(Figure 76).
3. Montez le couvercle en dirigeant la valve de
sortie en caoutchouc vers le bas, entre les
positions 5:00 et 7:00 heures environ vu de
l'extrémité.
4. Fixez le couvercle avec les 2 attaches.
5. Fermez et verrouillez le capot.
