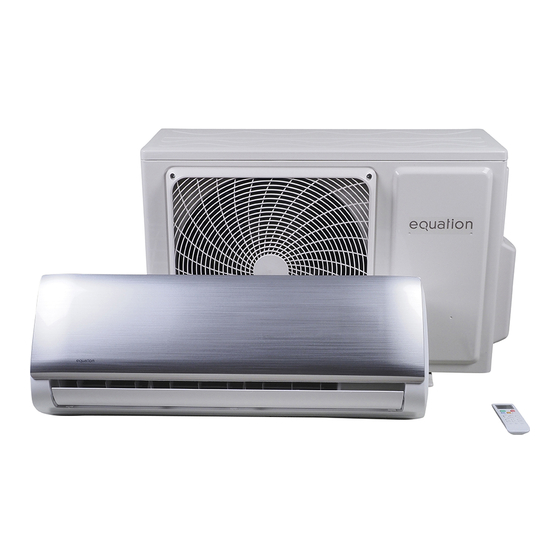

Utilisation Manual
EN
CLIMATISEUR FIXE
FR
AIRE ACONDICIONADO FIJO
ES
CLIMATIZADOR FIXO
PT
CONDIZIONATORE FISSO
IT
ΚΛΙΜΑΤΙΣΤΙΚΟ SPLIT
EL
KLIMATYZATOR STACJONARNY
PL
СПЛИТ СИСТЕМА
RU
СПЛИТ ЖҮЙЕСІ
KZ
КОНДИЦІОНЕР
UA
APARAT DE AER CONDIȚIONAT FIX
RO
SPLIT AIR CONDITIONER
EN
Manual de Instruções
PT
Instrukcja Obsługi
PL
Керівництво По Збірці
UA
і Експлуатації
Publicité
Table des Matières
Manuels Connexes pour EQUATION S-AC-7-IN
Sommaire des Matières pour EQUATION S-AC-7-IN
- Page 1 CONDIZIONATORE FISSO ΚΛΙΜΑΤΙΣΤΙΚΟ SPLIT KLIMATYZATOR STACJONARNY СПЛИТ СИСТЕМА СПЛИТ ЖҮЙЕСІ КОНДИЦІОНЕР APARAT DE AER CONDIȚIONAT FIX SPLIT AIR CONDITIONER Modèle/Modelo/Modelo/Modello/Μοντέλο/ Model/Модель/Модель/модель/Model/Model S-AC-7-IN / S-AC-7-OUT EQ3-9K 3276007038316 S-AC-8-IN / S-AC-8-OUT EQ3-12K 3276007038323 S-AC-9-IN / S-AC-9-OUT EQ3-18K 3276007038330 S-AC-10-IN / S-AC-10-OUT EQ3-24K 3276007038347 S-AC-7 &...
- Page 2 FR: Mentions Légales & Consignes de Sécurité ............3 ES: Instrucciones Legales y de Seguridad..............27 PT: Avisos Legais e Instruções de Segurança ............51 IT: Istruzioni Legali e di Sicureza ................. 75 EL: Νομικό σημείωμα και οδηγίες ασφαλείας ............99 PL: Uwagi Prawne i Instrukcja Bezpieczeństwa ..........123 RU: Руководство...
- Page 3 AVERTISSEMENT Ce produit contient du gaz R32 LISEZ ATTENTIVEMENT LE MANUEL AVANT D’UTILISER L’APPAREIL inflammable. • Cet appareil n’est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d’expérience ou de connaissance, sauf si elles ont pu bénéficier, par l’intermédiaire d’une personne responsable de leur sécurité, d’une surveillance ou d’instructions préalables concernant l’utilisation de l’ap-...
-
Page 4: Précautions Pour L'utilisation Du Réfrigérant R32
AVERTISSEMENT • En cas de fuite du gaz réfrigérant lors de l’installation, aérez immédiatement la zone. Un gaz toxique peut être produit si le réfrigérant entre en contact avec le feu. • Ne pas utiliser de moyens pour accélérer le processus de dégivrage ou pour net- toyer, autres que ceux recommandés par le fabricant. - Page 5 AVERTISSEMENT 2 - Procédure de travail • Les travaux doivent être effectués selon une procédure contrôlée, de manière à minimiser le risque de présence de gaz ou de vapeurs inflammables pendant l'exécution des travaux. 3 - Zone de travail générale •...
- Page 6 AVERTISSEMENT 7 - Zone ventilée • Assurez-vous que la zone est ouverte ou correctement ventilée avant d’ouvrir le système ou d’effectuer des travaux à chaud. • Un degré de ventilation doit être maintenu tout au long des travaux. • La ventilation doit disperser sans risque tout dégagement de réfrigérant et si possible l’expulser dans l’atmosphère.
-
Page 7: Réparations Aux Composants Scellés
• Si le défaut ne peut pas être corrigé immédiatement mais qu'il est nécessaire de poursuivre le fonctionnement, une solution temporaire adéquate doit être utilisée. Cela doit être signalé au propriétaire de l'équipement afin que toutes les parties soient informées. •... -
Page 8: Détection De Réfrigérants Inflammables
• L’appareil de test doit être correctement calibré. • Remplacez les composants uniquement par des pièces spécifiées par le fabricant. D'autres pièces peuvent provoquer l'inflammation de réfrigérant dans l'atmosphère par une fuite. Détection de réfrigérants inflammables • Aucune source potentielle d’inflammation ne doit être utilisée dans la recherche ou la détection de fuites de réfrigérant. -
Page 9: Procédures De Charge
• La procédure suivante doit être respectée : • Eliminer le réfrigérant; • Purger le circuit avec un gaz inerte; • Evacuer; • Purger à nouveau avec un gaz inerte; • Ouvrir le circuit en coupant ou en brasant. • La charge de réfrigérant doit être récupérée dans des cylindres de récupération adéquats. -
Page 10: Mise Hors Service
Mise hors service Avant de réaliser cette procédure, il est essentiel que le technicien soit familiarisé avec l’équipement et toutes ses caractéristiques. Nous vous recommandons l’utilisa- tion des bonnes méthodes pour avoir une récupération sécurisée de tous les réfri- gérants. Avant d’effectuer les taches requises, vous devez prendre des échantillons d’huile et de réfrigérant au cas où... -
Page 11: Récupération
• L’étiquette doit comporter une date et une signature. • Assurez-vous qu’il y a des étiquettes sur l’équipement où l’on peut lire la spécifi- cation de réfrigérant inflammable. Récupération • Il est recommandé d’utiliser les bonnes méthodes lorsque vous retirez le réfri- gérant que ce soit pour la maintenance ou la mise hors service. -
Page 12: Transport D'équipements Contenant Des Frigorigènes Inflammables
• Le processus d’évacuation doit être réalisé avant de renvoyer le compresseur aux fournisseurs. • Seul un chauffage électrique au corps du compresseur doit être utilisé pour ac- célérer ce processus. • Le drainage de l’huile hors du système doit être effectué en toute sécurité. Transport d'équipements contenant des frigorigènes inflammables •... -
Page 13: Exigences De Sécurité Électrique
Exigences de sécurité électrique • Protection contre les projections d'eau : • Unité intérieure : pas de protection contre les projections d'eau, installation unique- 60 cm 60 cm ment à l'extérieur de la zone 2. • Unité extérieure : protégée contre les projections d'eau (IPX4). -
Page 14: Conseils Pour La Protection De L'environnement
• Vérifiez que le câblage ne sera pas soumis à l’usure, à la corrosion, à une pression excessive, aux vibrations, aux arêtes vives ou à tout autre effet néfaste sur l’environ- nement. • La vérification doit également prendre en compte les effets du vieillissement ou des vibrations continues provenant de sources telles que les compresseurs et les venti- lateurs. -
Page 15: Utilisation
UTILISATION Principes de sécurité • Une exposition longue et directe à de l’air frais peut être nocive à la santé. Il est conseillé de régler les grilles de ventilation pour éviter une exposition directe à l’air frais et le dévier dans la pièce. •... - Page 16 Description Logement dongle Wi-Fi USB Affichage Haier KZW-W002 Façade (optionnel) Unité intérieure Bouton d'urgence Volet flux latéral (manuel) Volet flux vertical (motorisé) Filtre anti-odeurs Filtre anti-bactéries + filtre purificateur d'air + filtre purificateur d'air Filtres anti-poussières QUIET Télécommande Câblage électrique COOL HEAT TEMP...
-
Page 17: Commandes Et Affichages
Commandes et Affichages Marche / Arrêt Mode silencieux QUIET Mode Déshumidificateur Mode climatisation Augmentation Température COOL HEAT Mode chauffage de consigne TEMP Mode automatique Balayage vertical AUTO SWING Vitesse ventilateur Diminution Température TEMP de consigne Minuteur EXTRA TIMER Fonctions annexes FUNCTION Augmentation minuteur SELF... -
Page 18: Mise En Place Des Piles
Mise en place des piles 1 - Appuyer doucement sur le volet du com- 2 - Insérer 2 piles AAA (R03) 1,5 V dans 3 - Remettre en place le volet du partiment à piles et le pousser dans la le compartiment. -
Page 19: Orientation Du Flux D'air
TEMP TEMP TEMP TEMP 4 - Régler la vitesse du ventilateur TEMP TEMP TEMP TEMP SWING SWING SWING SWING Vitesse faible Vitesse moyenne Vitesse élevée Vitesse automatique* TIMER TIMER TIMER TIMER QUIET COOL *En mode vitesse automatique, le système détermine automatiquement la vitesse adaptée pour atteindre la température de consigne. HEAT 5 - Appuyer à... -
Page 20: Fonction Sommeil
TEMP SWING Mode Turbo Le mode Turbo permet de faire fonctionner l’appareil en accéléré. TIMER La climatisation fonctionne avec le ventilateur à très haute vitesse et la température de consigne automa- SWING tiquement réglée au plus bas. TIMER Le chauffage fonctionne avec le ventilateur à très haute vitesse et la température de consigne automati- quement réglée au plus haut. -
Page 21: Timer Off
AUTO TEMP COOL Minuteur TEMP HEAT Votre appareil propose plusieurs modes d'utilisation de la minuterie : AUTO TEMP Mode Commentaires SWING TEMP AUTO Timer L'appareil se met en marche après un temps choisi par l'utilisateur en TEMP TIMER heures (0.5 = 30 minutes) SWING QUIET TEMP... - Page 22 HEAT HEAT HEAT HEAT QUIET TEMP TEMP TEMP TEMP TEMP QUIET COOL QUIET SWING Exemple 1 : TEMP TEMP QUIET TEMP QUIET COOL HEAT COOL SWING SWING AUTO AUTO AUTO AUTO Il est 8h, le climatiseur est en marche, je souhaite qu'il s'arrête à 9h et se remette en marche à midi. TIMER COOL SWING...
- Page 23 TEMP EXTRA EXTRA TIMER TIMER FUNCTION FUNCTION QUIET Modification de l'affichage de l'unité intérieure AUTO SWING Le bouton light permet de modifier l'affichage de l'unité intérieure : SELF SELF CONFIRM CONFIRM CLEAN CLEAN CANCEL CANCEL COOL HEAT TEMP LOCK LIGHT RESET LOCK LIGHT...
-
Page 24: Entretien
Entretien Nettoyage des filtres anti-poussières Il est conseillé de nettoyer les filtres anti-poussières toutes les 2 semaines pour favoriser une circulation correcte de l'air et des performances optimales du climatiseur. 1 - Soulever le capot de l'unité intérieure 2 - Retirer chaque filtre en soulevant les pattes et en le tirant hors des glissières 3 - Retirer les filtres anti-odeurs et anti-bactéries (instructions d'entretien page suivante) 4 - Nettoyer les filtres anti-poussières à... -
Page 25: Auto-Nettoyage
Remplacement des filtres anti-odeurs, anti-bactéries, et purificateurs d'air. • Les filtres anti-odeurs et purificateur d'air doivent être remplacés tous les 6 mois. • Il n'est pas nécessaire de remplacer le filtre anti-bactéries, mais il faut le dépoussiérer régulièrement à l'aide d'un aspirateur. 1 - Retirer les filtres anti-poussières comme indiqué... -
Page 26: Dépannage
Dépannage Les anomalies de fonctionnement sont souvent dues à des causes mineures ; consulter le tableau ci-des- sous avant de contacter le service après-vente. Cela pourra vous faire gagner du temps et vous éviter des dépenses inutiles. Problème Causes, remèdes Vérifier l'alimentation électrique. - Page 27 ADVERTENCIA Este producto contiene gas R32 LEA ATENTAMENTE EL MANUAL ANTES DE UTILIZAR EL APARATO inflamable. • Este aparato no está pensado para ser utilizado por personas (incluidos los niños) cuyas capacidades físicas, sensoriales o mentales son reducidas ni por personas sin experiencia o conocimientos, excepto si se han podido beneficiar, gracias a una personas responsable de su seguridad, de una vigilancia o de ins- trucciones previas con respecto a la utilización del aparato.
