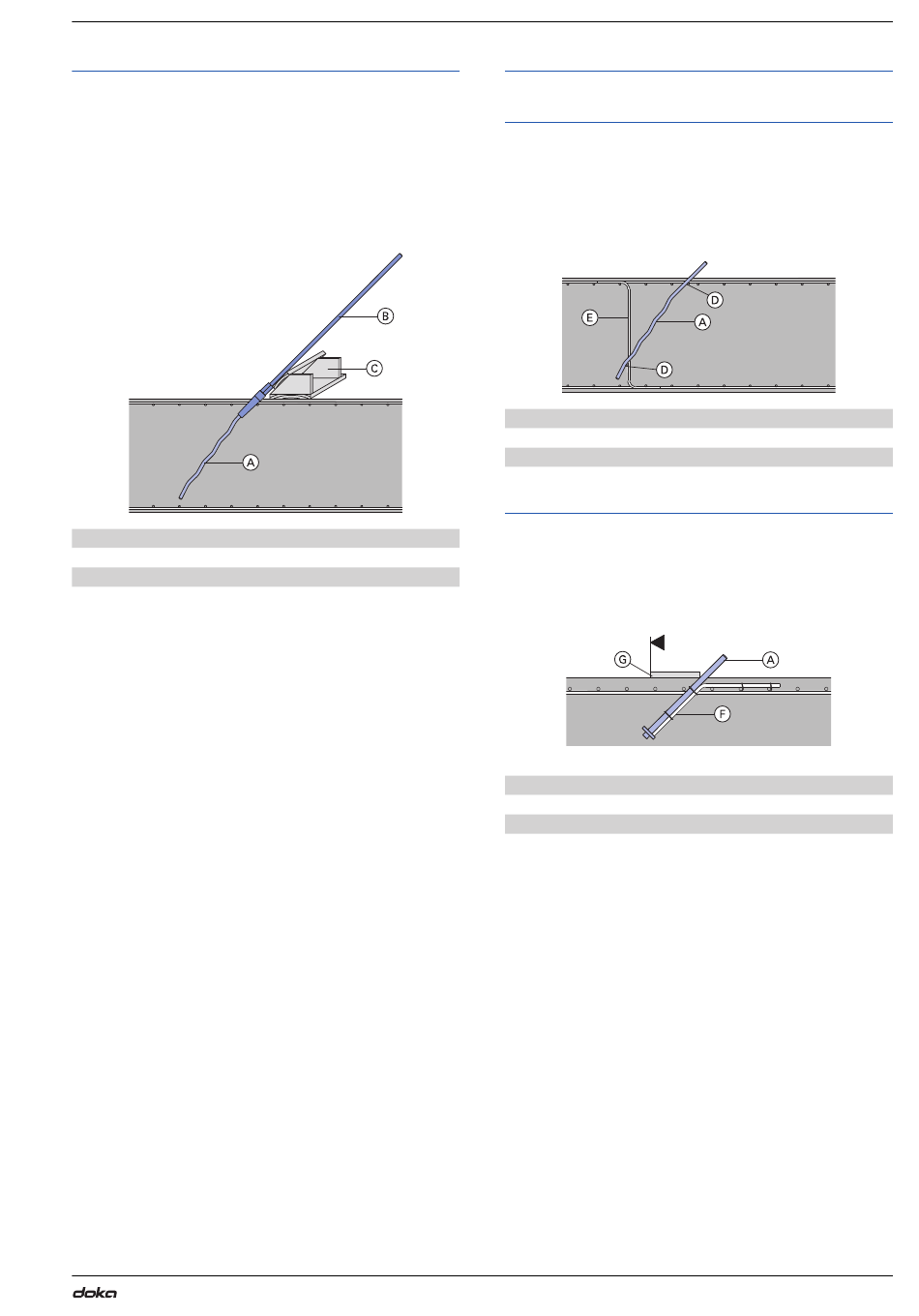

Information à l'attention de l'utilisateur Ferme d'appui Variabel
Gabarit bois
La variante avec les planches courant sur la longueur
permet une répartition variable des points d'ancrage et
peut s'utiliser ainsi de façon universelle.
En alternative, il est possible de réaliser une répartition
fixe des points d'ancrage à l'aide d'une boîte en bois
biseautée.
Cet exemple peut être décliné de multiples façons et
ainsi être optimisé en fonction du cas de figure.
A Tige zigzag ou ancrage à plaque
B Ancrage à cône avec fourreau d'étanchéité
C Gabarit bois
999814003 - 08/2021
Installation du ferraillage
Variante 1
L'ajout de deux ronds supplémentaires horizontaux
permet de réaliser - pendant le bétonnage - une sus-
pension de qualité.
Concernant le rond de ferraillage inférieur, l'acier sup-
plémentaire permet d'obtenir une installation relative-
ment précise.
A Tige zigzag ou ancrage à plaque
D Ronds de ferraillage supplémentaire
E Acier supplémentaire
Variante 2
9739-271-01
A l'aide d'un acier supplémentaire, l'ancrage à plaque
ou la tige zigzag peut se fixer sur le ferraillage horizon-
tal.
L'utilisation d'un distanceur de la largeur intéressante
simplifie le positionnement précis.
▲ ... Nu béton
A Ancrage à plaque 15,0 40cm 55 ou 20,0 40cm 55
F Acier avec ancrage à plaque fixé sur ferraillage
G Distanceur
Généralités
9739-272-01
9739-273-01
