1.5 Contrôles périodiques des pièces de rechange
Tableau récapitulatif des interventions de contrôle et d'entretien.
Pompe
Contrôle/remplacement
filtre à eau
contrôle du niveau d'huile
remplacement huile
Contrôle/remplacement joints et vannes
Attention: après les 50 premières heures de fonctionnement, il
faut remplacer l'huile de la pompe
Attention: si, lors du contrôle "des 1000 h", on ne constate aucune
fuite ni aucun dysfonctionnement, on peut alors éventuellement
reporter l'opération de remplacement. En moyenne, en conditions de
fonctionnement optimales cette opération est nécessaire à 3000 h.
Châssis et système de distribution milieu
inspection visuelle
buses bouchées
électrovannes
accessoires
évacuations et eau
séparateur de gouttes
Les installations des AHU ou des gaines devront être conformes aux
normes nationales en matière d'entretien (ASHRAE 12-2000, VDI 6022,
UNI 8884, VDI 3803, ecc.).
Nous prions de remarquer que:
•
le personnel d'entretien devra rétablir le compteur d'heures après avoir
effectué toutes les opérations d'entretien préventif listées dans les
colonnes « après 50 heures », « toutes les 2000 heures » et « toutes les
4000 heures ». Si toutefois le compteur d'heures n'était pas rétabli, les
avertissements pour l'entretien ne seront plus émis (la réinitialisation
du compteur d'heures doit être faite selon la procédure indiquée au
chapitre 9.8 Menu Entretien/sous-menu f/page 02);
•
le personnel d'entretien
dysfonctionnements dus à l'absence d'entretien préventif. Le
régulateur transmettra le code d'avertissement d'entretien « C5 »
après les 50 premières heures et, par la suite, le code d'avertissement
d'entretien ordinaire « CL » toutes les 2000 heures comme rappel pour
les opérations suivantes;
•
le non-remplacement de l'huile après les 50 premières heures peut
causer de graves dommages aux pompes en réduisant leur durée;
•
les signalements d'entretien ne bloquent pas le fonctionnement
d'humiFog.
«humiFog multizone station de pompage» +0300066FR - rel. 1.2 - 10.12.2015
mensuel toutes les 1000 h
X
X
X
X
ogni 1000 h
X
X
X
X
X
Tab. 1.b
est responsable des éventuels

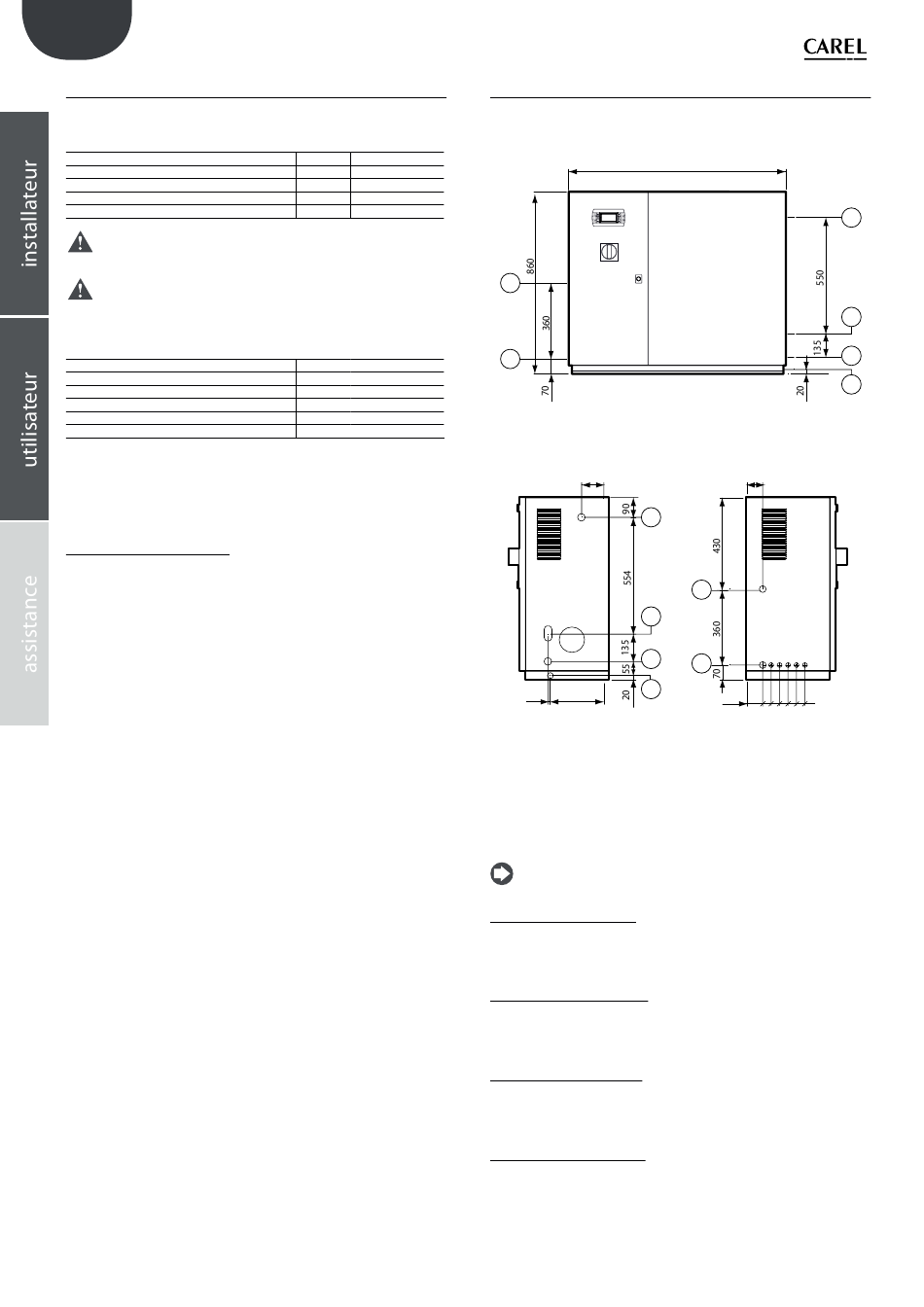

1.6 Dimensions et poids

Humifog maître
1
2
détail armoire, vue côté entrée/sortie
eau
105
8 255
Légende:
1.
entrée alimentation;
2.
entrée bornier;
3. entrée eau;
4.
sortie eau;
5.
décharge;
6. décharge by-pass.
N.B.: entrées connexions électriques « prétranchées » non perforées,
ouverture trou et installation serre-câble aux soins de l'installateur
Dimensions de l'emballage:
•
hauteur (H): 1 020 mm (40,16 po);
•
largeur (W) 1100 mm (43,30 po);
•
profondeur (D) 455 mm (17,50 po).
Poids humidificateur emballé:
•
modèles UA(100,200)(H,Z)4**: 100 kg (220 lb);
•
modèles UA(320,460)(H,Z4**: 110 kg (240 lb);
•
modèles UA600(H,Z)4**:
Poids humidificateur installé:
•
modèles UA(100,200)(H,Z)4**: 85 kg (190 lb);
•
modèles UA(320,460)(H,Z4**: 95 kg (210 lb);
•
modèles UA600(H,Z)4**:
Caractéristiques mécaniques:
•
Installation: au sol;
•
IP20; (enceinte type 1).
•
conditions de fonctionnement de l'armoire: 1...40 °C (34...104 °F) <80 %
U.R. non en condensation;
•
conditions de stockage: 1...50 °C (34...122 °F) <80 % U.R. non en
condensation
8
vue frontale
1030
Fig. 1.a
vue côté connexions électriques
75
3
1
4
6
2
5
75
40 40 40 40 40
Fig. 1.b
120 kg (265 lb);
100 kg (220 lb);
3
4
6
5
