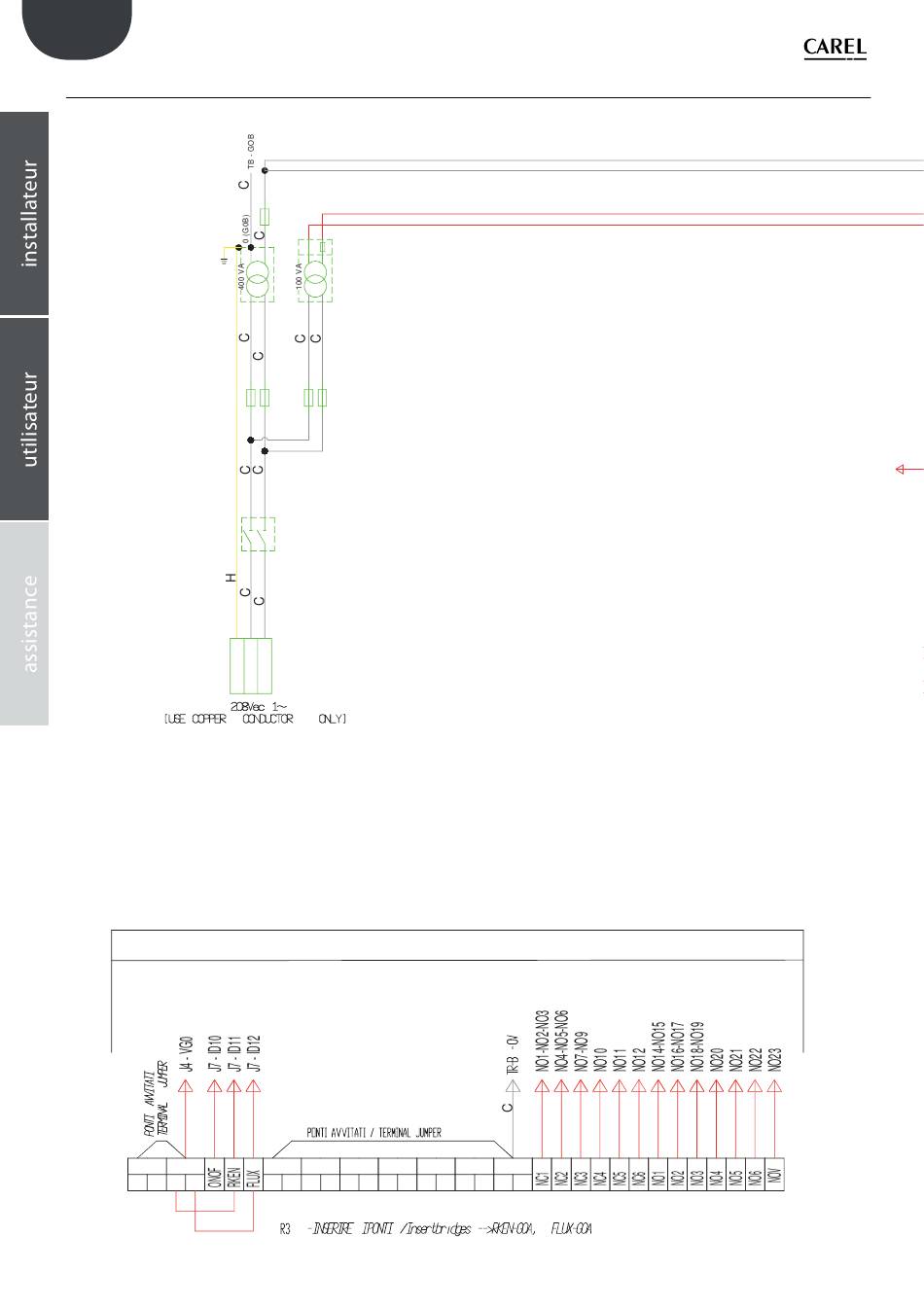

12.6 Schéma électrique humiFog multizone - Esclave - UL
FORCE DE SERRAGE BORNES (Nm)
BORNE SIMPLE: 5,3 min -> 7 max
BORNE DOUBLE: 5,3 min -> 7 max
BORNE AVEC FUSIBLE: 13 min -> 16 max
BORNE DE TERRE: 13 min -> 16 max
MORSETTIERA UTENTE / USER TERMINAL BOARD (use copper conductor only)
G0A G0A
«humiFog multizone station de pompage» +0300066FR - rel. 1.2 - 10.12.2015
D
24 (GB)
24 (GB)
D
F9
24V [GA]
0 [G0A]
F5
TR-B TR-A
F3 F4 F1 F2
T2 T1
G
L2 L1
GR N L
G0B G0B G0B G0B G0B G0B G0B
62
TB - G0A
pCO (H)
P
pCO (H)
TB - BKUP
TB - ONOF
TB - RKEN
TB - FLUX
