La configuration à pression constante rationalise l'utilisation de la station
de pompage humiFog parce que, malgré une précision mineure dérivant
de la modulation à étagement, elle permet de traiter en même temps
plusieurs zones sans installer une station de pompage pour chaque CTA
ou milieu industriel.
Pour la configuration des étagements, les mêmes indications expliquées
dans le paragraphe précédent « Application zone simple en CTA -
contrôle à pression constante » et "Application zone simple en milieu ».

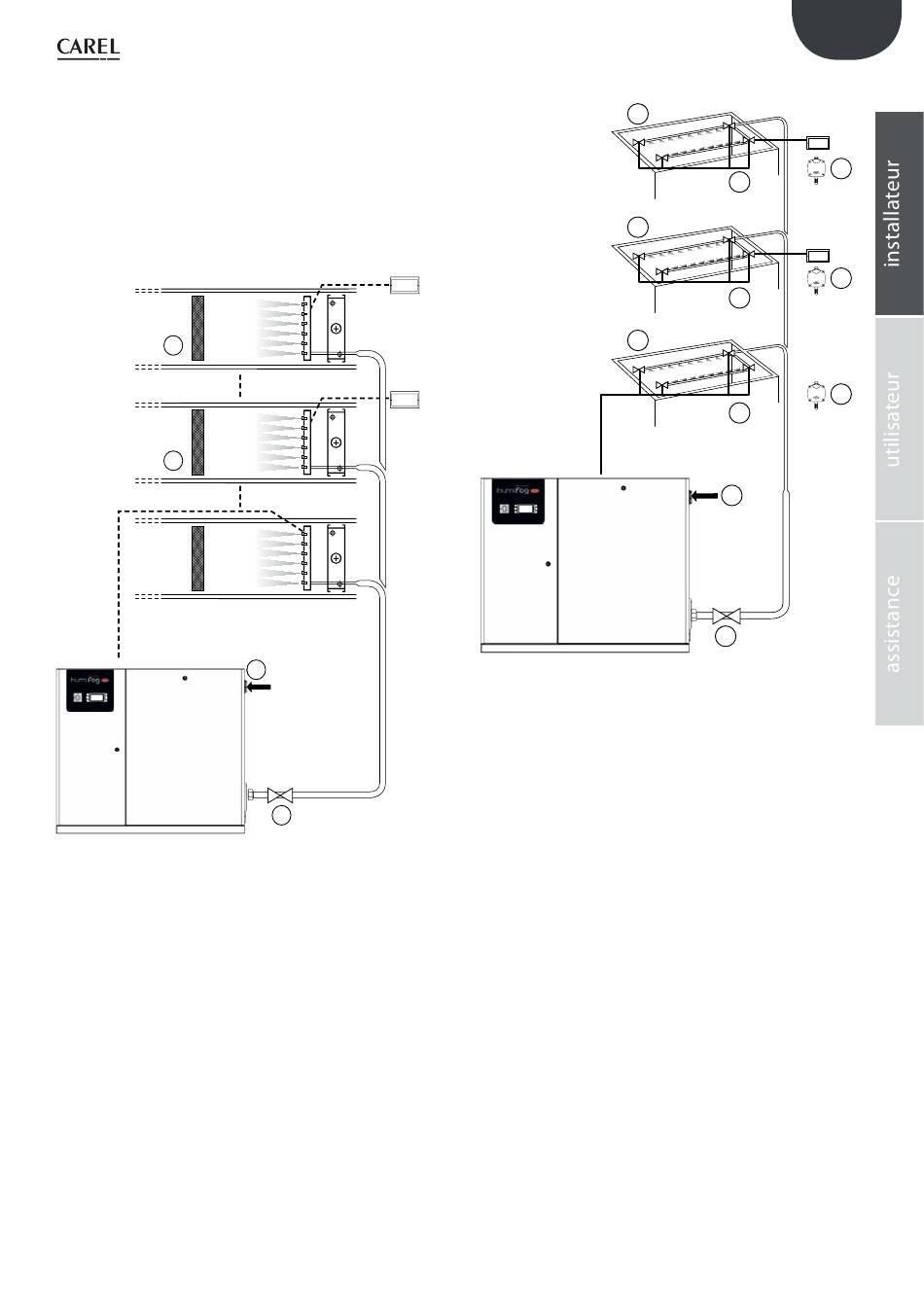

Application multi-CTA
2
2
2
MASTER CABINET
Fig. 8.d
Légende:
1.
eau depuis l'installation à OSMOSE INVERSE;
2.
centrale de traitement de l'air;
3.
vanne de décharge principale
RACK
SLAVE
CABINET
RACK
SLAVE
CABINET
RACK
1
3
Application multi milieu
MASTER CABINET
Légende:
1.
eau depuis l'installation à OSMOSE INVERSE;
2.
vannes de décharge (une par zone);
3.
vanne de remplissage;
4.
sonde ambiante;
5.
vanne de décharge principale.
29 «humiFog multizone station de pompage» +0300066FR - rel. 1.2 - 10.12.2015
2
SLAVE
CABINET
3
2
SLAVE
CABINET
3
2
3
1
5
Fig. 8.e
