Carel humiFog multizone Manuel D'utilisation page 40

FRA

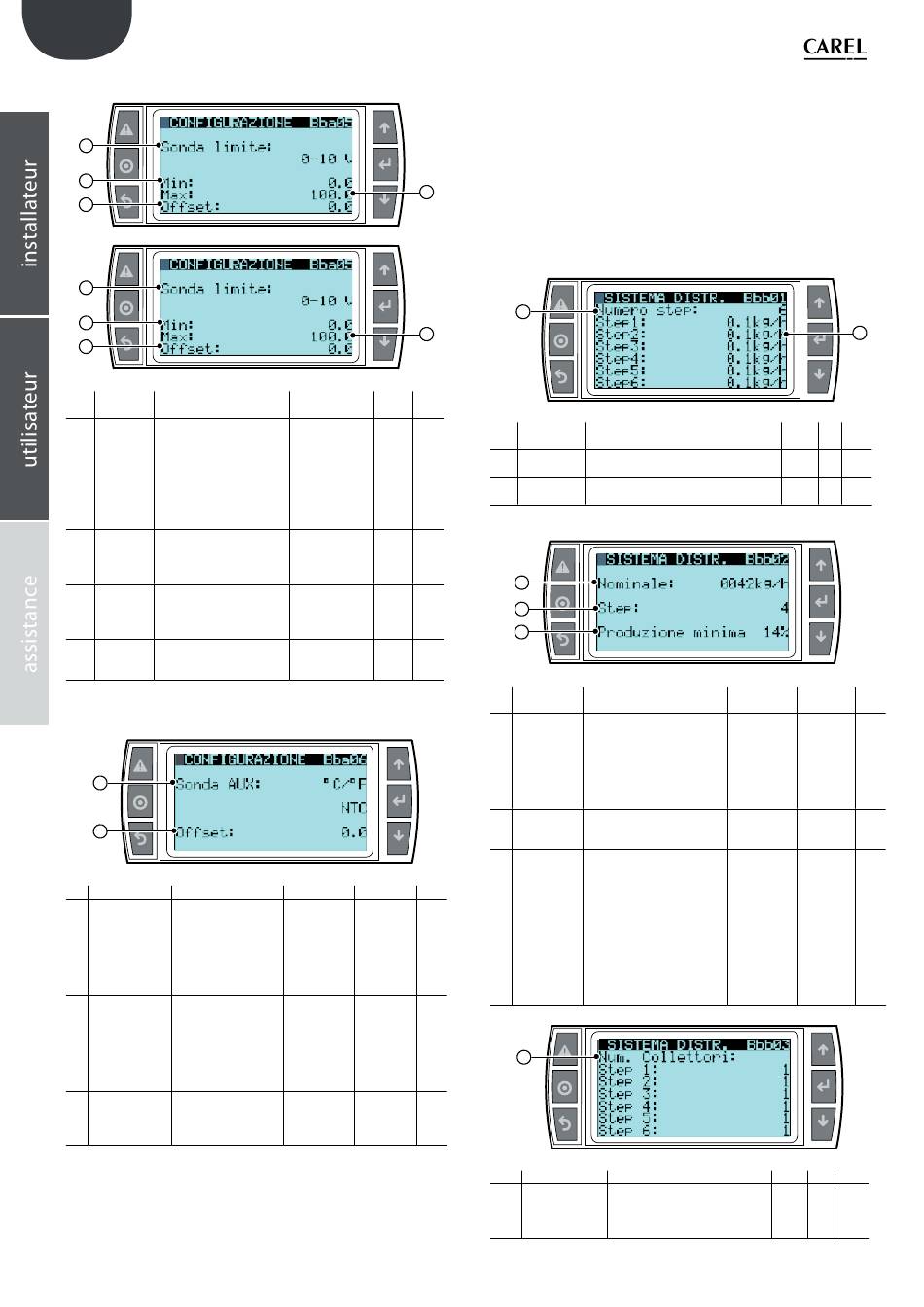

Configuration sonde limite
1
2
4
1
2
4
Rif. Affichage description
écran
1 Sonde Type de signal de la sonde
limite
limite
2 Min Relie la valeur minimale
d'humidité/température à
la valeur minimale du signal
de la sonde limite
3 Max Relie la valeur maximale
d'humidité/température à
la valeur minimale du signal
de la sonde limite
Offset
4 Facteur de correction
d'humidité lue par le signal
de sonde limite
Configuration sonde auxiliaire
1
2
Rif. Affichage écran description
1 Sonde AUX Active la seule lecture
de la sonde auxiliaire
de température ou
d'humidité, sans pro-
duire aucun effet sur la
régulation de chaque
zone.
2 Type de Définit le type de
signal signal de la sonde
auxiliaire de lecture
3 Paramètres
Relie les valeurs min,
correspon- max et offset
dants
Dans certains masques seuls les paramètres relatifs aux sondes qui
correspondent au type de fonctionnement configuré ont été insérés.
«humiFog multizone station de pompage» +0300066FR - rel. 1.2 - 10.12.2015
3
3
plage déf unité
0 -10 V 0 - 10 V
2 - 10 V
0 - 1V
NTC
135 - 1000 ohm
0 - 135 ohm
4 - 20 mA
0 - 20 mA
-100... +100 0.0 %/°
-100... +100 100 %/°
-20... +20 0.0 %/°
plage déf unité
°C/°F °C/°F °C/°F
%rH
0 -10 V 0 - 10 V
2 - 10 V
0 - 1V
135 - 1000ohm
0 - 135 ohm
4 - 20 mA
0 - 20 mA
Min - Max - 0.0 - 100 - 0.0 %/°
Offset 0.0 - 100 - 0.0
Min - Max -
Offset
Sous-menu B. Configuration zone
b. Configuration zone -
b systèmes de distribution
A l'intérieur du sous-menu de la configuration zone, "systèmes de
distribution" on voit apparaître 3 écrans différents qui seront en lien
avec le paramètre "mode" (code Baa01) choisi, entre régulation de
débit ou pression constante, à partir du premier écran du sous-menu
configuration pompe. Ci-dessous, les étagements pour la définition du
système de distribution en mode " pression constante"
Définition système de distribution
1
Rif. Affichage description
écran
1 Numéro Numéro d'étagement de la zone (reporté
étagement
dans la documentation jointe au rack)
2 ...kg/h Débit de chaque étagement (reporté
dans la documentation jointe au rack)
1
2
3
Rif. Affichage description
écran
Nominale
1 Configuration débit nominal
du RACK de chaque zone (à
ne pas confondre avec celle
de la station de pompage).
Cette valeur se trouve dans la
documentation fournie avec
le Rack
Étagement
2 Numéro d'étagement (reporté
dans la documentation jointe
au rack)
Production
3 Configuration débit nominal
minimale du RACK de chaque zone (à
ne pas confondre avec celle
de la station de pompage).
Cette valeur se trouve dans la
documentation fournie avec
le Rack et assure que, en débit
minimal, la pression de l' e au ne
descend pas au-dessous de 20
bars, ce qui déclencherait une
alarme bloquante.
1
Rif. Affichage écran description
1 Nbre Règle le nombre de collecteurs
Collecteurs
verticaux dédiés à chaque étage-
ment (reporté dans la documen-
tation jointe au rack)
40
2
plage déf unité
1 - 6 1 n°
kg/h
plage déf unité
10...1000 10 kg/h
4 n°
A partir du Min. kg/h
min. théo- théorique
rique calculé calculé en
en fonction fonction
du "Débit du "débit
nominal" et nominal" et
du "Nombre du "nombre
de branches" de
jusqu'à 80 branches"
% du "débit
nominal"
plage déf unité
