Sous-menu b. Configuration zone

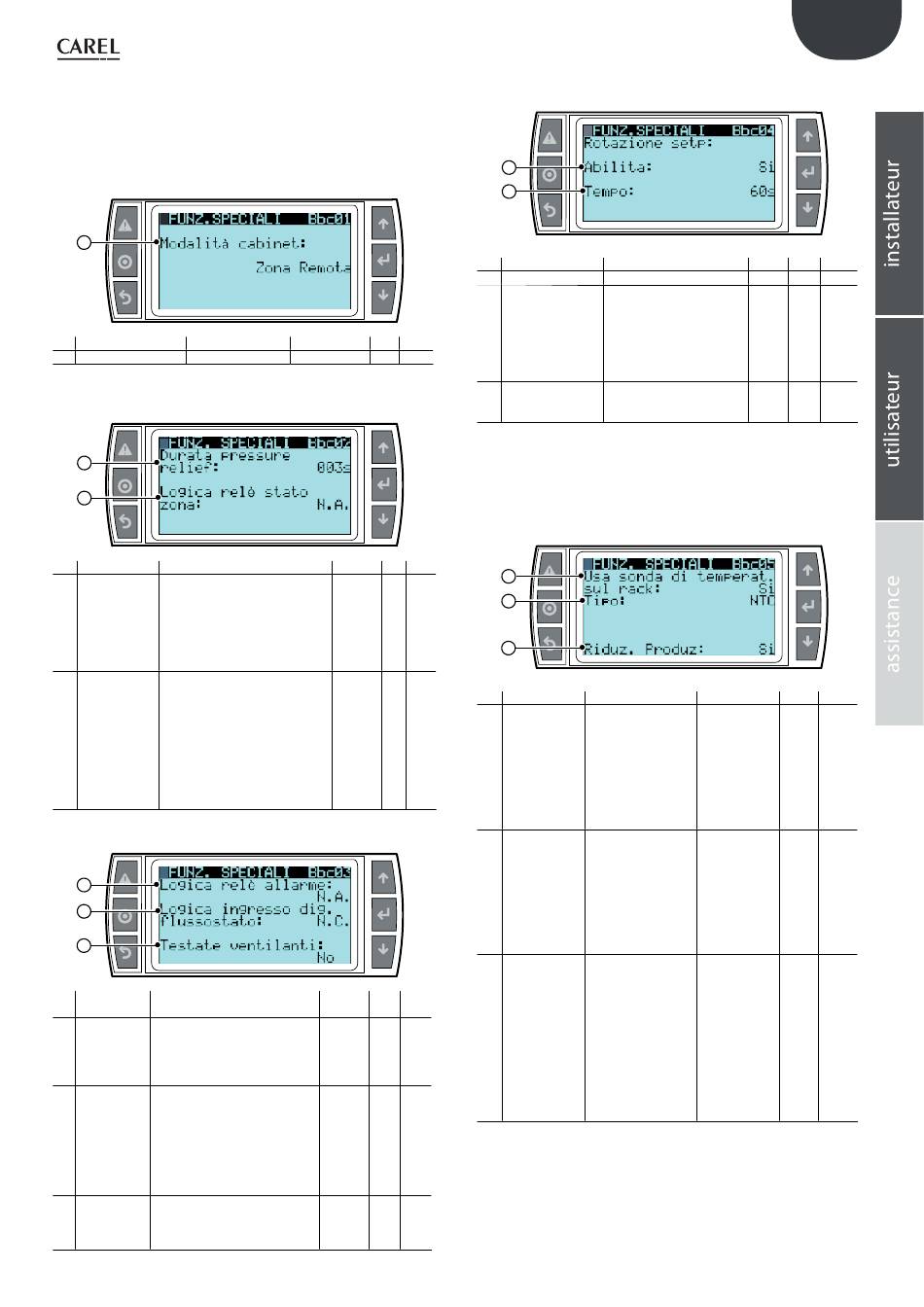

b. Configuration zone - c. Fonctions spéciales
Contient neuf masques avec les paramètres correspondants, des notes
éventuelles et des précisions contenues dans le chapitre xxxxx
Mode armoire à distance
1
Rif. Affichage écran description
Mode armoire
Soupape de décompression
1
2
Rif. Affichage écran description
1 Durée Définit le temps d'ouverture de la
décompres-
soupape d'échappement N.A. de
sion l'étagement en phase de fermeture.
Ce paramètre est fondamental pour
ne pas laisser de l'eau à l'intérieur
des collecteurs, évitant ainsi les
problèmes d'égouttement
2 Logique Règle la logique du relais qui
relais état représente l'état de la zone à travers
zone
le contact sec C25 - NO26 borne
J20. Si N.A.
Zone OFF contact ouvert; aucun
des étagements de la zone n'est en
phase de pulvérisation
Zone ON contact fermé; au moins
un des étagements de la zone est
en phase de pulvérisation
Logique relais alarme et têtes de ventilation
1
2
3
Rif. Affichage description
écran
Logiques
1 Règle la logique du relais d'alarme J15
relais al. N.A. contact ouvert entre les
bornes NO8 - C8
N.C. contact fermé entre les bornes
NO8 - C8
Logique
2 Gère la logique du contact FLUX-
entrée dig. G0A qui vérifie le passage d'air dans
débitmètre
le conduit. Les logiques possibles
sont:
N.C. signifie la détection d'un
passage d'air dans la conduite
N.A. signifie la non-détection de
passage d'air dans la conduite
Têtes de
3 Régler sur "OUI" si l'on souhaite
ventilation activer la station de pompage à la
pulvérisation par l'utilisation des
têtes de ventilation
plage déf unité
Zone à distance
plage déf unité
0 - 999 3 sec
N.A. - N.C. N.A.
plage déf unité
N.A. - N.C. N.A.
N.A.-N.C. N..C.
OUI-NO NON
41
Rotation étagement
1
2
Rif. Affichage écran description
Rotation setup
1 Active Peut être activé unique-
ment en mode de pression
constante et si tous les étage-
ments ont été dimensionnés
avec une même capacité, la
rotation de la logique d'acti-
vation
Durée
2 Durée après laquelle se
produit la rotation d'un étage-
ment à l'autre
Sonde température sur le rack
Il est possible d'installer une sonde de température tout de suite en
amont du système de distribution de façon à vérifier que la température
soit optimale pour la bonne absorption de l'eau pulvérisée.
1
2
3
Rif. Affichage écran description
Sonde de
1 Active la détection de
température, la température dans la
sur rack zone de pulvérisation.
Au moment où la
température descend
au-dessous du "point
de consigne sonde
temp. rack" signale un
warning sur l'écran
2 Type Type de sonde
3 Dimin. Active la diminution
production
de la production si la
température dans la
zone de pulvérisation
descend au-dessous
du "point de consigne
sonde temp. rack" de
manière proportion-
nelle par rapport à
l'éloignement de la
température idéale de
pulvérisation.
«humiFog multizone station de pompage» +0300066FR - rel. 1.2 - 10.12.2015
FRA
plage déf unité
Oui/ NO
Nou
3...999 60 sec
plage déf unité
Oui/Non NO
NTC NTC
0 -10 V
2 - 10 V
0 - 1V
NTC
135 - 1000 ohm
0 - 135 ohm
4 - 20 mA
0 - 20 mA
Oui/Non NO
