Régulation - Carel humiFog multizone Manuel D'utilisation

FRA
L'automate de régulation intégré dans l'humiFog dispose de divers
algorithmes de contrôle, sélectionnables dans le menu installateur.
• contrôle HH:
il est utilisé pour moduler la capacité (débit d'eau) avec deux sondes
d'humidité, l'une de régulation installée normalement dans les CTA
dans l'air de retour et l'autre de limite, installée d'habitude en aval du
séparateur de gouttes.
• contrôle HT:
il est utilisé pour moduler la capacité (débit d'eau) avec deux sondes,
l'une de réglage d'humidité et l'autre de limite de température. Cette
configuration est conseillée dans les systèmes où l'on veuille maintenir
un niveau d'humidité souhaité sans pour autant refroidir excessivement
l'air.
• contrôle H:
comme l'algorithme HH sans la sonde limite d'humidité;

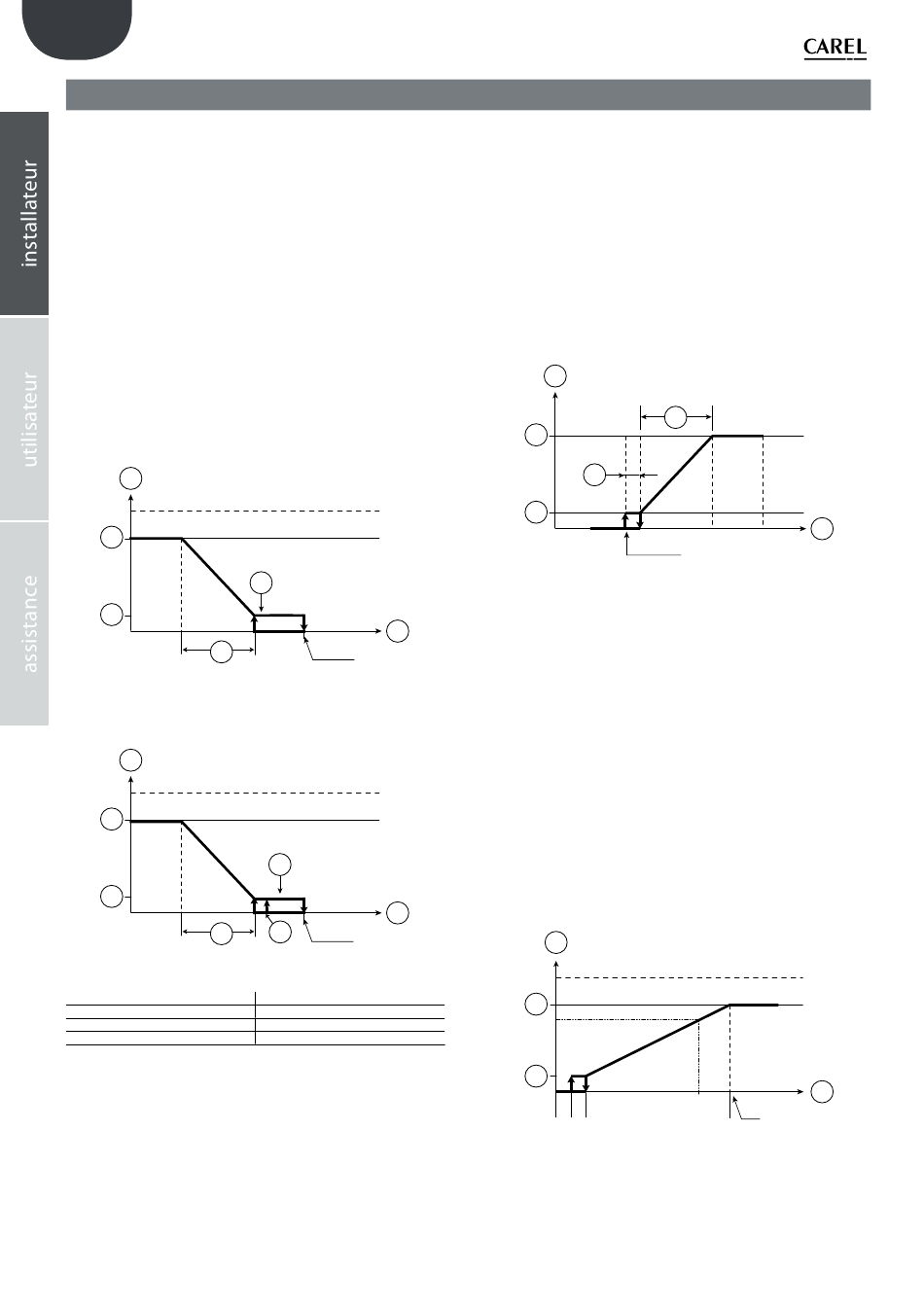

Ci-dessous, le graphique des sondes de régulation avec contrôle de
l'humidité
1
100%
3
4
5
Ci-dessous, le graphique des sondes de régulation avec contrôle
d'humidité avec régulation P+I
1
100%
3
4
5
Leyenda:
production
sonde régulation de l'humidité
production maximale
production minimale
• contrôle TH:
il est utilisé pour moduler la capacité (débit d'eau) avec deux sondes
d'humidité, l'une de régulation installée normalement dans les CTA dans
l'air de retour et l'autre de limite, installée d'habitude en aval du séparateur
de gouttes. Dans les applications dans un milieu, les deux sondes
sont installées de façon à ce que la température et l'humidité relative
représentent des valeurs moyennes environnementales (par exemple,
pas à proximité des fenêtres ou des buses où l'effet de refroidissement et
d'humidification ne sont pas celles moyennes environnementales).
«humiFog multizone station de pompage» +0300066FR - rel. 1.2 - 10.12.2015
7. RÉGULATION
6
2
Set point
Fig. 7.a
6
2
7
Set point
Fig. 7.b
bande proportionnelle
hystérésis (10% de « 5 »)
différentiel
• contrôle TT:
il est utilisé pour moduler la capacité (débit d'eau) avec une sonde de
régulation de température et une autre de température limite. Cette
configuration est conseillée dans les systèmes de refroidissement
adiabatique dans un milieu où la sonde de régulation est d'habitude
installée au centre de l'environnement et celle limite dans un autre point
« critique » où la température ne doit absolument pas être inférieure à
une valeur limite configurable.
• contrôle T:
comme l'algorithme TH sans la sonde limite d'humidité;
Ci-dessous, le graphique des sondes de régulation avec contrôle de la
température
1
3
6
4
0
Set point
Légende:
1. production
2. sonde de régulation de la température
3.
production maximale
4.
production minimale
5. bande proportionnelle
6. hystérésis (10% de « 5 »)
• contrôle PH/PT:
la modulation de la capacité est proportionnelle à un signal de contrôle
extérieur et elle est limitée selon la valeur mesurée par la sonde de limite
de température ou d'humidité. Il s'agit de la configuration typique des
installations d'humiFog relié à un Building Management System qui
génère un signal de contrôle.
• contrôle P:
comme l'algorithme PH/PT sans la sonde limite d'humidité;
Ci-dessous le graphique avec régulation proportionnelle.
1
100%
3
4
5% 5%
Légende:
1.
production
2.
demande externe
3. production maximale
4. production minimale
24
5
2
C°/F°
Fig. 7.c
2
max
Fig. 7.d
