WXD 2
Perspectiva geral do aparelho
1 Tecla de comando esquerda
2 Tecla de comando esquerda
3 Tecla de comando direita
4 Tecla de comando direita
5 Visor
6 Tecla de selecção
(temperatura nominal, sair do
menu de parâmetros,
parâmetros do aparelho
auxiliar)
7 Botão de rodar e clicar
8 Tecla de introdução (tecla
Enter)
9 Tomada de ligação para a
ferramenta de soldar à direita
10 Insonorização
11 Interface USB
12 Interface RS232
13 Ligação de vácuo
14 Filtro principal
15 Tomada de ligação para a
ferramenta de soldar à
esquerda
16 Tecla de selecção
(temperatura nominal,
parâmetros do aparelho
auxiliar)
17 Tomada de equilíbrio de
potencial
18 Interface RS232
19 Ligação à rede
20 Fusível de rede
21 Interruptor de rede
22 Conector para ar comprimido
Perspectiva geral do visor
23 OFF
24 AUTO-OFF
25 Standby (desligamento
térmico)
26 Indicador de potência
27 Indicação da parametrização à
esquerda (ou à direita
28 Temperatura fixa 1, direita
29 Temperatura fixa 2, direita
30 Aparelho auxiliar
(Interface traseira)
31 Valor nominal activo/temperatura fixa à direita
32 Bloqueio
33 Unidade de temperatura °F/°C
34 Temperatura actual da ferramenta (direita, esquerda)
35 Valor nominal activo/temperatura fixa à esquerda
36 Aparelho auxiliar (Interface dianteira)
37 Temperatura fixa 1, esquerda
38 Temperatura fixa 2, esquerda
)
WXD 2

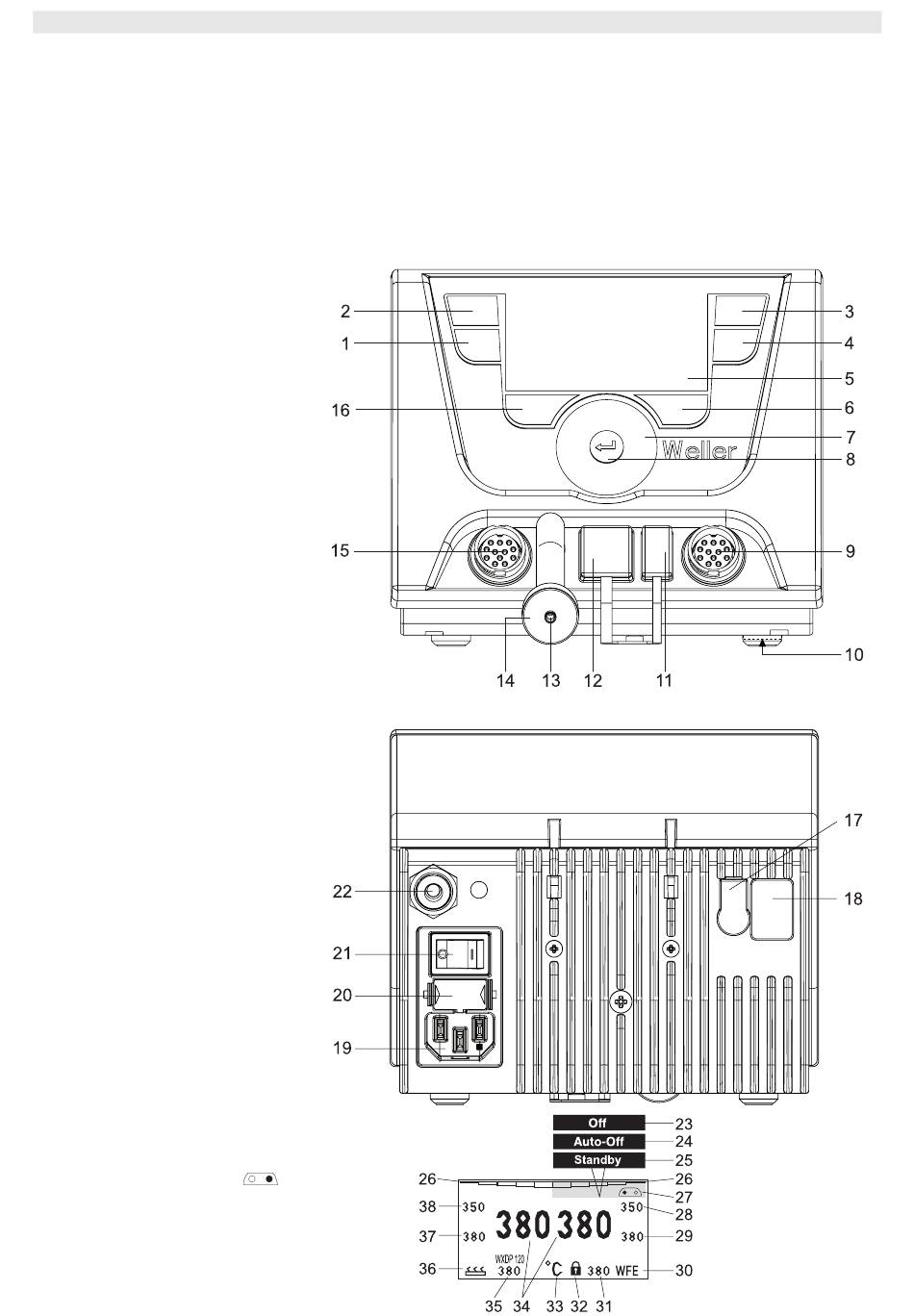

Fig. 1: Perspectiva
geral do aparelho
Fig. 2: Perspectiva
geral do visor
