10-20

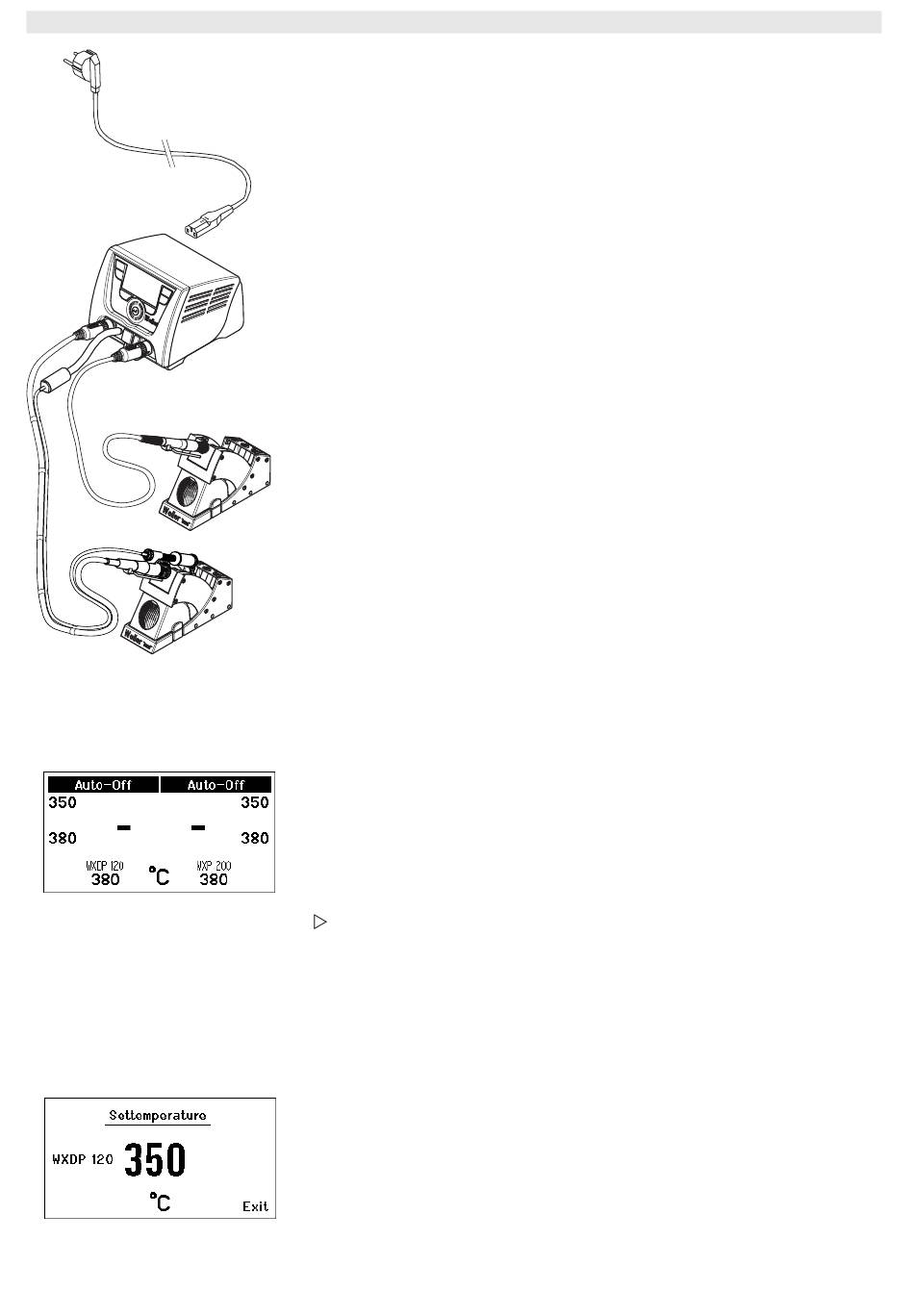

Fig. 11 : WXD 2 avec
outil de dessoudage
raccordé
Fig. 12
Fig. 13
6.4

Raccordement de l'outil de soudage

Observez les figures d'ensemble (fig. 1 et fig. 2).
1. Vérifier que l'outil de soudage souhaité est correctement
raccordé (voir "Mise en service de l'appareil", page 7).
2. Mettre l'appareil en marche par le biais de l'interrupteur
d'alimentation (21).
L'afficheur indique la valeur réelle de température (34), la
température de consigne (31/35) ainsi que les températures
fixes (28/29 ou 37/38) de l'outil raccordé. La température de
consigne et les températures fixes sont enregistrées sur l'outil. La
valeur réelle de température croît jusqu'à la température de
consigne (= l'outil de dessoudage est chauffé).
Remarque Si vous souhaitez raccorder deux outils simultanément à la station
WXD 2, veuillez tenir compte de la coupure de surcharge.
Remarque
Vous trouverez d'autres variantes de raccordement à la page 22.
Veuillez considérer les modes d'emploi respectifs des appareils
raccordés.
Coupure de surcharge (240 W)
Lorsque deux outils sont raccordés simultanément à la station
WXD 2, qui requièrent ensemble plus de 240 W, il s'ensuit une
coupure de surcharge (voir fig. 12).
Un seul outil / canal peut être systématiquement utilisé.
Activer l'outil de soudage / le canal :
Appuyer simultanément sur les touches de commande 1 et 2
(canal côté gauche (15)) ou 3 et 4 (canal côté droit (9))
souhaitées.
– ou–
Retirer le fer à souder souhaité de son support.
6.5 Réglage individuel de la température
Observez les figures d'ensemble (fig. 1 et fig. 2).
Réglage de la température fixe
1. Maintenir enfoncée la touche de sélection 6 ou 16 souhaitée.
La température de consigne actuelle (voir fig. 13) apparaît à
l'affichage.
2. Régler la température de consigne souhaitée à l'aide de la roue
de clic (7).
3. Confirmer la valeur avec la touche Entrée (8).
