1 Systèmes d'installation Geberit en général
1.1.3 Indications pour la planification
Elément d'installation pour WC avec
absorption des odeurs
Les mauvaises odeurs au "petit coin"
appartiennent au passé
Avec la pose des nouveaux éléments d'instal-
lation pour WC avec absorption des odeurs, il
est assuré que les odeurs sont efficacement
absorbées directement à l'endroit où elles se
produisent, c'est-à-dire dans la cuvette des WC.
Ce principe est comparable à la hotte d'aspira-
tion de la vapeur qui est incontournable dans
les cuisines.
L'absorption des odeurs via air circulant
(DuoFresh) ou évacuation de l'air (via
ventilateur) est possible pour pratique-
ment toutes les cuvettes de WC
suspendues courantes.
Font exception les modèles de WC sus-
pendus avec position du siège rehaussée
ainsi qu'avec le tuyau d'amenée du
rinçage intégré, pour lesquels l'eau de
rinçage stagne dans la tubulure de
rinçage du fait du rehaussement de la
cuvette resp. du rebord de rinçage.
Le remplissage intégral qui en résulte
perturbe ou empêche l'absorption des
odeurs. L'apparition de gargouillements
n'es pas exclue.
Tubulure de rinçage

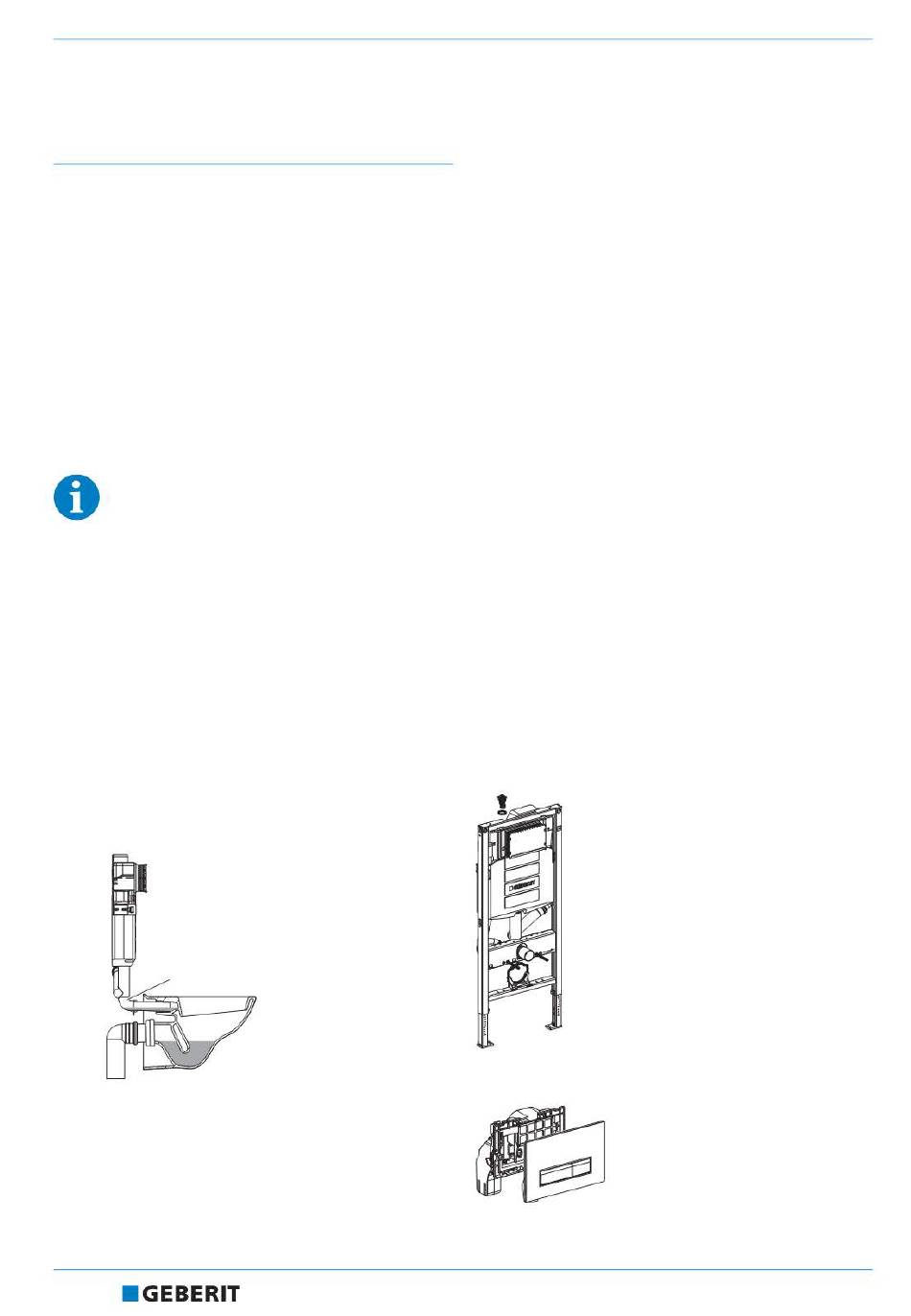

Fig. 4: Eau de rinçage "stagnante" dans la tubulure
de rinçage
Geberit DuoFresh (air circulant)
L'innovation du Geberit DuoFresh consiste
dans l'absorption des odeurs désagréables
directement dans la cuvette de WC.
8
L'air vicié est purifié à l'aide d'un filtre à charbon
actif intégré dans la plaque de déclenchement
et renvoyé dans la pièce latéralement à côté de
la plaque de déclenchement Geberit. Cette
technique permet au Geberit DuoFresh de
fonctionner indépendamment de la ventilation
du local ou de l'amenée d'air extérieur.
Pour le Geberit DuoFresh, un élément spécial
pour WC avec canal d'absorption préalablement
monté en usine est requis.
L'élément pour WC existe dans les exécutions
suivantes:
• Geberit Duofix, No. Art. 111.313.000.5
• Geberit GIS, No. Art. 461.359.000.5
Champ d'application
• Pour le raccordement de la plaque de
déclenchement Geberit Sigma40 avec
absorption des odeurs.
• Pour l'application lors du raccordement d'un
Geberit AquaClean.
• Toutes les plaques de déclenchement
Geberit à l'exception des Sigma60 et Sigma80
sont utilisables.
Cette unité d'absorption avec filtre ainsi que le
clapet d'introduction pour cubes de nettoyage
est intégrée dans la plaque de déclenchement
Geberit Sigma40. Un équipement ultérieur est
en tout temps possible lors du montage de
l'élément pour WC.
Fig. 5: Elément Geberit Duofix pour WC suspendu
Sigma, pour Geberit Duofresh
Fig. 6: Plaque de déclenchement Geberit Sigma40
avec absorption des odeurs intégrée
D62279 © 08.2013
